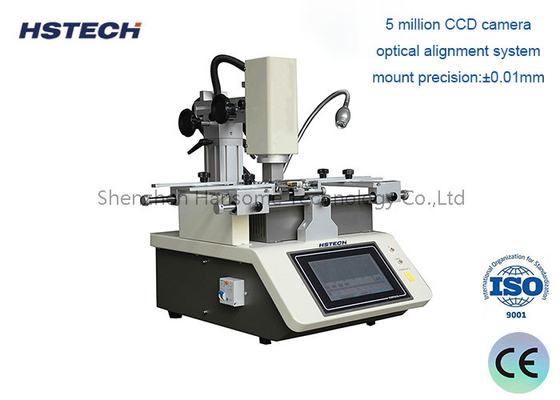

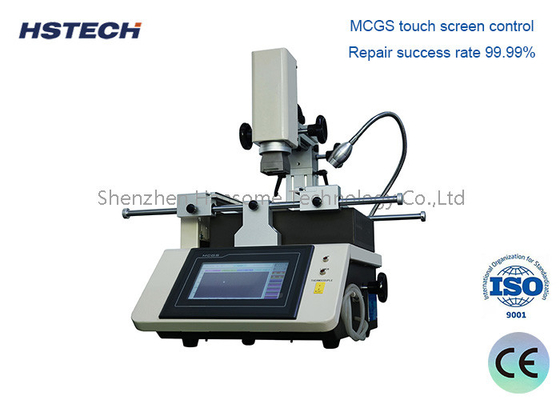

จอสัมผัส BGA การปรับปรุงสถานี 3 เขตทําความร้อน คู่มือสําหรับการประกอบอิเล็กทรอนิกส์

สถานีการปรับปรุง BGA

วัตถุประสงค์
สถานีทํางานใหม่ BGA เป็นอุปกรณ์พิเศษที่ใช้ในการถอดและเปลี่ยนองค์ประกอบ BGA บนพับแผงวงจร (PCBs)
องค์ประกอบ BGA เป็นวงจรบูรณาการ (IC) ที่ติดตั้งบนพื้นผิวที่มีกรีดของลูกผสมผสมบนด้านล่าง ซึ่งเป็นปัญหาพิเศษระหว่างการซ่อมแซมและการทํางานใหม่

ส่วนประกอบสําคัญ:
ระบบทําความร้อนแม่นยํา: โดยทั่วไปใช้อินฟราเรด (IR) หรืออากาศร้อนเพื่อทําความร้อนส่วนประกอบ BGA ให้เลือก เพื่อการถอนและติดตั้งอย่างปลอดภัย
อุปกรณ์การถอดและวางส่วนประกอบ: ใช้เครื่องฉีดระบายว่างหรือเครื่องมือพิเศษอื่น ๆ เพื่อยกและวางส่วนประกอบ BGA อย่างอ่อนโยน
ระบบการจัดสรรและการมองเห็น: รับประกันการจัดสรรอย่างแม่นยําขององค์ประกอบ BGA ระหว่างการวาง, มักจะใช้กล้องและโปรแกรม
พลาตฟอร์มการทํางานใหม่: ให้บริการสิ่งแวดล้อมที่ปลอดภัยและควบคุมอุณหภูมิในการทํางานใหม่

กระบวนการแก้ไขใหม่:
การเตรียมการ: PCB ได้รับความมั่นคงบนแพลตฟอร์มการทํางานใหม่ และพื้นที่รอบส่วนประกอบ BGA ที่เป้าหมายได้รับการเตรียมการทํางานใหม่
การทําความร้อน: ระบบทําความร้อนจะใช้ในการทําความร้อนส่วนประกอบ BGA อย่างช้าช้า ทําให้กลมผสมหลอมและทําให้ส่วนประกอบสามารถถอนออกได้
การถอน: ส่วนประกอบถูกยกให้ระมัดระวังจาก PCB โดยใช้เครื่องมือพิเศษ โดยไม่ทําลายพัดหรือร่องรอยที่อยู่เบื้องหลัง
การทําความสะอาด: พัด PCB ถูกทําความสะอาดเพื่อกําจัดการผสมผสมหรือการไหลที่เหลือใด ๆ เพื่อให้ผิวที่สะอาดสําหรับองค์ประกอบใหม่
การจัดตั้งส่วนประกอบใหม่: ส่วนประกอบ BGA แทนถูกจัดตรงและวางบน PCB แล้วนําไปใช้ระบบทําความร้อน

คุณสมบัติระดับสูง:
โปรแกรมการทํางานใหม่แบบอัตโนมัติ: สถานีการทํางานใหม่ BGA บางแห่งให้บริการลําดับการทํางานใหม่ที่วางโปรแกรมมาล่วงหน้าสําหรับชนิดส่วนประกอบเฉพาะเจาะจง ทําให้กระบวนการง่ายขึ้น
กล้องและซอฟต์แวร์บูรณาการ: ระบบที่ก้าวหน้าใช้เครื่องมองเห็นและซอฟต์แวร์เพื่อช่วยในการจัดสรรและวางส่วนประกอบ
โปรไฟล์อุณหภูมิ: ความสามารถในการติดตามและควบคุมโปรไฟล์อุณหภูมิระหว่างกระบวนการการปรับปรุง, รับประกันการไหลกลับของผสมผสมที่เหมาะสม

การใช้งาน:
การซ่อมแซมและแก้ไขอิเล็กทรอนิกส์: การเปลี่ยนส่วนประกอบ BGA ที่บกพร่องหรือเสียหายบน PCB เช่นส่วนประกอบที่พบในอิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์อุตสาหกรรม และระบบอากาศ / การป้องกัน
การปรับปรุงต้นแบบ: ทําให้วิศวกรสามารถทํางานชิ้นส่วน BGA ได้อย่างรวดเร็วและแม่นยําในช่วงการพัฒนาสินค้า
การสนับสนุนการผลิต: ทําให้สามารถปรับปรุงส่วนประกอบของ BGA ระหว่างการผลิตขนาดเล็กหรือชุด
