เครื่องยนต์ขั้นระดับความแม่นยําสูง BGA Rework Station ด้วยระบบการจัดสรรสี CCD และความแม่นยําในการติดตั้ง ± 0.01 มม สําหรับการซ่อม BGA โทรศัพท์มือถือ

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-800
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย:	100 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

สถานีปรับปรุง BGA

การรับประกัน:

1 ปี

ควบคุม:

หน้าจอสัมผัส

บมจ:

มิตซูบิชิ

ยี่ห้อรีเลย์:

ชไนเดอร์

สวิตช์ออปโตอิเล็กทรอนิกส์:

ออมตรอน

วัสดุ:

อลูมิเนียมอัลลอยด์

เงื่อนไข:

ใหม่

ความหนา:

0.6-4.0มม

สัญญาณ:

รอยเปื้อน

แอปพลิเคชัน:

การประกอบอิเล็กทรอนิกส์

สี:

เงิน

ระบบควบคุม:

บมจ

OEM/ODM:

มีอยู่

การใช้พลังงาน:

200W

แหล่งจ่ายไฟ:

ไฟ AC220V

ความกดอากาศ:

4-6bar

ความเร็ว:

200-300ชิ้น/นาที

พิมพ์:

อัตโนมัติ

น้ำหนัก:

220/240กก

รายละเอียดการบรรจุ:

แพคเกจไม้

สามารถในการผลิต:

100 ชุดต่อเดือน

เน้น:

อุปกรณ์รับมือ PCB มอเตอร์ขั้น

อุปกรณ์การจัดการ PCB CCD

คําอธิบายสินค้า

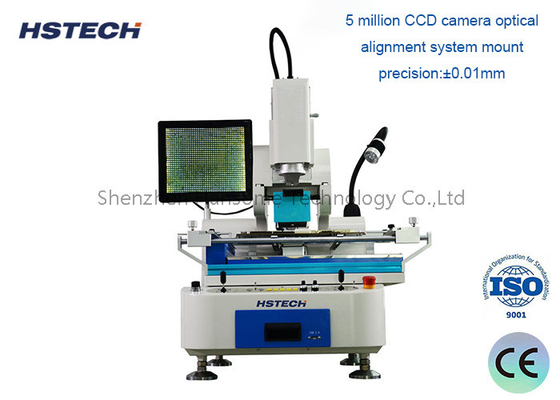

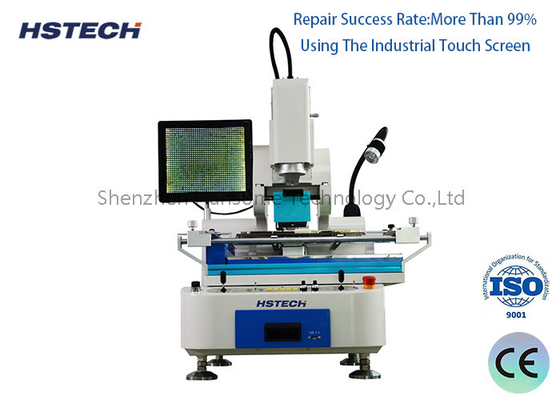

อุปกรณ์จัดการ PCB มอเตอร์สเต็ปปิ้งความแม่นยำสูง ระบบจัดตำแหน่งสี CCD

สถานีปรับปรุง BGA ขั้นสูงที่ออกแบบมาสำหรับการซ่อมแซมโทรศัพท์มือถือและการจัดการส่วนประกอบอิเล็กทรอนิกส์ที่มีความแม่นยำ พร้อมเทคโนโลยีการจัดตำแหน่งสี CCD ในตัว

ข้อมูลจำเพาะทางเทคนิค

รุ่น	HS-800
กำลังไฟของเครื่องทำความร้อน	เครื่องทำความร้อนด้านบน 1200W (สูงสุด), เครื่องทำความร้อนด้านล่าง 1200W (สูงสุด)
การอุ่นล่วงหน้าด้านล่าง	IR 5000W
การควบคุมอุณหภูมิ	เทอร์โมคัปเปิลชนิด K, การควบคุมแบบวงปิด
วิธีการระบุตำแหน่ง	รูด้านนอกหรือรูระบุตำแหน่ง
ขนาดโดยรวม	970 มม. × 700 มม. × 830 มม.
ความจุขนาด PCB	650 มม. × 610 มม.
ช่วงขนาด BGA	สูงสุด 80 มม. × 80 มม., ต่ำสุด 1 มม. × 1 มม.
ช่วงความหนา PCB	0.3 - 5 มม.
ความแม่นยำในการติดตั้ง	±0.01 มม.
น้ำหนักเครื่อง	140 กก.

คุณสมบัติหลัก

การออกแบบหัวลมร้อนและหัวติดตั้งในตัว พร้อมฟังก์ชันการบัดกรีและการถอดบัดกรีอัตโนมัติ
เครื่องทำความร้อนด้านบนใช้ระบบลมร้อนเพื่อให้ความร้อนเร็วขึ้น กระจายอุณหภูมิอย่างสม่ำเสมอ และระบายความร้อนอย่างรวดเร็ว (50-80°C)
เครื่องทำความร้อนอิสระสามเครื่องพร้อมการเคลื่อนที่ขึ้นและลงพร้อมกันเพื่อการครอบคลุม IR ที่สมบูรณ์
ระบบสไลเดอร์ความแม่นยำสูงช่วยให้มั่นใจได้ถึงการจัดตำแหน่งการติดตั้ง BGA และ PCB ที่แม่นยำ
วัสดุทำความร้อนนำเข้าจากเยอรมันระดับพรีเมียมสำหรับโต๊ะอุ่นล่วงหน้าด้านล่าง
การเคลื่อนที่แกน X ในตัวของโต๊ะอุ่นล่วงหน้า อุปกรณ์ยึด และระบบระบายความร้อนเพื่อการจัดการ PCB ที่ปลอดภัย
การเคลื่อนที่แกน X และ Y ที่ควบคุมด้วยมอเตอร์เพื่อการจัดตำแหน่งที่รวดเร็วและสะดวก
การควบคุมแบบโยกคู่สำหรับกล้องและแพลตฟอร์มทำความร้อนเพื่อรักษาความแม่นยำในการจัดตำแหน่ง
ปั๊มสุญญากาศหมุนได้ 360° ในตัวพร้อมหัวดูดปรับละเอียด
การตรวจจับความสูงในการหยิบและติดตั้ง BGA อัตโนมัติพร้อมการควบคุมแรงดัน (ต่ำถึง 10 กรัม)
ระบบวิสัยทัศน์ออปติคัลสีความละเอียดสูงพร้อมวิสัยทัศน์แยก ซูม โฟกัสอัตโนมัติ และซูมออปติคัล 22x

การใช้งาน

เหมาะสำหรับโทรศัพท์มือถือ, ฮาร์ดไดรฟ์, คีย์บอร์ด, ของเล่นอิเล็กทรอนิกส์, คอมพิวเตอร์, เครื่องเล่น DVD, พลาสติก, เครื่องใช้ไฟฟ้า, อุปกรณ์สื่อสาร, มอเตอร์, แท็บเล็ต, คอมพิวเตอร์โน้ตบุ๊ก, กล้องดิจิทัล, รีโมทคอนโทรล, วิทยุสื่อสาร และส่วนประกอบอิเล็กทรอนิกส์ต่างๆ
