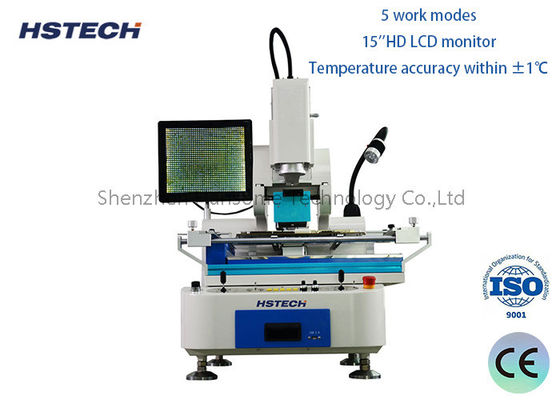

สถานีซ่อม BGA อัตโนมัติ พร้อมความแม่นยำในการติดตั้ง ±0.01 มม. ควบคุมด้วยหน้าจอสัมผัส MCGS และการวางตำแหน่งด้วยเลเซอร์

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-620
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย:	100 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

สถานีปรับปรุง BGA

การรับประกัน:

1 ปี

ควบคุม:

หน้าจอสัมผัส

บมจ:

มิตซูบิชิ

ยี่ห้อรีเลย์:

ชไนเดอร์

สวิตช์ออปโตอิเล็กทรอนิกส์:

ออมตรอน

วัสดุ:

อลูมิเนียมอัลลอยด์

เงื่อนไข:

ใหม่

ความหนา:

0.3 - 5มม

สัญญาณ:

รอยเปื้อน

แอปพลิเคชัน:

การประกอบอิเล็กทรอนิกส์

สี:

เงิน

ระบบควบคุม:

บมจ

OEM/ODM:

มีอยู่

กำลังทั้งหมด:

2600w

แหล่งจ่ายไฟ:

ไฟ AC220V

ความกดอากาศ:

4-6bar

ความแม่นยำในการติดตั้ง:

±0.01มม

พิมพ์:

อัตโนมัติ

น้ำหนัก:

30กก

รายละเอียดการบรรจุ:

แพคเกจไม้

สามารถในการผลิต:

100 ชุดต่อเดือน

เน้น:

± 0.01 มม. ความแม่นยำในการติดตั้งสถานีปรับปรุง BGA

MCGS เครื่องซ่อมชิป BGA ควบคุมหน้าจอสัมผัส

อุปกรณ์การจัดการ PCB การวางตำแหน่งด้วยเลเซอร์

คําอธิบายสินค้า

อุปกรณ์จัดการ PCB พร้อมการวางตำแหน่งด้วยเลเซอร์และการควบคุมหน้าจอสัมผัส MCGS

สถานีปรับปรุง BGA ด้วยเลเซอร์แบบแมนนวลและอัตโนมัติ พร้อมการควบคุมหน้าจอสัมผัส MCGS

ข้อมูลจำเพาะ

สถานีปรับปรุง BGA	รุ่น: HS-620
แหล่งจ่ายไฟ	AC 220V±10% 50/60Hz
กำลังไฟรวม	3500W
กำลังไฟของฮีตเตอร์	โซนอุณหภูมิบน 1200W, โซนอุณหภูมิที่สอง 1200W, โซนอุณหภูมิ IR 2700W
วัสดุไฟฟ้า	มอเตอร์ขับเคลื่อน + ตัวควบคุมอุณหภูมิอัจฉริยะ PLC + หน้าจอสัมผัสสี
การควบคุมอุณหภูมิ	ตัวควบคุมอุณหภูมิอิสระ ความแม่นยำสามารถเข้าถึง ±1℃
อินเทอร์เฟซอุณหภูมิ	1 ชิ้น
วิธีการวางตำแหน่ง	ช่องรูปตัว V, ขาตั้ง PCB สามารถปรับได้, ไฟเลเซอร์ทำหน้าที่จัดตำแหน่งและวางตำแหน่งอย่างรวดเร็ว
ขนาดโดยรวม	L650mm * W630mm * H850mm
ขนาด PCB	สูงสุด 450mm * 390mm ต่ำสุด 10mm * 10mm
ขนาด BGA	สูงสุด 80mm * 80mm ต่ำสุด 1mm * 1mm
น้ำหนักของเครื่อง	60KG
การใช้งาน	ซ่อมแซมชิป / เมนบอร์ดโทรศัพท์ ฯลฯ

คุณสมบัติหลัก

ระบบการทำงานอัตโนมัติและแมนนวล
ระบบจัดตำแหน่งออปติคัลกล้อง CCD 5 ล้านพิกเซล ความแม่นยำในการติดตั้ง: ±0.01mm
การควบคุมหน้าจอสัมผัส MCGS
ระบบวางตำแหน่งด้วยเลเซอร์
อัตราความสำเร็จในการซ่อมแซม 99.99%

ข้อดีทางเทคนิค

ฮีตเตอร์ด้านบนและด้านล่าง

การออกแบบหัวทำความร้อนด้วยลมร้อนและหัวติดตั้งแบบบูรณาการ

โซนทำความร้อนอิสระสามโซนพร้อมการทำความร้อนที่รวดเร็วและความแตกต่างของอุณหภูมิขนาดใหญ่ระหว่างแพลตฟอร์มการซ่อมแซมและ BGA ใกล้เคียง

ไม่มีผลกระทบต่อ BGA โดยรอบในระหว่างกระบวนการทำความร้อน

ฮีตเตอร์ด้านล่าง

ใช้เทคโนโลยีแผ่นทำความร้อนเซรามิก

ให้ความร้อนสม่ำเสมอทั่วทั้งแผง PCB

การควบคุมพื้นที่ทำความร้อนอินฟราเรด

ควบคุมแผ่นทำความร้อนด้านซ้ายและขวาแยกกัน

ลดกำลังไฟเพื่อประสิทธิภาพการใช้พลังงาน
