สกรีนสัมผัส USB RF TCK Series Thermal Profiler สําหรับการทดสอบโปรไฟล์การไหลกลับ PCB ประกอบการอิเล็กทรอนิกส์

สกรีนสัมผัส USB RF TCK Series Thermal Profiler สําหรับการผสมผสานแบบถอยหลัง การทดสอบอุณหภูมิของเปลือก PCB การผลิต PCB Electronic Assembly

การนําเสนอสินค้า

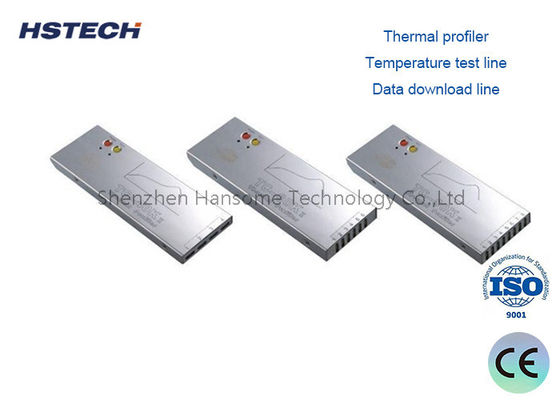

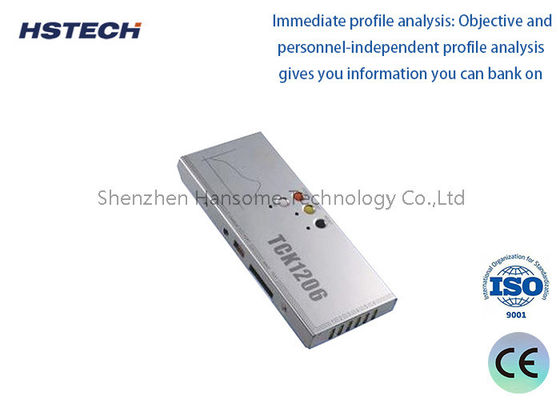

TCK Series Thermal Profiler เป็นอุปกรณ์ทําโปรไฟลอุณหภูมิมืออาชีพที่สร้างขึ้นสําหรับ SMT และการผลิตการประกอบอิเล็กทรอนิกส์อุปกรณ์พร้อมกับการทํางานจอสัมผัส มันสนับสนุนทั้ง USB และ RF การส่งข้อมูลไร้สาย. โปรไฟเลอร์ความร้อนนี้บันทึกการโค้งอุณหภูมิในเวลาจริงอย่างแม่นยําเมื่อผลิตภัณฑ์ผ่านเตาอบรีฟลัค. มันจับข้อมูลโปรไฟเลอร์ความร้อนที่สมบูรณ์แบบสําหรับกระบวนการผสมแบบรีฟลัคผู้ประกอบการสามารถตรวจสอบปริมาตรอุณหภูมิโดยตรงบนจอสัมผัสหรือส่งออกข้อมูลการทดสอบเพื่อวิเคราะห์เพิ่มเติมมันช่วยให้วิศวกรตรวจสอบผลงานของเตาอบระบายกลับ ปรับปรุงโปรไฟล์ผสมและหลีกเลี่ยงข้อผสมผสมที่บกพร่องระหว่างการผลิต PCB

การประกอบแบบมาตรฐาน

1. เครื่องทําโปรไฟล์ความร้อน
2. กล่องกั้น
3. สายทดสอบอุณหภูมิ
4. สายดาวน์โหลดข้อมูล
5. เครื่องชาร์จ
6. เทปติดต่อความร้อนสูง
7. ซีดีโปรแกรม
8. เครื่องพัดพัด
9. เครื่องบด
10. ถุงมือกันไฟ
11. สายผสม
12. เครื่องเลื่อย
13. กล่องเครื่องมือ
14. คู่มือผู้ใช้
15. ใบรับรอง
16. เครื่องรับ RF (เลือกองค์ประกอบ)
17. ระบบทดสอบคลื่น (เลือกประกอบ)

รายละเอียดเทคนิคหลัก

1. เทอร์โมคอปเปอร์: เทอร์โมคอปเปอร์ประเภท K
2. ระยะเวลาในการเก็บตัวอย่าง:0.05sec---600sec ตั้งด้วยโปรแกรม
3. ข้อมูลบันทึก: 80000 จุด/ช่อง สามารถบันทึกโปรไฟล์ 20 ชุด
4. ความละเอียด: 0.1°C
5. ระยะการวัดอุณหภูมิ: 0~1000°C
6. ความแม่นยําในการวัดอุณหภูมิ: ±1.0°C
7. พลังงานรวม: ≤ 120mW
8. ความดันการทํางาน:3.6VDC แบตเตอรี่ที่ชาร์จใหม่
9. ขนาด: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. กล่องกันหนาว:245 ((L) × 100 ((W) × 30 ((H) mm
11. โหมดการเริ่มต้น: คู่มือ, เวลาที่กําหนดหรืออุณหภูมิที่กําหนด
12. รูปแบบบันทึก: มอนิเตอร์/บันทึก
13. รูปแบบการเชื่อมต่อ:USB/RF
14. เวอร์ชั่นโปรแกรม:Profilermanager 2.0

ผู้จัดการห้องสมุดสินค้า

ผู้จัดการห้องสมุดเครื่อง

ผู้จัดการห้องสมุด Solder

ผู้จัดการห้องสมุดสูตร

การวิเคราะห์ข้อมูล

PWI

อุณหภูมิสูงสุด อุณหภูมิสูงสุด

เวลาระหว่าง Temp ((Reflow)

ความชันระหว่าง Temp ((Reflow)

ความชันระหว่าง Times ((Wave)

สถานการณ์การใช้งานที่หลากหลาย

TCK Series Thermal Profiler สามารถปรับปรุงได้อย่างมาก ทําหน้าที่สําคัญในอุตสาหกรรมการผลิตที่หลากหลาย

• การประกอบอิเล็กทรอนิกส์ SMT/DIP: สําคัญสําหรับการปรับปรุงเส้นโค้งอุณหภูมิเตาลดและลื่นเพื่อป้องกันความบกพร่อง เช่น การต่อผ่าเย็นหรือกระแทกทางความร้อนขององค์ประกอบ
• การเคลือบรถยนต์และเครื่องใช้: การติดตามอุณหภูมิที่แม่นยําสําหรับกระบวนการเคลือบผงผง, สีที่ไม่ติด และกระบวนการรักษาสีรถยนต์
• การผลิตแสงอาทิตย์และแก้ว: ติดตามโปรไฟล์ความร้อนสําหรับกระบวนการผสมผสานแผ่นแสงอาทิตย์, กระจกกระจก, และกระบวนการกลม
• การบํารุงความแข็งและการบํารุงความร้อนในอุตสาหกรรม: การทําโปรไฟล์ที่แม่นยําสําหรับการรักษาเรซินเอพอกซี่, การทําผักสี UV, การทําซินเทอร์เมล, และการรักษาความร้อนของสับสนธิอลูมิเนียม

ทําไมต้องเลือกเครื่องทําความร้อน TCK Series ของเรา?

เราเข้าใจว่าการทําโปรไฟล์ทางความร้อนเป็นกระดูกสันหลังของการควบคุมคุณภาพกระบวนการ ซีรีส์ TCK ยืนหยัดด้วยการผสมผสานความทนทานในระดับอุตสาหกรรมกับการวิเคราะห์โปรแกรมชั้นนําไม่เหมือนกับเครื่องบันทึกข้อมูลพื้นฐาน, โปรไฟลเลอร์ของเราช่วยคุณให้ดีที่สุดในกระบวนการของคุณโดยการให้ความรู้ที่สามารถปฏิบัติได้ ผ่านเมตร PWI และการปรับโค้งจําลองแบตเตอรี่ชาร์จได้นาน, และชุดอุปกรณ์เสริมครบวงจร (รวมเทปอุณหภูมิสูง, จับมือและถุงมือกันไฟ)ซีรี่ย์ TCK ได้ถูกออกแบบมาเพื่อให้มีประสิทธิภาพในการดําเนินงานสูงสุดและลดความแตกต่างของกระบวนการ.

เตรียมพร้อมที่จะทําให้กระบวนการความร้อนของคุณสมบูรณ์แบบ?

อย่าปล่อยให้ความแตกต่างของอุณหภูมิเสี่ยงคุณภาพสินค้าหรือผลิตของคุณ อัพเกรดความแม่นยําและความฉลาดของ TCK Series Thermal Profiler ติดต่อเราวันนี้สําหรับอัตราส่วนจําเพาะการแสดงโปรแกรมให้ทีมงานวิศวกรรมของเราช่วยให้คุณบรรลุเส้นโค้งความร้อนที่สมบูรณ์แบบสําหรับสายการผลิตของคุณ
