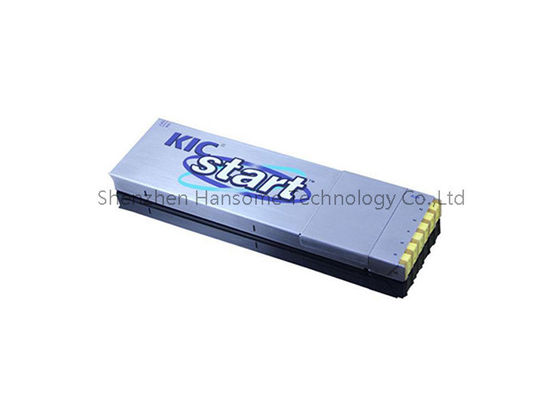

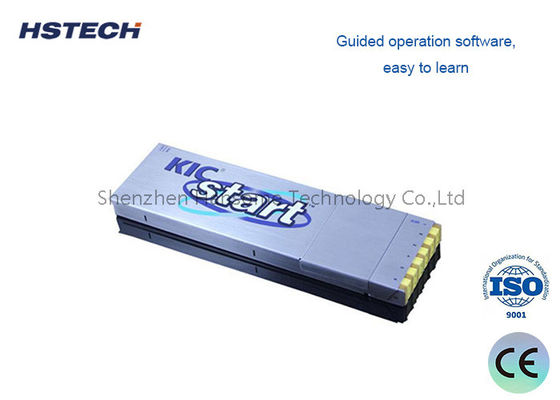

TCK ซีรี่ย์ SMT Thermal Profiler กับ RF Transceiver ความละเอียด 0.1C และเทปติดต่อ Hi Temp

TCK Series Thermal Profiler เป็นอุปกรณ์ระบุอุณหภูมิความละเอียดสูงมืออาชีพที่ออกแบบเป็นพิเศษสําหรับ SMT reflow oven และการติดตามกระบวนการอุตสาหกรรมทางอุณหภูมิในฐานะอุปกรณ์ประกอบโปรไฟล์ทางความร้อนหลักสําหรับการผลิตอิเล็กทรอนิกส์, เครื่องทดสอบโปรไฟล์ความร้อนนี้รองรับการเก็บค่าอุณหภูมิแบบซ้อมหลายช่อง โดยมี 80000 จุดข้อมูลต่อช่อง และความละเอียดความร้อนสูงสุด 0.1 °Cการประกันการบันทึกความเต็มที่และแม่นยําของเส้นโค้งอุณหภูมิในการทําความร้อนและทําความเย็นทั้งหมดของชุดการผลิต.

อุปกรณ์พร้อมกับโมดูลรับสัญญาณ RF ที่ติดตั้งในตัว เครื่องระบุความร้อนของเตาอบ reflow ทําให้การส่งข้อมูลไร้สายที่มั่นคง รองรับการดูข้อมูลในเวลาจริงและการเก็บข้อมูลนอกระบบพร้อมเทปติดต่ออุณหภูมิสูงมืออาชีพ, สามารถติดตั้งเทอร์โมคอลล์ได้อย่างมั่นคงบนบอร์ด PCB และชิ้นงาน, ปรับตัวให้กับสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูงโดยไม่หล่นหรือล้มเหลวการปรับขนาดกระบวนการและการปรับปรุงคุณภาพของอุปกรณ์การแปรรูปความร้อนต่างๆ, มันเป็นเครื่องมือการทดสอบความแม่นยําที่จําเป็นสําหรับสายการผลิต SMT ที่มาตรฐาน

1. เครื่องทําโปรไฟล์ความร้อน
2. กล่องกั้น
3. สายทดสอบอุณหภูมิ
4. สายดาวน์โหลดข้อมูล
5. เครื่องชาร์จ
6. เทปติดต่อความร้อนสูง
7. ซีดีโปรแกรม
8. เครื่องพัดพัด
9. เครื่องบด
10. ถุงมือกันไฟ
11. สายผสม
12. เครื่องเลื่อย
13. กล่องเครื่องมือ
14. คู่มือผู้ใช้
15. ใบรับรอง
16. เครื่องรับ RF (เลือกองค์ประกอบ)
17. ระบบทดสอบคลื่น (เลือกประกอบ)

1. เทอร์โมคอปเปอร์: เทอร์โมคอปเปอร์ประเภท K
2. ระยะเวลาในการเก็บตัวอย่าง:0.05sec---600sec ตั้งด้วยโปรแกรม
3. ข้อมูลบันทึก: 80000 จุด/ช่อง สามารถบันทึกโปรไฟล์ 20 ชุด
4. ความละเอียด: 0.1°C
5. ระยะการวัดอุณหภูมิ: 0~1000°C
6. ความแม่นยําในการวัดอุณหภูมิ: ±1.0°C
7. พลังงานรวม: ≤ 120mW
8. ความดันการทํางาน:3.6VDC แบตเตอรี่ที่ชาร์จใหม่
9. ขนาด: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. กล่องกันหนาว:245 ((L) × 100 ((W) × 30 ((H) mm
11. โหมดการเริ่มต้น: คู่มือ, เวลาที่กําหนดหรืออุณหภูมิที่กําหนด
12. รูปแบบบันทึก: มอนิเตอร์/บันทึก
13. รูปแบบการเชื่อมต่อ:USB/RF
14. เวอร์ชั่นโปรแกรม:Profilermanager 2.0

• PWI
• อุณหภูมิสูงสุด อุณหภูมิสูงสุด
• เวลาระหว่าง Temp ((Reflow)
• ความชันระหว่าง Temp ((Reflow)
• ความชันระหว่าง Times ((Wave)

• การรับรองกระบวนการการไหลกลับ SMT:กําหนดและตรวจสอบ ปริมาตรการอุดมสมดุล, สูงสุด, และ TAL (Time Above Liquidus) สําหรับการแนะนําสินค้าใหม่ (NPI)
• โคลนและการเชื่อมคัดเลือก:ติดตามระดับความร้อนก่อนและอุณหภูมิของหม้อผสมเพื่อป้องกันการผสมเย็นหรือ PCB delamination
• กระบวนการบํารุงและการผูก:โปรไฟล์ UV / อุณหภูมิสําหรับการประกอบล่าง, การเคลือบแบบสอดคล้อง, และการใช้งานการผูกมัด
• อิเล็กทรอนิกส์รถยนต์และอากาศ:สร้างบันทึกความร้อนที่สามารถตรวจสอบได้ตามที่ IATF 16949, AS9100 และระบบการจัดการคุณภาพอื่นๆ ต้องการ
• การผลิตตามสัญญา (EMS):การตรวจสอบการเปลี่ยนอย่างรวดเร็วระหว่างงานของลูกค้า เพื่อให้มั่นใจว่าผลผลิตที่ผ่านครั้งแรกคงที่
• การวิเคราะห์ความล้มเหลวและ R & D:การวินิจฉัยปัญหาของฝังศพ, การขับถ่าย, หรือการชื้น โดยการเชื่อมโยงข้อมูลความร้อนกับแผนที่ความผิดพลาด

1. ความเข้ากันได้ทั่วโลกการชาร์จไฟฟ้าแบบสากล, การสลับเมทริก / อิมเปียร์ และโปรแกรมหลายภาษากําจัดอุปสรรคภูมิภาค
2. ค่าบริการที่ต่ํากว่าปรางความร้อนที่สามารถเปลี่ยนได้ และเครื่องเชื่อมเทอร์โมคอปเปิลที่สามารถใช้งานในสนามได้ ลดต้นทุนในระยะยาวเมื่อเทียบกับคู่แข่งในหน่วยปิด
3. โปรแกรมที่พูดภาษาของคุณ:อินทิวติฟ UI ต้องการการฝึกงานอย่างน้อย; PWI ที่สร้างขึ้นกําจัดการคาดเดาเพื่อให้ผู้ประกอบการ - ไม่ใช่เพียงแค่วิศวกร - สามารถตรวจสอบโปรไฟล์ได้อย่างมั่นใจ
4. ความแข็งแกร่งของห่วงโซ่อุปทาน:องค์ประกอบมาตรฐานและความร่วมมือในการปรับระดับระดับโลก รับประกันการตอบสนองอย่างรวดเร็ว หลีกเลี่ยงเวลาหยุดทํางานที่ยาวนานในการรอการซ่อมแซมในโรงงาน
5. ครอบครัวสินค้าที่สามารถปรับขนาดได้เริ่มต้นด้วย TCK-3 สําหรับสายพื้นฐาน และปรับปรุงเป็น TCK-12 สําหรับบอร์ดรถยนต์ที่ซับซ้อน

หยุดเดาและเริ่มทํารายละเอียดขอการประเมินหน่วยทดลองฟรีหรือดาวน์โหลดรายงานการประเมินอุณหภูมิตัวอย่างของเรา เพื่อดู TCK Series ในการกระทําวิศวกรการใช้งานของเราพร้อมที่จะช่วยคุณเลือกการตั้งช่องทางที่เหมาะสมและโล่ความร้อนสําหรับเตาอบและป้ายความซับซ้อนของคุณ.
