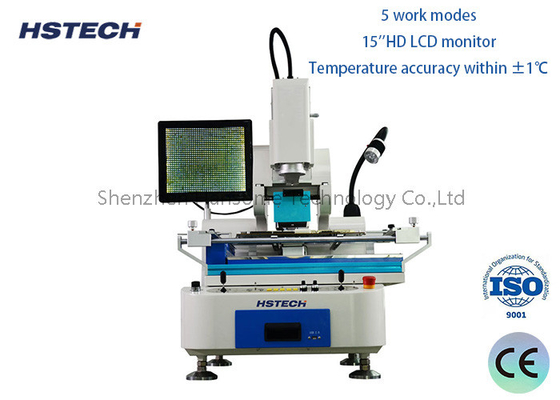

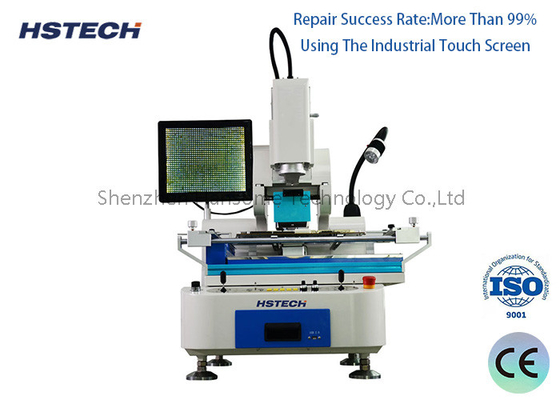

สถานีซ่อม BGA อัตโนมัติ พร้อมระบบจัดตำแหน่งด้วยแสง CCD สีที่มีความแม่นยำในการติดตั้ง ±0.01 มม. และกำลังไฟรวม 2600W สำหรับการจัดการ PCB

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-700
MOQ:	1 ชุด
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย:	100 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อสินค้า:

โทรศัพท์มือถือ BGA Rework Station

การรับประกัน:

1 ปี

ควบคุม:

หน้าจอสัมผัส

บมจ:

มิตซูบิชิ

ยี่ห้อรีเลย์:

ชไนเดอร์

สวิตช์ออปโตอิเล็กทรอนิกส์:

ออมตรอน

วัสดุ:

อลูมิเนียมอัลลอยด์

เงื่อนไข:

ใหม่

ความหนา:

0.3 - 5มม

สัญญาณ:

รอยเปื้อน

แอปพลิเคชัน:

การประกอบอิเล็กทรอนิกส์

สี:

เงิน

ระบบควบคุม:

บมจ

OEM/ODM:

มีอยู่

กำลังทั้งหมด:

2600w

แหล่งจ่ายไฟ:

ไฟ AC220V

ความกดอากาศ:

4-6bar

ความแม่นยำในการติดตั้ง:

±0.01มม

พิมพ์:

อัตโนมัติ

น้ำหนัก:

30กก

รายละเอียดการบรรจุ:

แพคเกจไม้

สามารถในการผลิต:

100 ชุดต่อเดือน

เน้น:

อุปกรณ์รับมือ PCB มอเตอร์ขั้น

BGA เครื่องพัดพัด PCB

คําอธิบายสินค้า

ระบบจัดตำแหน่งสี CCD มอเตอร์สเต็ปปิ้ง อุปกรณ์จัดการ PCB

สถานีซ่อม BGA ระดับมืออาชีพพร้อมระบบจัดตำแหน่งภาพสี CCD ขั้นสูงสำหรับการจัดการ PCB และการซ่อมแซมส่วนประกอบอย่างแม่นยำ

ข้อมูลจำเพาะ

รุ่น	HS-700
แหล่งจ่ายไฟ	AC 100V / 220V±10% 50/60Hz
กำลังไฟรวม	2600W
กำลังไฟของเครื่องทำความร้อน	เครื่องทำความร้อนด้านบน 1200W (สูงสุด), เครื่องทำความร้อนด้านล่าง 1200W (สูงสุด)
วัสดุไฟฟ้า	มอเตอร์ขับเคลื่อน + ตัวควบคุมอุณหภูมิอัจฉริยะ + หน้าจอสัมผัสสี
การควบคุมอุณหภูมิ	เซ็นเซอร์ K ความแม่นยำสูง + การควบคุมแบบวงปิด + ตัวควบคุมอุณหภูมิอิสระ (ความแม่นยำ ±1℃)
เซ็นเซอร์	1 ชิ้น
วิธีการระบุตำแหน่ง	รองรับ PCB รูปตัว V + ตัวยึดสากลภายนอก + แสงเลเซอร์สำหรับการจัดตำแหน่งและวางตำแหน่ง
ขนาดโดยรวม	L450mm × W470mm × H670mm
ขนาด PCB	สูงสุด 140mm × 160mm, ต่ำสุด 5mm × 5mm
ขนาด BGA	สูงสุด 50mm × 50mm, ต่ำสุด 1mm × 1mm
ความหนา PCB ที่ใช้งานได้	0.3 - 5mm
ความแม่นยำในการติดตั้ง	±0.01mm
น้ำหนักเครื่อง	30KG
น้ำหนักชิปติดตั้ง	150g
โหมดการทำงาน	ห้า: กึ่งอัตโนมัติ/แมนนวล/ถอด/ติดตั้ง/เชื่อม
การใช้งาน	ชิป / เมนบอร์ดโทรศัพท์ ฯลฯ

คุณสมบัติหลัก

5 โหมดการทำงานสำหรับการใช้งานที่หลากหลาย
จอภาพ LCD HD 15" เพื่อการมองเห็นที่ชัดเจน
หน้าจอสัมผัสสี HD 7" เพื่อการควบคุมที่ใช้งานง่าย
มอเตอร์สเต็ปปิ้งที่แม่นยำสำหรับการวางตำแหน่งที่แม่นยำ
ระบบจัดตำแหน่งภาพสี CCD
ความแม่นยำของอุณหภูมิภายใน ±1℃
ความแม่นยำในการติดตั้งภายใน ±0.01mm
อัตราความสำเร็จในการซ่อมแซม: 99%+
การวิจัยและพัฒนาอิสระของการควบคุมชิปตัวเดียว

ข้อดีทางเทคนิค

ระบบจัดตำแหน่งภาพ

ภาพดิจิทัล CCD ความละเอียดสูง (2 ล้าน) พร้อมระบบซูมออปติคอลอัตโนมัติและการควบคุมด้วยตนเองพร้อมการจัดตำแหน่งจุดสีแดงด้วยเลเซอร์สำหรับการวางส่วนประกอบที่แม่นยำ

แกนทำความร้อนนำเข้า

ใช้เทคโนโลยีแกนทำความร้อนนำเข้าเพื่อให้ความร้อนเร็ว การควบคุมอุณหภูมิความแม่นยำสูง และอายุการใช้งานที่ยาวนานขึ้น

การตรวจสอบอุณหภูมิแบบเรียลไทม์

มีจอแสดงผลอุณหภูมิแบบเรียลไทม์พร้อมฟังก์ชันการวิเคราะห์เส้นโค้งอัตโนมัติเพื่อการควบคุมกระบวนการที่ดีที่สุด

การทำความร้อนและการระบายความร้อนอย่างรวดเร็ว

โซนอุ่น IR พร้อมการทำความร้อนอินฟราเรดเซรามิกคลื่นกลาง, ตัวยึด PCB แบบเคลื่อนย้ายได้หลายฟังก์ชัน, ตัวยึดรองรับด้านล่าง BGA และพัดลมระบายความร้อนแบบบูรณาการ
