| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | QL800A |
| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 50 ชิ้น/เดือน |

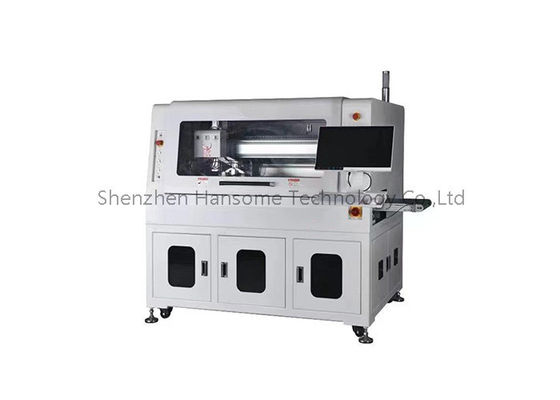

เครื่อง เราเตอร์แยก PCB แบบอินไลน์ เป็นเครื่องจักร CNC แบบ depaneling อัตโนมัติเต็มรูปแบบที่ออกแบบมาสำหรับสายการประกอบ SMT ปริมาณมาก ต่างจากเครื่องแยกแบบกิโยตินที่ทำงานได้เฉพาะกับร่อง V-cut แบบตรงเท่านั้น ระบบเราเตอร์นี้ใช้ สปินเดิล ความเร็วสูงในการกัดรูปทรง PCB ที่ซับซ้อน ตัดเมนบอร์ดขนาดใหญ่ และแยก แผง PCB เดี่ยว/คู่ ที่มีส่วนประกอบหนักหรือรูปทรงแปลกตา
ไม่ว่าคุณจะผลิต อุปกรณ์อิเล็กทรอนิกส์ยานยนต์, อุปกรณ์ทางการแพทย์, แท็บเล็ต, หรือ โมดูลการสื่อสาร ระบบอินไลน์นี้ให้การ depaneling ที่สม่ำเสมอและปราศจากความเค้นโดยไม่ทำลายส่วนประกอบที่อยู่ใกล้เคียง
| รุ่น | QL800A | |
| ขนาด PCB สูงสุด | 260x340 มม. | |
| ขนาด PCB ต่ำสุด | 50x50 มม. | |
| ความหนา PCB | 0.4-6 มม. | |
| ความสูงการส่ง | 900±50 มม. | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วการขนส่ง | 1500 มม./วินาที (สูงสุด) ปรับได้ | |
| โหมดการโหลด | รางนำการขนส่งแบบส่วน | |
| การปรับความกว้างราง | อัตโนมัติ | |
| อินเทอร์เฟซการสื่อสาร | SMEMA | |
| การวางตำแหน่ง PCB | การวางตำแหน่งด้วยฟิกซ์เจอร์ | |
| ระบบหยิบ | การหยิบด้วยระบบสุญญากาศ | |
| สปินเดิล/ความเร็วในการตัด | 60,000 รอบ/นาที แบรนด์เยอรมนี (อุปกรณ์เสริม 100,000 รอบ/นาที แบรนด์เยอรมนี) | |
| ประเภทการระบายความร้อน | แบบระบายความร้อนด้วยตัวเอง | |
| การเปลี่ยนเครื่องมืออัตโนมัติ | อุปกรณ์เสริม | |
| การตรวจสอบมีดหัก | ใช่ | |
| ความเร็วในการแยก | 5-100 มม./วินาที | |
| ความแม่นยำในการตัด | ±0.05 มม. | |
| ชุดกัด | φ0.8~φ3.0 หมุนด้านขวา ก้านเหล็กทังสเตน | |
| ความแม่นยำในการวางตำแหน่งซ้ำ | ±0.1 มม. | |
| ความเร็วการเคลื่อนที่พิกัด | 1000 มม./วินาที | |
| ประเภทแผ่นออก | การขนส่งสายพาน ESD / หน่วยส่งแผงแบบกลุ่ม | |
| การเก็บของเสีย | การเก็บในตู้เก็บของเสีย | |
| การตั้งโปรแกรมขั้นตอน | นำเข้าไฟล์ GERBER / แก้ไขโปรแกรมผ่านระบบภาพ | |
| แหล่งจ่ายอากาศ | 5-8 กก./ซม.² | |
| แหล่งจ่ายไฟ | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1500x850x1600 มม. | |
| น้ำหนัก | ประมาณ 800 กก. | |
ขนาดเครื่อง
ขนาดด้านล่างสำหรับการกัดและเครื่องดูดฝุ่น
ระบบ CCD ที่ยอดเยี่ยมพร้อมกล้องถ่ายภาพ เลนส์ Moritex และแหล่งกำเนิดแสงระดับการวัด เพื่อรองรับการปรับเทียบ การชดเชย และการวางตำแหน่งของเครื่องจักร ด้วยความเสถียรสูงและความสามารถในการป้องกันการรบกวน

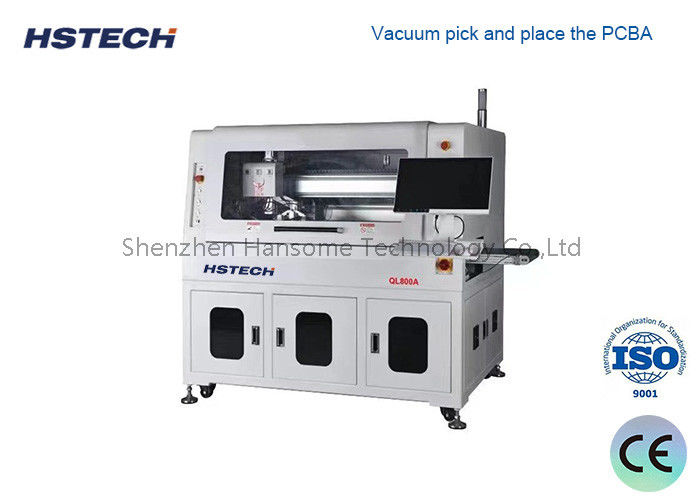

หัวจับสุญญากาศอเนกประสงค์สำหรับการหยิบ วาง ถอด และการผลิต
ระบบถอดประกอบแบบผสมผสาน ใช้สายพาน ESD ป้องกันไฟฟ้าสถิตเพื่อขนส่งผลิตภัณฑ์ที่แยกออกจากกันที่ด้านบน และของเสียจะถูกขนส่งที่ด้านล่าง ประหยัดพื้นที่ได้มากด้วยวิธีนี้
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: เมนบอร์ดสมาร์ทโฟน, PCB แท็บเล็ต, โมดูลสมาร์ทวอทช์
อุตสาหกรรม LED: แผงอลูมิเนียม LED, แถบ LED แบบแข็ง
อุปกรณ์อิเล็กทรอนิกส์ยานยนต์: ระบบความบันเทิงในรถยนต์, แผงเซ็นเซอร์, หน่วยควบคุม
อุปกรณ์ทางการแพทย์: เครื่องวัดคลื่นไฟฟ้าหัวใจ, PCB ตรวจสอบผู้ป่วย (ต้องการการตัดที่ปราศจากเสี้ยนและฝุ่น)
การสื่อสาร: โมดูล 5G, PCB สถานีฐาน, เราเตอร์เครือข่าย
ตอบ: เครื่องแยกแบบกิโยตินเหมาะที่สุดสำหรับร่อง V-cut แบบตรงธรรมดา เครื่อง เราเตอร์แบบอินไลน์ เหมาะอย่างยิ่งสำหรับรูปทรงที่ซับซ้อน เส้นโค้ง และแผงที่ไม่มีร่อง V-cut นอกจากนี้ยังสร้างความเค้นเกือบเป็นศูนย์ ทำให้ปลอดภัยสำหรับส่วนประกอบที่ละเอียดอ่อน
ตอบ: ได้ ด้วยฟิกซ์เจอร์พิเศษและระบบดูดสุญญากาศ เราเตอร์สามารถยึดและตัด PCB ที่บาง ยืดหยุ่น หรือไม่เรียบได้อย่างปลอดภัยโดยไม่เสียรูป
ตอบ: เครื่องมาพร้อมกับเครื่องดูดฝุ่นประสิทธิภาพสูงที่ดักจับเศษวัสดุได้ทันทีที่จุดตัด ทำให้สภาพแวดล้อมการทำงานสะอาดและปกป้องพื้นผิว PCB
พร้อมที่จะทำให้กระบวนการ depaneling ของคุณเป็นอัตโนมัติแล้วหรือยัง? ติดต่อทีมวิศวกรของเราวันนี้พร้อมไฟล์ Gerber PCB ของคุณ เราจะจัดทำรายงานการวิเคราะห์รอบการผลิตฟรีและใบเสนอราคาที่แข่งขันได้ตามภูมิภาคของคุณ
