| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RT-350/RT360 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P,T/T,เวสเทิร์นยูเนี่ยน,MoneyGram |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |

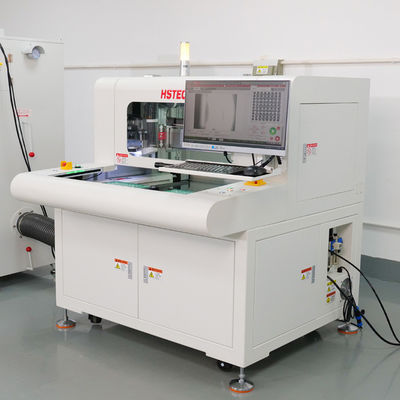

Twin Table อัตโนมัติ Spindle Bit Routing PCBA เครื่องกําจัดแผ่น Router
ลักษณะหลัก
1ระบบปฏิบัติการโปรแกรมภาษาจีน/ภาษาอังกฤษ
2กล้องความเร็วสูงของแบรนด์เยอรมนี Basler
3อุปกรณ์พร้อมกับเครื่องมือการเปลี่ยนทางเดินอัตโนมัติ ((bit) การตรวจพบเครื่องมือแตก, การแก้ไขความสูงของเครื่องมือ
4การทํางานสองโต๊ะอย่างต่อเนื่อง เพื่อเพิ่มประสิทธิภาพการผลิต
รายละเอียด
| รูปแบบเครื่อง | RTการประมวลผล | RTการประมวลผล | RTวัตถุดิบ | RTวัตถุดิบ |
| ขนาดการตัด PCB | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| อุปกรณ์ตัด | สาย, จุด, กาน, วงกลม, ฯลฯ | สาย, จุด, กาน, วงกลม, ฯลฯ | สาย, จุด, กาน, วงกลม, ฯลฯ | V-groove, Stamp hole, circular point, เป็นต้น |
| โต๊ะตัด | โต๊ะคู่ | โต๊ะคู่ | โต๊ะคู่ | โต๊ะคู่ |
| ความแม่นยําในการตัด | ± 0.08MM | ± 0.05MM | ± 0.05MM | ± 0.05MM |
| ความแม่นยําซ้ํา | ± 0.015MM | ± 0.01MM | ± 0.01MM | ± 0.01MM |
| ความเร็วเคลื่อนที่แกนสูงสุด | X,Y1,Y2:1000mm/s,แกน Z:800mm/s | X,Y1,Y2:1000mm/s,แกน Z:800mm/s | X,Y1,Y2:1000mm/s,แกน Z:800mm/s | X,Y1,Y2:1000mm/s,แกน Z:800mm/s |
| สปินด์ | ยี่ห้อจีน | สปินด์แบรนด์จีน/NSK (ไม่จําเป็น) | ญี่ปุ่น NSK/เยอรมนี Sycotec | V-blade + spindle ของแบรนด์จีน |
| โหมดการเปลี่ยนเครื่องมือ | การเปลี่ยนเครื่องมือด้วยมือ | การเปลี่ยนเครื่องมือด้วยมือ | อัตโนมัติ | การเปลี่ยนเครื่องมือด้วยมือ |
| ความเร็วในการนําทางของสปินด์ | MAX: 60000 รอบ / นาที | MAX: 60000 รอบ / นาที | MAX: 60000 รอบ / นาที | MAX: 60000 รอบ / นาที |
| การตรวจจับเครื่องมือ | การบดเครื่องมืออัตโนมัติ การทําลายเครื่องมือ | การบดเครื่องมืออัตโนมัติ การทําลายเครื่องมือ | อัตโนมัติการบดเครื่องมือ การบดเครื่องมือ และการตรวจจับเครื่องมือที่เลื่อน | อัตโนมัติการบดเครื่องมือ การบดเครื่องมือ และการตรวจจับเครื่องมือที่เลื่อน |
| ความเร็วในการตัด | ปรับได้ 5~100mm/s | ปรับได้ 5~100mm/s | ปรับได้ 5~100mm/s | ปรับได้ 5~100mm/s |
| ความหนาในการตัด PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| วิธีการเขียนโปรแกรม | การถ่ายภาพทั้งแผ่น การสอนการวาดภาพ | การถ่ายภาพทั้งแผ่น การสอนการวาดภาพ | การถ่ายภาพทั้งแผ่น การสอนการวาดภาพ | การถ่ายภาพทั้งแผ่น การสอนการวาดภาพ |
| วิธีควบคุม | ระบบควบคุมแกน 4 ความละเอียดของ PC | การควบคุมแกน 6 ความแม่นยําของ PC | การควบคุมแกน 6 ความแม่นยําของ PC | การควบคุมแกน 6 ความแม่นยําของ PC |
| เครื่องขับเคลื่อน X,Y1,Y2,Z | ไซเวอร์ไดรเวอร์แบรนด์จีน | ไดรเวอร์ PanasonicA6 | ไดรเวอร์ PanasonicA6 | ไดรเวอร์ PanasonicA6 |
| ขนาดของบิตการ маршрутизироватьที่เหมาะสม | 0.8 ละ 3.0 มม | 0.8 ละ 3.0 มม | 0.8 ละ 3.0 มม | 0.8 ละ 3.0 มม |
| พลังงานไฟฟ้า | AC220V 50/60HZ ระยะเดียว | AC220V 50/60HZ ระยะเดียว | AC220V 50/60HZ ระยะเดียว | AC220V 50/60HZ ระยะเดียว |
| ขนาดเครื่อง |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
| น้ําหนักของเครื่อง | 800 กิโลกรัม | 800 กิโลกรัม | 800 กิโลกรัม | 800 กิโลกรัม |
| พลังงานของเครื่องล้างฝุ่น | 3 HP | 3 HP | 3 HP | 3 HP |
| พลังงานพลังงานสําหรับเครื่องล้างฝุ่น | AC380V 3 ขั้นตอน | AC380V 3 ขั้นตอน | AC380V 3 ขั้นตอน | AC380V 3 ขั้นตอน |
| ขนาดไม่ฝุ่น |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
| น้ําหนักของเครื่องล้างฝุ่น | 155 กก. | 155 กก. | 155 กก. | 155 กก. |
| วิธีทําความสะอาดฝุ่น | การทําความสะอาดด้านบน / ขนาดด้านล่าง (ไม่จําเป็น) | การทําความสะอาดด้านบน / ขนาดด้านล่าง (ไม่จําเป็น) | การทําความสะอาดด้านบน / ขนาดด้านล่าง (ไม่จําเป็น) | การทําความสะอาดด้านบน / ขนาดด้านล่าง (ไม่จําเป็น) |
ลักษณะหลัก
1ข้อมูลเครื่องมือ

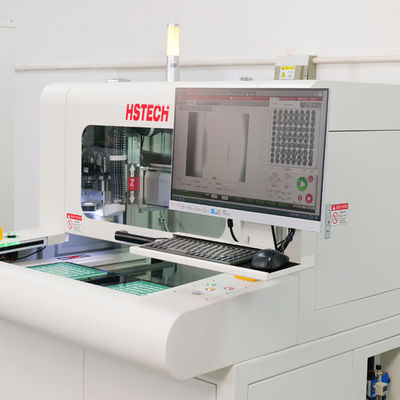

แสดงข้อมูลสถานะของเครื่องจักร รวมถึงการใช้กล้อง แหล่งแสง เครื่องมือ เป็นต้น
2- โปรแกรมเอดิเตอร์
ในโหมดนี้เส้นตัดสามารถแก้ไขได้อย่างรวดเร็วและแม่นยํา ผ่านวิธีการสอนภาพ
3โปรแกรมระบบ
ในโหมดนี้ ผู้ใช้เพียงแค่ต้องตั้งจุดเริ่มต้นและจุดสิ้นสุด และเครื่องจะดําเนินการตัดทั้งหมดโดยอัตโนมัติ
4การแก้ไขตําแหน่ง
ในอินเตอร์เฟซนี้ คุณสามารถตั้งตําแหน่งได้ เมื่อตําแหน่งถูกบรรลุ เครื่องจะตรวจจับและหยุดโดยอัตโนมัติ
5.Manual Mode ระบบการทํางาน
ในโหมดนี้ ผู้ใช้สามารถควบคุมการกระทําต่างๆ ของเครื่องด้วยมือ รวมถึงการเคลื่อนไหวแกน X/Y การหมุนเครื่องมือ เป็นต้น
6.รักษาการตั้งค่า
ในอินเตอร์เฟซนี้ คุณสามารถดูบันทึกการทํางานของเครื่องได้ รวมถึงวันผลิต, เวลาทํางาน, รายงานความผิดพลาด เป็นต้น
7.พารามิเตอร์กระบวนการ
ในอินเตอร์เฟซนี้ คุณสามารถตั้งค่าปารามิเตอร์ต่าง ๆ ของเครื่องจักร ได้แก่ ปารามิเตอร์กล้อง ปารามิเตอร์แหล่งแสง ปารามิเตอร์เครื่องมือ เป็นต้น
ข้อดี

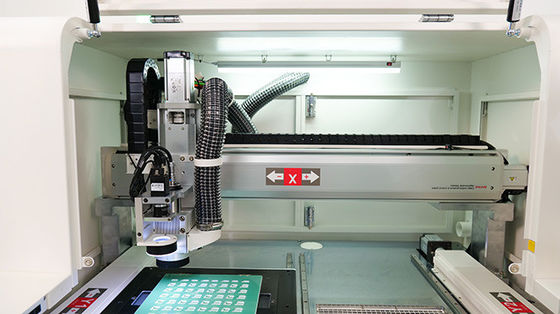

โต๊ะแฝดผ่านกล้องความเร็วสูงเยอรมนีเพื่อดําเนินการถ่ายภาพทั้งบอร์ดแล้วโปรแกรม
อุปกรณ์พร้อมกับเครื่องมือทางเดินอัตโนมัติ ((bit) การเปลี่ยน, การตรวจพบเครื่องมือหัก, การแก้ไขความสูงของเครื่องมือ
ฟังก์ชันการแก้ไขเครื่องมืออัตโนมัติ เพื่อหลีกเลี่ยงปัญหาความสูงในการเปลี่ยนแปลงเครื่องมือ
โต๊ะสองชั้นทํางานอย่างต่อเนื่อง เพื่อเพิ่มผลผลิตของเครื่องให้สูงสุด

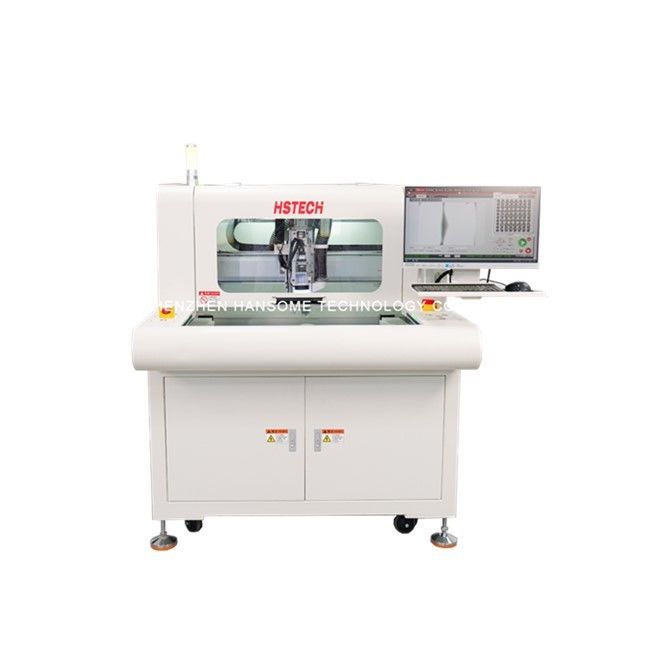

ร่างเครื่องและ เครื่องเก็บฝุ่น
