| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RM-F550 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |
คําแนะนํา

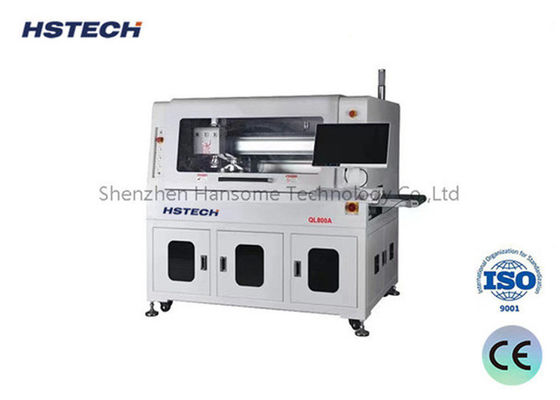

เครื่องหมุน PCBA อัตโนมัติในสายนี้ถูกออกแบบมาเพื่อความแม่นยําและประสิทธิภาพ. มันใช้ระบบที่ใช้เจกเพื่อถือ PCBA อย่างมั่นคงระหว่างกระบวนการหมุนทางด้านล่างอัตโนมัติเมื่อการนําทางเสร็จสิ้น, เครื่องใช้กลไกการดูดระบายน้ําที่พัฒนามาก เพื่อยกและตั้งตําแหน่ง PCBA และ jig อย่างละเอียดเป็นหน่วยความผูกพันคุณสมบัติที่แพร่หลายนี้ทําให้เครื่องสามารถแยกรูสตริมได้อย่างเก่ง, PCB ที่โค้ง และการประกอบ PCB ที่เชื่อมต่อกันอย่างไม่เรียบร้อยอื่น ๆ โดยผลิตกระแสการทํางานที่ดีที่สุดและส่งเสริมผลผลิตภาพรวม
ลักษณะ

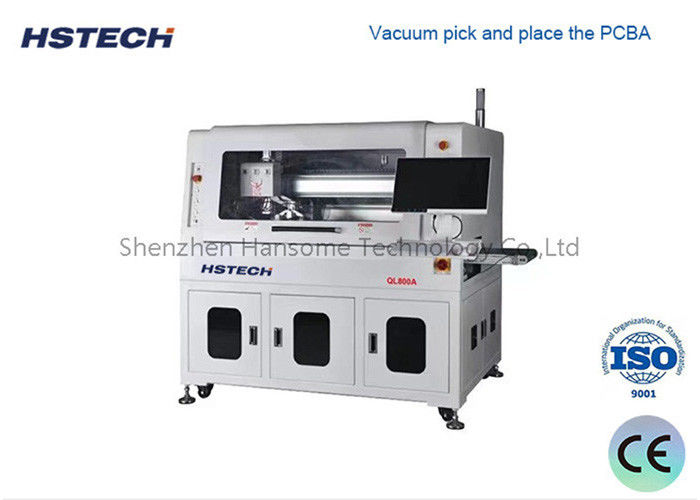

1.PCBA ถูกจัดการด้วยความแม่นยําและความปลอดภัย โดยใช้ระบบการเก็บและวางที่ใช้กับระยะว่าง
2เครื่องจักรดําเนินการตัดด้านล่างด้วยความแม่นยํา ปรับแต่งตามความต้องการเฉพาะของ PCBA
3มีความสามารถในการตัดสองแพลตฟอร์ม ช่วยเพิ่มผลผลิตด้วยการทําให้กระบวนการตัดพร้อมกันหรือสลับกัน
4ด้วยการตรวจจับมีดที่แตกเข้าด้วยกัน ปัญหาใด ๆ จะถูกรับรู้อย่างรวดเร็ว สะดวกในการบํารุงรักษาอย่างรวดเร็วและลดเวลาหยุดทํางานให้น้อยที่สุด
5เครื่องยนต์สามารถบูรณาการเข้ากับสายการผลิตอัตโนมัติได้อย่างต่อเนื่อง เพื่อให้กระแสการทํางานเรียบร้อยและมีประสิทธิภาพตลอดกระบวนการทั้งหมด
6อุปกรณ์พร้อมกับฟังก์ชันสถิติ SPC (Statistical Process Control) สามารถบูรณาการได้อย่างง่ายดายกับระบบ ERPให้ข้อมูลที่ชัดเจนเกี่ยวกับผลการผลิต และทําให้การตัดสินใจที่ใช้ข้อมูล.
7คุณสมบัติทางเลือกประกอบด้วย การเปลี่ยนเครื่องมืออัตโนมัติเพื่อความหลากหลายเพิ่มเติม เครื่องดูดฝุ่นกันระเบิดเพื่อความปลอดภัยสูงขึ้นและการติดตามปริมาณอากาศเพื่อรักษาผลการดูดที่ดีที่สุด.
รายละเอียดทางเทคนิค
| รุ่น | QL800A | |
| ขนาด PCB มากที่สุด | 260x340 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การตั้งตําแหน่งของเครื่องติดตั้ง | |
| ระบบเก็บ | การดูดดูดดูดดูด | |
| การตัด spindle / ความเร็ว | 60,000 rpm/min, แบรนด์เยอรมนี ((ไม่จําเป็น 100,000 rpm/min, แบรนด์เยอรมนี) | |
| ประเภทการเย็น | ประเภทเย็นด้วยตัวเอง | |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ไม่จําเป็น | |
| ตรวจตัดมีด | ใช่ | |
| ความเร็วในการแยก | 5-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 การหมุนด้านขวา, รางเหล็กตองเฟรน | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.1 มม | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การรวบรวมขยะ | |
| การวางโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1500x850x1600 มิลลิเมตร | |
| น้ําหนัก | ประมาณ 800 กก. | |
ขนาดเครื่อง
ขนาดด้านล่างของเส้นทางและเก็บฝุ่น
ระบบ CCD ที่ยอดเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์โมริเท็กซ์ และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาด เครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่งด้วยความมั่นคงที่ดีและความสามารถต่อต้านการรบกวน.
ชัคดูดระยะว่างออมนิโพเทนซ์สําหรับการเก็บ, การวาง, การปล่อย, และการผลิต
ระบบลดสภาพประกอบ, ใช้เข็มขัด ESD แอนติสแตติกในการขนส่งผลิตภัณฑ์ที่แยกออกบนด้านบน, และขยะถูกขนส่งบนด้านล่าง, ประหยัดพื้นที่มากด้วยวิธีนี้
เกี่ยวกับการบรรจุ
