| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RM-F550 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |
คําแนะนํา
เครื่องปรับเปลี่ยนทาง PCBA อัตโนมัตินี้ถูกออกแบบให้มีความแม่นยําและมีประสิทธิภาพมันใช้ระบบ jig-based เพื่อถือ PCBA อย่างมั่นคงระหว่างกระบวนการ routing ด้านล่างอัตโนมัติเมื่อการนําทางเสร็จสิ้นแล้ว เครื่องจะใช้กลไกการดูดระบายน้ําที่พัฒนามาก เพื่อยกและตั้งตําแหน่ง PCBA และ jig อย่างละเอียดเป็นองค์ประกอบเดียวกันคุณสมบัติที่แพร่ระบายนี้ทําให้เครื่องสามารถแยกช่องตราได้อย่างชํานาญ, PCB ที่โค้ง และการประกอบ PCB ที่เชื่อมต่อกันอย่างไม่เรียบร้อยอื่น ๆ โดยผลิตกระแสการทํางานที่ดีที่สุดและส่งเสริมผลผลิตภาพรวม
ลักษณะ

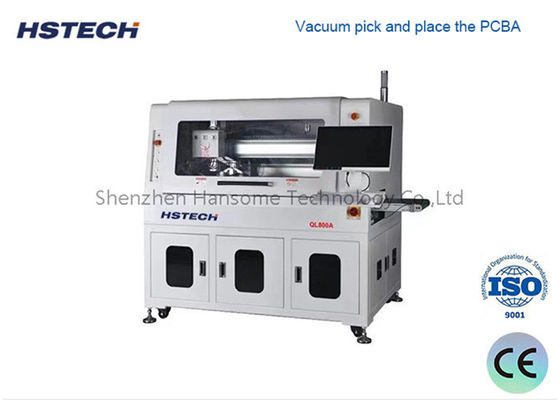

PCBA ถูกเลือกและวางไว้อย่างแม่นยํา โดยใช้ระบบที่ใช้ระยะว่าง เพื่อรับรองการจัดการที่แม่นยําและปลอดภัย
เครื่องทําการตัดด้านล่างด้วยความแม่นยํา, ปรับแต่งตามความต้องการเฉพาะของ PCBA.
มันมีความสามารถในการตัดสองแพลตฟอร์ม เพิ่มผลผลิตด้วยการทําให้กระบวนการตัดพร้อมกันหรือสลับกัน
การตรวจจับมีดที่แตกแบบบูรณาการ รับประกันการรับรู้ทันทีของปัญหาใด ๆ สะดวกในการบํารุงรักษาอย่างรวดเร็วและลดเวลาหยุดทํางานให้น้อยที่สุด
เครื่องเชื่อมต่อกับสายการผลิตอัตโนมัติได้อย่างต่อเนื่อง ทําให้การทํางานได้เรียบร้อยและมีประสิทธิภาพตั้งแต่เริ่มต้นจนจบ
พร้อมด้วยฟังก์ชันสถิติ SPC (Statistical Process Control) สามารถบูรณาการได้อย่างต่อเนื่องกับระบบ ERPให้ความรู้อันมีค่าเกี่ยวกับผลการผลิต และอํานวยความสะดวกในการตัดสินใจที่พึ่งพาการข้อมูล.
คุณสมบัติทางเลือกประกอบด้วย การเปลี่ยนเครื่องมืออัตโนมัติเพื่อเพิ่มความหลากหลาย เครื่องดูดฝุ่นกันระเบิดเพื่อความปลอดภัยเพิ่มขึ้น และการติดตามปริมาณอากาศเพื่อรักษาผลงานการดูดที่ดีที่สุด
รายละเอียดทางเทคนิค
| รุ่น | QL800A | |
| ขนาด PCB มากที่สุด | 260x340 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การตั้งตําแหน่งของเครื่องติดตั้ง | |
| ระบบเก็บ | การดูดดูดดูดดูด | |
| การตัด spindle / ความเร็ว | 60,000 rpm/min, แบรนด์เยอรมนี ((ไม่จําเป็น 100,000 rpm/min, แบรนด์เยอรมนี) | |
| ประเภทการเย็น | ประเภทเย็นด้วยตัวเอง | |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ไม่จําเป็น | |
| ตรวจตัดมีด | ใช่ | |
| ความเร็วในการแยก | 5-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 การหมุนด้านขวา, รางเหล็กตองเฟรน | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.1 มม | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การรวบรวมขยะ | |
| การวางโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1500x850x1600 มิลลิเมตร | |
| น้ําหนัก | ประมาณ 800 กก. | |
ขนาดเครื่อง
ขนาดด้านล่างของเส้นทางและเก็บฝุ่น
ระบบ CCD ที่ยอดเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์โมริเท็กซ์ และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาด เครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่งด้วยความมั่นคงที่ดีและความสามารถต่อต้านการรบกวน.
ชัคดูดระยะว่างออมนิโพเทนซ์สําหรับการเก็บ, การวาง, การปล่อย, และการผลิต
ระบบลดสภาพประกอบ, ใช้เข็มขัด ESD แอนติสแตติกในการขนส่งผลิตภัณฑ์ที่แยกออกบนด้านบน, และขยะถูกขนส่งบนด้านล่าง, ประหยัดพื้นที่มากด้วยวิธีนี้
