| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | เออาร์-7 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

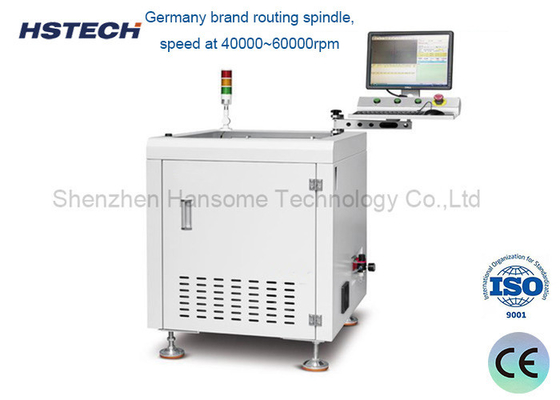

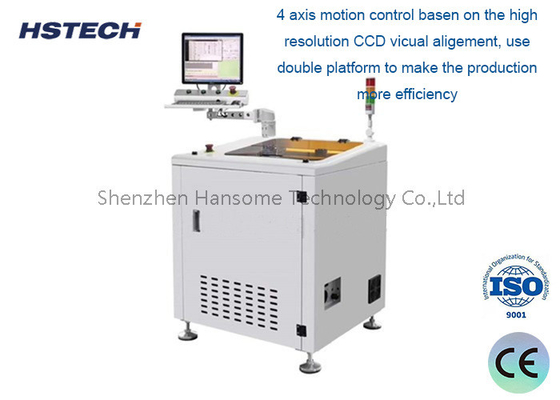

เครื่องหมุน PCBA ออฟไลน์ความเร็วสูงสําหรับ PCB ขนาดเล็กที่มีการตัดยืดหยุ่น
คําแนะนํา:
อุปกรณ์นี้เป็นเครื่องย้ายทางพิเศษ ที่ออกแบบมาเพื่อการผลิต PCBA (พิมพ์แผ่นวงจร) ในขนาดเล็กหรือส่วนตัวหน้าที่หลักของมันคือการดําเนินการตัดและแบ่งแยกงานที่แม่นยําบน PCB ที่มีองค์ประกอบติดตั้งไปแล้วโดยใช้เทคโนโลยี CNC (คอมพิวเตอร์นิเมอรี่คอนโทรล) ที่ทันสมัย เครื่องนี้สามารถให้ความแม่นยําและการซ้ําในการทํางานที่ไม่มีคู่แข่ง
ลักษณะ:
การแยกออฟไลน์อัตโนมัติ: ระบบทํางานเป็นอิสระ ทําให้สามารถแยก PCBs ได้อย่างเรียบร้อยและมีประสิทธิภาพ โดยอัตโนมัติ ปรับปรุงกระแสการทํางานและลดเวลาหยุดทํางานให้น้อยที่สุด
มินิ PCBA Router: เหมาะสําหรับการทํางานกับ PCB ขนาดเล็ก รูเตอร์คอมแพคต์นี้ไม่เพียงแค่เข้ากับพื้นที่โรงงานที่แคบเท่านั้น แต่ยังส่งผลให้มีการแก้ไขการผลิตที่คุ้มค่าและประหยัดพื้นที่
อุปกรณ์ปรับแต่ง: เครื่องมีเครื่องติดตั้งที่สามารถปรับแต่งได้ เพื่อให้ความเหมาะสมและความมั่นคงสําหรับการออกแบบและขนาด PCB ที่หลากหลาย
ระบบภาพ PC และ CCD ที่บูรณาการ: ปรับปรุงด้วยระบบที่ควบคุมโดย PC ที่มีความแม่นยําสูง และระบบภาพ CCD (Charge-Coupled Device) ทําให้สามารถปรับตรงและติดตามกระบวนการตัดได้อย่างแม่นยํารับประกันความแม่นยําที่โดดเด่น.
โปรแกรมได้ด้วยการชําระค่าตอบแทนและการเก็บฝุ่น: มีความสามารถในการเขียนโปรแกรมที่ทันสมัย พร้อมกับฟังก์ชันการชําระค่าตอบแทนที่สร้างขึ้นระบบเก็บฝุ่นที่บูรณาการ ทําให้พื้นที่ทํางานสะอาดและไม่มีเศษฝุ่น.
ความจุสําหรับ Max 410-510mm PCBA: ออกแบบมาเพื่อจัดการ PCB ขนาดสูงถึง 410-510 มิลลิเมตร รูเตอร์นี้รับประกันความหลากหลายและความสามารถในการปรับขนาดสําหรับความต้องการการผลิตที่หลากหลาย
การตัดหลายผลิตภัณฑ์แบบยืดหยุ่น: ความหลากหลายของมันทําให้สามารถตัดสินค้าสองชนิดที่แตกต่างกันบนเครื่องเดียวกัน เพิ่มประสิทธิภาพและลดความต้องการของเครื่องมือเฉพาะหลายเครื่อง
แพลตฟอร์มเปิดสําหรับการทํางานด้วยมือหรืออัตโนมัติ: รูเตอร์มีการออกแบบพื้นที่เปิดที่ทําให้การให้อาหารและการปล่อยของมือง่ายสามารถติดตั้งแขนกลไก (หุ่นยนต์) ได้ตามความต้องการ สําหรับการบรรทุกและถอดของแบบอัตโนมัติเต็มการเพิ่มผลผลิตและลดค่าแรงงาน
รายละเอียด
| รุ่น | AR-7 | AR-7 มินิ |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดการทํางาน | 50x50~410x460mm ((สูงสุด) | 50x50~260x310mm ((สูงสุด) |
| รูปแบบการบรรทุก | คู่มือ | |
| เครื่องตัด/ความเร็ว | 5000 ~ 60,000 รอบ / นาที | |
| ความหนาของ PCB | 0.4-4mm | |
| ความเร็วในการแยก | 1-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ประเภทการติดตั้ง | เครื่องติดตั้ง | |
| การเขียนโปรแกรม | การสอนวิสัยทัศน์ การเขียนโปรแกรมในระบบ | |
| ชุดบด | φ0.8 ~ φ3.0 หนทางด้านขวา | |
| วิธีการเก็บฝุ่น | การเก็บฝุ่นด้านล่าง | |
| เครื่องเก็บฝุ่น | 3 ขั้นตอน 380V 1.2KW | |
| เสียง | < 75dB | |
| ระบบควบคุม | PC อุตสาหกรรม | |
| แบรนด์สปินด์ | ยี่ห้อเยอรมนี Sycotec 4025 | |
| มอเตอร์เซอร์โว | ซีรี่ย์ A5 | |
| การควบคุมการเคลื่อนไหว | บอร์ดควบคุมการเคลื่อนไหว 4 แกน | |
| สกรูหลอด | C5 สกรูการบดนํา | |
| คู่มือเส้น | P หลักการความเงียบ | |
| กล้อง | เครื่องถ่ายภาพอุตสาหกรรม 40W แบรนด์เยอรมนี | |
| ขนาดเครื่อง | 700*800*930 มิลลิเมตร | 500*650*930 มิลลิเมตร |
| หน้าจอ |
17 นิ้ว
|
|
สถานการณ์การใช้งานทั่วไป:
การผลิตอิเล็กทรอนิกส์ส่วนบุคคลหรือเล็ก DIY เช่นการทําบอร์ดวงจร PCB ของคุณเอง
การผลิตชุดเล็กของ PCBA เหมาะสําหรับการทําต้นแบบอย่างรวดเร็วและการผลิตชุดเล็กในการทดลอง
การตัดและแยก PCB ในการซ่อมแซมหรือปรับปรุงสินค้าอิเล็กทรอนิกส์
สอนห้องปฏิบัติการ ให้นักเรียนเข้าใจเทคโนโลยีการประมวลผล PCBA
