| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RM-F550 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

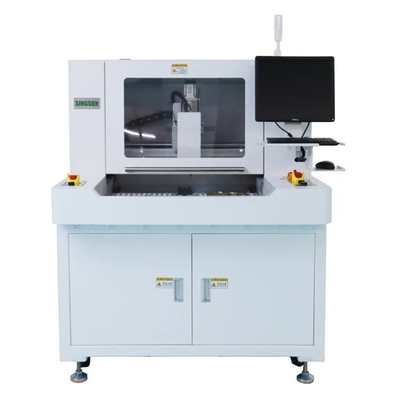

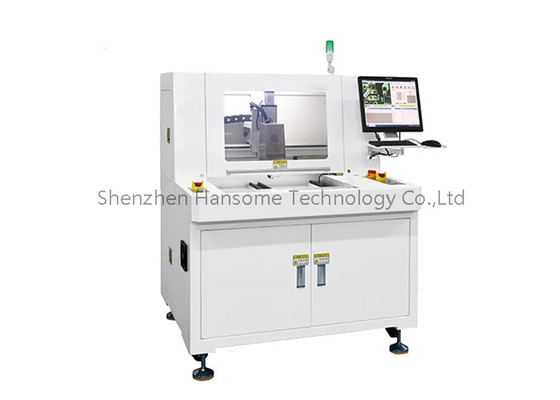

เครื่องจักร Router PCBA แบบออฟไลน์ระดับความแม่นยําสูง
คําแนะนํา:
เครื่องนี้ RM-F550 เป็น Router Machine ที่พัฒนาใหม่ ใช้ในการพัฒนาพวงจรพิมพ์ (PCBA) เป็นพวงจรพิมพ์ส่วนตัว
เครื่องใช้แพลตฟอร์มที่มั่นคงมากเพื่อให้แน่ใจว่าการทํางานความแม่นยํา, ขนาดแพลตฟอร์มการทํางานคือ 300 * 350mm.
มันมีตัวเลือกแพลตฟอร์มที่ใหญ่กว่าที่ 400 * 600 มิลลิเมตร. เครื่องสามารถให้โปรแกรม "ภาพ" ที่ง่ายต่อผู้ใช้งานเพื่อการโปรแกรมออนไลน์ที่รวดเร็วและแม่นยํา
ลักษณะหลัก:
1, ให้ลูกค้าอุปกรณ์อุตสาหกรรมที่มีประสิทธิภาพสูง มีความมั่นคงสูงและความปลอดภัย โดยใช้การนําเส้นตรงความแม่นยําสูง, การ์ดควบคุม, และเครื่องยนต์ servo
2, 4 แกนการควบคุมการเคลื่อนไหวฐานบนความละเอียดสูง CCD vicual การสอดคล้อง, ใช้ double platform เพื่อทําให้การผลิตมีประสิทธิภาพมากขึ้น
3, สปินด์การเคลื่อนที่แบรนด์เยอรมนี ความเร็ว 40000 ~ 60000 รอบ / นาที
4, ไต้หวัน Hiwin แบรนด์คู่มือ, ให้แน่ใจว่าระบบการเคลื่อนไหวแม่นยําและเรียบ.
5, ติดตามอายุของเครื่องมือ หลังจากที่เครื่องตัดตัดระยะทางหนึ่ง มันจะขึ้นและตกโดยอัตโนมัติไปยังตําแหน่งของเล็บที่ไม่ได้ตัด
6เหมาะสําหรับการกําหนดเส้นตรงเส้นโค้ง และแผ่นที่เชื่อมโยงกลม

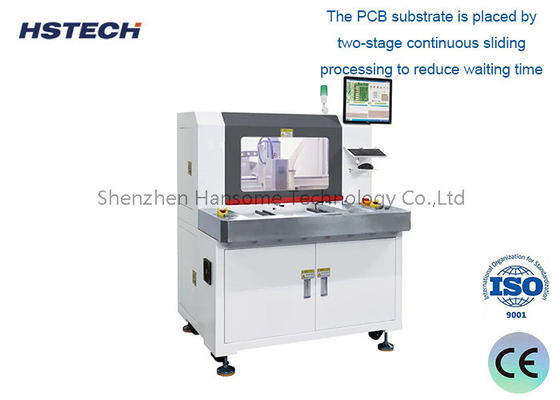

7, พื้น PCB ถูกวางโดยการแปรรูปเลื่อนต่อเนื่องสองระยะเพื่อลดเวลารอและเพิ่มผลิต
การออกแบบออฟไลน์
อุปกรณ์นี้เป็นอุปกรณ์ออฟไลน์ที่เป็นอิสระจากสายการผลิต และไม่จําเป็นต้องบูรณาการในสายการผลิตอัตโนมัติ
มันสามารถวางมันได้อย่างยืดหยุ่นในตําแหน่งที่เหมาะสมในโรงงานสําหรับการแปรรูปแผ่นวงจรอิสระ
ฟังก์ชันการตัด
มันมีระบบตัด CNC ที่แม่นยํา สามารถดําเนินการตัดแม่นยําสูงบนบอร์ด PCB
สามารถตัดแผ่นวงจรขนาดและรูปร่างต่างๆ เพื่อตอบสนองความต้องการของสินค้าที่แตกต่างกัน
อัตโนมัติ
อุปกรณ์พร้อมกับระบบอัตโนมัติการบรรทุกและการปล่อยของมันสามารถทําการตัดบอร์ดวงจรโดยไม่ต้องดูแล
มันมีฟังก์ชัน เช่น การควบคุมโปรแกรม และการตั้งค่าพาราเมตรการตัด ซึ่งช่วยเพิ่มประสิทธิภาพการประมวลผล
ขนาดยืดหยุ่น
ขนาดของเครื่องโดยทั่วไปประมาณ 1.2m × 1.5m ซึ่งเหมาะสําหรับการวางในพื้นที่โรงงานที่จํากัด
ข้อมูลเฉพาะเจาะจงที่แตกต่างกันของพื้นที่การทํางานการตัดสามารถตั้งค่าตามความต้องการของสินค้า
ความปลอดภัย
การออกแบบการป้องกันการแยกแยกถูกนํามาใช้เพื่อรับรองความปลอดภัยของผู้ใช้งาน
พร้อมอุปกรณ์ความปลอดภัย เช่น สวิตช์หยุดฉุกเฉิน
การปรับปรุง:
| รุ่น | RM-F328 | ||
| โครงสร้าง | สปินด์เดี่ยว, พลาตฟอร์มคู่ | ||
| ความยาวการตัดที่มีประสิทธิภาพ | 300*350 มม. | ||
| ประเภทการตัด | สายตรง, กว้าง, วงกลม | ||
| ความเร็วในการเคลื่อนที่ | แกน X/Y 1000mm/s แกน Z 500mm/s | ||
| วิธีการเก็บฝุ่น | คอลเลคชั่นชั้นบน | ||
| สปินด์ | 40000 ~ 60000 รอบ / นาที | ||
| สปินด์ลิ่ง | ขนาดความหนา | ||
| ความเร็วในการตัด | การปรับ 1-100mm/s | ||
| ความแม่นยําในการตัด | ± 0.03 มม. | ||
| ความแม่นยําซ้ํา | ± 0.01 มม. | ||
| โปรแกรม | CCD สีสัน | ||
| การเชื่อมต่อภายนอก | USB | ||
| ชุดรูเตอร์ | เครื่องตัดบด,φ0.8 ~ φ3.0 การหมุนซ้าย,สแตนเลส Tungsten Shank | ||
| พลังงานไฟฟ้า | 380V | ||
| พลังงานเครื่อง | 2000W | ||
| ขนาดของเครื่องเก็บฝุ่น | 600*470*730 มิลลิเมตร | ||
| พลังการเก็บฝุ่น | 2.2Kw,380V | ||
| ความดันอากาศในเครื่องเก็บฝุ่น | 4-6KG/cm3 | ||
| ประตูรักษาความปลอดภัย | ประตูมือ | ||
| เครื่องเตือนความผิดพลาด | ใช่ | ||
| วิธีการโปรแกรม | โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู | ||
สถานการณ์การใช้งาน:
รายละเอียดเครื่อง:
