| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RM-F550 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

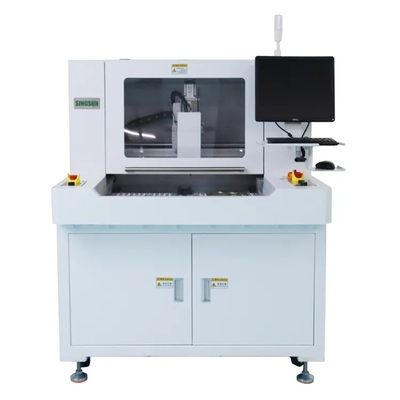

เครื่องพัฒนา PCB Router ความแม่นยําสูงใหม่ พร้อมแพลตฟอร์มคู่สําหรับการถอนแผ่น
เครื่อง PCB Router:
เครื่อง PCB Router เครื่อง RM-F550 เป็นเครื่อง Router ที่พัฒนาใหม่ ใช้ในการพิมพ์ PCB เป็นแผ่น PCB แต่ละแผ่นเครื่องมีพื้นที่ที่มั่นคงมากในการรับรองความแม่นยําการทํางาน, ขนาดพื้นที่ทํางานคือ 300 * 350 มม.
มันมีตัวเลือกแพลตฟอร์มที่ใหญ่กว่าที่ 400 * 600 มิลลิเมตร. เครื่องสามารถให้โปรแกรม "ภาพ" ที่ง่ายต่อผู้ใช้งานเพื่อการโปรแกรมออนไลน์ที่รวดเร็วและแม่นยํา
เครื่องแยกพีซีบีนี้นํา x,y,z servo มอเตอร์และการขับเคลื่อนระบบและลูกกลิ้ง,เส้นทาง guide rail การันตีเครื่องทํางานเรียบร้อยและแม่นยํา,เคลื่อนไหวความแม่นยําน้อยกว่า 0.01 มม, การเคลื่อนไหวความแม่นยําแล้ว 0.05 มม..
การออกแบบสถานที่ทํางานแบบหมุนย้อนแบบคู่ ทําให้ทํางานต่อเนื่อง และเพิ่มประสิทธิภาพการผลิตได้มากใช้วิธีการเขียนโปรแกรมการเรียนรู้โดยตรง กับ crosscursor ของ CCD, ใช้งานง่ายมาก, โปรแกรมสามารถดําเนินการจุด, เส้น, สายโค้ง,วงกลม เป็นต้นคําสั่งที่จะตัดรูปแบบที่แตกต่างกันของแผ่นแผ่น, มันมีหน้าที่การตั้งตําแหน่งสามารถแก้ไขความสับสนของพิกัดได้โดยอัตโนมัติเมื่อตําแหน่ง PCB เปลี่ยนพีซีอุตสาหกรรม ระบบวินโดว์ และโปรแกรมที่พัฒนาเองเป็นภาษาอังกฤษทําให้การเขียนโปรแกรมและการใช้งานง่ายมากเครื่องดูดฝุ่นเงียบภายนอก ให้สภาพแวดล้อมทํางานสะอาดและมีเสียงต่ํา.การบดตัดสามารถใช้ได้เป็น 2 หรือ 3 ส่วน, เพียงตั้งค่าใน sofeware, มันมีมากยืดอายุการใช้งานบดตัด 'อุปกรณ์อัดลม anti-static ionizing ที่สามารถกําจัดสติกและกําจัดฝุ่น
2, 4 แกนการควบคุมการเคลื่อนไหวฐานบนความละเอียดสูง CCD vicual การสอดคล้อง, ใช้ double platform เพื่อทําให้การผลิตมีประสิทธิภาพมากขึ้น
3, สปินด์การเคลื่อนที่แบรนด์เยอรมนี ความเร็ว 40000 ~ 60000 รอบ / นาที
4, ไต้หวัน Hiwin แบรนด์คู่มือ, ให้แน่ใจว่าระบบการเคลื่อนไหวแม่นยําและเรียบ.
5, ติดตามอายุของเครื่องมือ หลังจากที่เครื่องตัดตัดระยะทางหนึ่ง มันจะขึ้นและตกโดยอัตโนมัติไปยังตําแหน่งของเล็บที่ไม่ได้ตัด

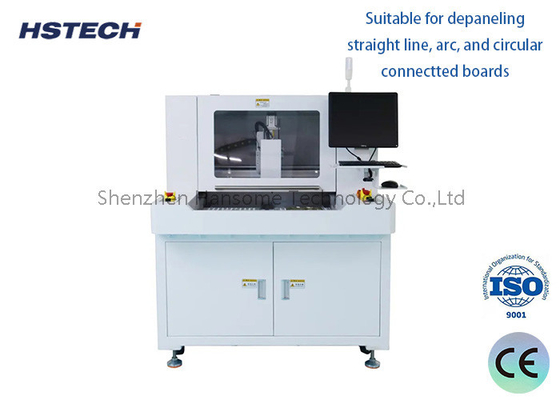

6เหมาะสําหรับการกําหนดเส้นตรงเส้นโค้ง และแผ่นที่เชื่อมโยงกลม
7, พื้น PCB ถูกวางโดยการแปรรูปเลื่อนต่อเนื่องสองระยะเพื่อลดเวลารอและเพิ่มผลิต
| รุ่น | RM-F328 | ||
| โครงสร้าง | สปินด์เดี่ยว, พลาตฟอร์มคู่ | ||
| ความยาวการตัดที่มีประสิทธิภาพ | 300*350 มม. | ||
| ประเภทการตัด | สายตรง, กว้าง, วงกลม | ||
| ความเร็วในการเคลื่อนที่ | แกน X/Y 1000mm/s แกน Z 500mm/s | ||
| วิธีการเก็บฝุ่น | คอลเลคชั่นชั้นบน | ||
| สปินด์ | 40000 ~ 60000 รอบ / นาที | ||
| สปินด์ลิ่ง | ขนาดความหนา | ||
| ความเร็วในการตัด | การปรับ 1-100mm/s | ||
| ความแม่นยําในการตัด | ± 0.03 มม. | ||
| ความแม่นยําซ้ํา | ± 0.01 มม. | ||
| โปรแกรม | CCD สีสัน | ||
| การเชื่อมต่อภายนอก | USB | ||
| ชุดรูเตอร์ | เครื่องตัดบด,φ0.8 ~ φ3.0 การหมุนซ้าย,สแตนเลส Tungsten Shank | ||
| พลังงานไฟฟ้า | 380V | ||
| พลังงานเครื่อง | 2000W | ||
| ขนาดของเครื่องเก็บฝุ่น | 600*470*730 มิลลิเมตร | ||
| พลังการเก็บฝุ่น | 2.2Kw,380V | ||
| ความดันอากาศในเครื่องเก็บฝุ่น | 4-6KG/cm3 | ||
| ประตูรักษาความปลอดภัย | ประตูมือ | ||
| เครื่องเตือนความผิดพลาด | ใช่ | ||
| วิธีการโปรแกรม | โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู | ||
การใช้งาน
เครื่องตัดบาน PCBA:
โดยใช้เทคโนโลยีตัด CNC ความแม่นยําสูง สามารถตัดตามลักษณะของ PCBA ได้อย่างแม่นยํา
นี่ทําให้ความแม่นยําของขนาด PCBA และกําจัดวัสดุขอบที่เกิน
การตัด PCBA:
โดยใช้การตัดคอนทรูม พื้นผิว PCBA สามารถตัดและขุดได้ดี
ซึ่งช่วยในการปรับปรุงคุณภาพการแสดงออกของ PCBA และเพิ่มความน่าเชื่อถือของมัน
การประมวลผล PCB การเจาะ:
เครื่องมอบทางออฟไลน์ยังสามารถใช้ในการประมวลผลรูเพิ่มเติมบน PCBA เช่นรู stud การติดตั้ง
การประมวลผลการเจาะระยะแม่นยํานี้ สนับสนุนการติดตั้งและการประกอบของ PCBA ต่อไป
การซ่อมแซมส่วนประกอบ:
ระหว่างกระบวนการผลิต PCBA จํานวนเล็ก ๆ ของส่วนประกอบบางครั้งอาจได้รับความเสียหายหรือไม่ตรงกัน
ออฟไลน์ เครื่องมุ่งทางสามารถซ่อมปัญหาเหล่านี้ เช่น การแยกแยกและติดต่อใหม่ การผสมผสานใหม่ เป็นต้น
การผลิตตัวอย่างทดสอบ:
ออฟไลน์ เครื่องทางสามารถใช้ในการผลิตจํานวนเล็กของตัวอย่าง PCBA หรือผลิตภัณฑ์การทดลอง
นี้เป็นประโยชน์ต่อการตรวจสอบและทดสอบกระบวนการ ก่อนการผลิตจํานวนมาก
| เครื่องเครื่อง PCB Offline Router | |||
