ความละเอียดสูง 4 แกนการควบคุมการเคลื่อนไหว Offline PCB Router Machine สําหรับการผลิต PCB
เครื่องเครื่อง PCB Router ออฟไลน์
เครื่องนี้ RM-F550 เป็น Router Machine ที่พัฒนาใหม่ ใช้ในการพัฒนาพวงจรพิมพ์ (PCBA) เป็นพวงจรพิมพ์ส่วนตัวเครื่องมีพื้นที่ที่มั่นคงมากในการรับรองความแม่นยําการทํางาน, ขนาดพื้นที่ทํางานคือ 300 * 350 มม.
มันมีตัวเลือกแพลตฟอร์มที่ใหญ่กว่าที่ 400 * 600 มิลลิเมตร. เครื่องสามารถให้โปรแกรม "ภาพ" ที่ง่ายต่อผู้ใช้งานเพื่อการโปรแกรมออนไลน์ที่รวดเร็วและแม่นยํา
โฟลไลน์ PCB Router เป็นอุปกรณ์ที่ใช้ในการตัดและตัดแผ่นวงจรพิมพ์ (PCBs) สามารถทํางานเป็นอิสระนอกสายการผลิตเพื่อประมวลผล PCBs กับองค์ประกอบที่ติดตั้งไปแล้วฟังก์ชันหลักของ router PCB ออฟไลน์คือการตัดขอบของ PCB และดําเนินการตัดดีบนพื้นผิว PCB.
ลักษณะหลัก ๆ ดังนี้:
การแปรรูปความแม่นยําสูง: ระบบควบคุม CNC ที่มีประสิทธิภาพสูงถูกใช้เพื่อบรรลุการตัดระดับความแม่นยําสูงของเส้นผ่า PCB และตําแหน่งรู รวมถึงการตัดผิวให้ละเอียด
ความยืดหยุ่นสูง: สามารถปรับตัวได้โดยอัตโนมัติตาม PCB ของขนาดและรูปร่างที่แตกต่างกัน เพื่อปรับตัวให้เข้ากับแผ่นวงจรประเภทต่างๆ
ระดับอัตโนมัติสูง: อุปกรณ์พร้อมกับกระดุมอัตโนมัติและระบบ clamping, มันทําการบรรทุกและการปลดและการประมวลผล PCBs อัตโนมัติ, ปรับปรุงประสิทธิภาพการผลิต.
การทํางานง่าย: ใช้ระบบอินเตอร์เฟซมนุษย์-เครื่อง และสามารถทําหน้าที่การประมวลผลผ่านการตั้งค่าโปรแกรมที่ง่าย
ความน่าเชื่อถือสูง: มันใช้โครงสร้างกลที่มีคุณภาพสูงและระบบควบคุมอิเล็กทรอนิกส์ มีความแม่นยําในการตั้งตําแหน่งซ้ําและอายุการใช้งานที่ดี
การ ประหยัด ค่าใช้จ่าย: มันแทนที่การตัดไม้ด้วยมือ และลดค่าแรงงานลงมาก
ปรับปรุงคุณภาพสินค้า: เทคโนโลยีการแปรรูปที่แม่นยําสามารถรับประกันความแม่นยําของมิติและผิวของ PCB และปรับปรุงคุณภาพสินค้า
ลักษณะหลัก:
1, ให้ลูกค้าอุปกรณ์อุตสาหกรรมที่มีประสิทธิภาพสูง มีความมั่นคงสูงและความปลอดภัย โดยใช้การนําเส้นตรงความแม่นยําสูง, การ์ดควบคุม, และเครื่องยนต์ servo
2, 4 แกนการควบคุมการเคลื่อนไหวฐานบนความละเอียดสูง CCD vicual การสอดคล้อง, ใช้ double platform เพื่อทําให้การผลิตมีประสิทธิภาพมากขึ้น
3, สปินด์การเคลื่อนที่แบรนด์เยอรมนี ความเร็ว 40000 ~ 60000 รอบ / นาที
4, ไต้หวัน Hiwin แบรนด์คู่มือ, ให้แน่ใจว่าระบบการเคลื่อนไหวแม่นยําและเรียบ.
5, ติดตามอายุของเครื่องมือ หลังจากที่เครื่องตัดตัดระยะทางหนึ่ง มันจะขึ้นและตกโดยอัตโนมัติไปยังตําแหน่งของเล็บที่ไม่ได้ตัด
6เหมาะสําหรับการกําหนดเส้นตรงเส้นโค้ง และแผ่นที่เชื่อมโยงกลม

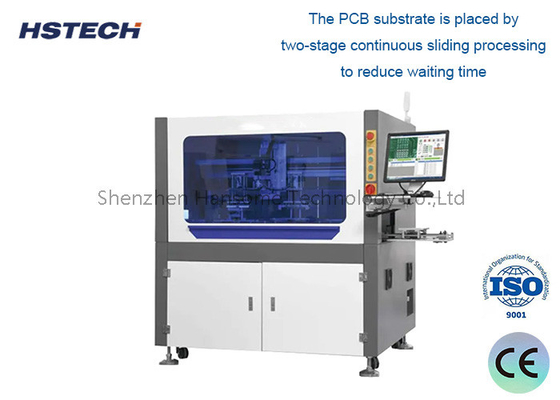

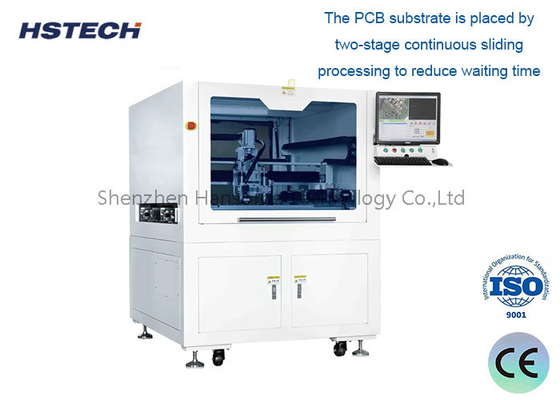

7, พื้น PCB ถูกวางโดยการแปรรูปเลื่อนต่อเนื่องสองระยะเพื่อลดเวลารอและเพิ่มผลิต
การปรับปรุง:
| รุ่น | RM-F328 | ||
| โครงสร้าง | สปินด์เดี่ยว, พลาตฟอร์มคู่ | ||
| ความยาวการตัดที่มีประสิทธิภาพ | 300*350 มม. | ||
| ประเภทการตัด | สายตรง, กว้าง, วงกลม | ||
| ความเร็วในการเคลื่อนที่ | แกน X/Y 1000mm/s แกน Z 500mm/s | ||
| วิธีการเก็บฝุ่น | คอลเลคชั่นชั้นบน | ||
| สปินด์ | 40000 ~ 60000 รอบ / นาที | ||
| สปินด์ลิ่ง | ขนาดความหนา | ||
| ความเร็วในการตัด | การปรับ 1-100mm/s | ||
| ความแม่นยําในการตัด | ± 0.03 มม. | ||
| ความแม่นยําซ้ํา | ± 0.01 มม. | ||
| โปรแกรม | CCD สีสัน | ||
| การเชื่อมต่อภายนอก | USB | ||
| ชุดรูเตอร์ | เครื่องตัดบด,φ0.8 ~ φ3.0 การหมุนซ้าย,สแตนเลส Tungsten Shank | ||
| พลังงานไฟฟ้า | 380V | ||
| พลังงานเครื่อง | 2000W | ||
| ขนาดของเครื่องเก็บฝุ่น | 600*470*730 มิลลิเมตร | ||
| พลังการเก็บฝุ่น | 2.2Kw,380V | ||
| ความดันอากาศในเครื่องเก็บฝุ่น | 4-6KG/cm3 | ||
| ประตูรักษาความปลอดภัย | ประตูมือ | ||
| เครื่องเตือนความผิดพลาด | ใช่ | ||
| วิธีการโปรแกรม | โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู | ||
การใช้งาน:
การตัดวงจร:
รูเตอร์ PCBA ออฟไลน์สามารถตัดเส้นวงจรและบริเวณบน PCBA ได้อย่างรวดเร็วและแม่นยํา
มันสามารถดําเนินการตัดวงจรที่ซับซ้อนต่างๆ และปรับปรุงคุณภาพการผลิตของ PCBA
การแบ่งปันบอร์ด:
รูเตอร์สามารถตัดและแยกแผ่น PCBA หลายแผ่นที่เชื่อมต่อกันได้อย่างแม่นยํา
ให้แน่ใจว่าขอบของแผ่น PCBA แต่ละแผ่นจะราบและขนาดจะสม่ําเสมอ ซึ่งสะดวกสําหรับการทดสอบและการประกอบภายหลัง
การแปรรูปรู:
รูเตอร์สามารถประมวลผลรูต่าง ๆ บน PCBA ได้อย่างแม่นยํา, รวมถึงรูผ่านรู, หลุมตาบอด, หลุมฝัง, ฯลฯ
ให้แน่ใจว่าขนาดหลุม, ตําแหน่ง, ความชัน และตัวชี้วัดอื่น ๆ สามารถตอบสนองความต้องการของกระบวนการ
สล็อต:
รูเตอร์สามารถตัดสล็อตของรูปร่างต่าง ๆ บน PCBA เช่น สล็อตสําหรับการติดตั้งส่วนประกอบ
ปรับปรุงความแข็งแรงทางโครงสร้างและการ dissipation ความร้อนของ PCBA
การตัดขอบ:
รูเตอร์สามารถดําเนินการปรับปรุงและขัดขวางขอบของ PCBA ได้
ให้แน่ใจว่าขอบของ PCBA เป็นเรียบและเรียบ เพื่อหลีกเลี่ยงความเสียหายระหว่างการสัมผัส
การผลิตอัตโนมัติ:
รูเตอร์ PCBA ออฟไลน์สามารถบรรลุการประสานงานที่ดีกับอุปกรณ์อื่น ๆ บนสายการผลิต
ปรับปรุงระดับอัตโนมัติในการประมวลผล PCBA และเพิ่มประสิทธิภาพการผลิต
