| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | ริงกิต-530 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

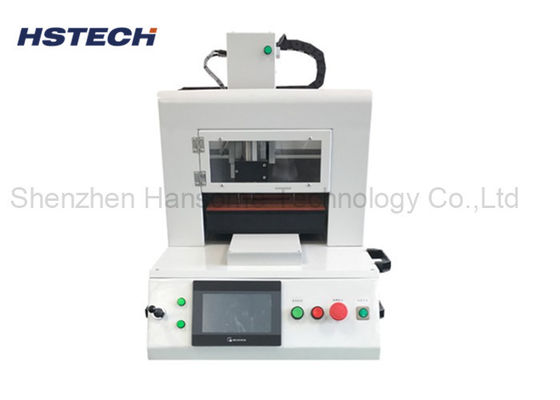

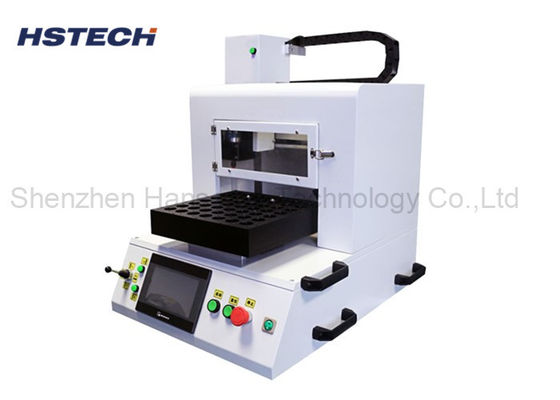

คุณภาพสูง มินิ Desktop PCB Router เครื่อง PCB Depaneling Router ด้วย stepper มอเตอร์
เครื่องเชื่อมปลาตัวกรองโต๊ะ:
คําแนะนํา
เครื่องหมุน PCB อัตโนมัตินี้คือเครื่องหมุน PCB อัตโนมัติขนาดเล็ก ใช้แบบ desktop ใช้ระบบขับ 3 แกนการชักและถอน PCB ด้วยมือสําหรับการกําหนดการอัตโนมัติมันง่ายและมีค่าใช้จ่ายที่ประหยัด เครื่องปรับรูเตอร์ PCB
เครื่องปั่น PCB (พิมพ์แผ่นวงจร) เป็นเครื่องที่ใช้ในการผลิตแผ่นวงจรพิมพ์ใช้ในการดําเนินงาน เช่นการกําจัดส่วนที่ไม่ต้องการของ PCB หลายชั้นการสร้างรอยวงจร การเปิดรู และการปรับรูปแบบ
เครื่องรูเตอร์ PCB มีบทบาทสําคัญต่อไปนี้ในกระบวนการผลิตแผ่นวงจร: การกําจัดวัสดุส่วนเกิน, การสร้างรอยวงจร, การเปิดรู, และการปรับรูปร่าง
เครื่องกํากับทาง PCB ถูกใช้อย่างแพร่หลายในด้านการผลิตอิเล็กทรอนิกส์และการผลิตแผ่นวงจร รวมถึง แต่ไม่จํากัดกับพื้นที่การใช้งานต่อไปนี้: การผลิตอุปกรณ์อิเล็กทรอนิกส์อุปกรณ์สื่อสาร, ระบบควบคุมอุตสาหกรรม, อุปกรณ์การแพทย์, ท้องอากาศและการป้องกัน
หลักการทํางาน:
อุปกรณ์ใช้เครื่องมือหมุนความเร็วสูงในการตัดบอร์ด PCB ตลอดเส้นแบ่งที่กําหนดไว้
ตําแหน่งและความลึกการตัดของเครื่องมือถูกต้องควบคุมโดยระบบควบคุมคอมพิวเตอร์
หลังจากการตัดแผ่น PCB ตัวเดียวสามารถถูกออกโดยอัตโนมัติเพื่อสรุปกระบวนการแยก
ส่วนประกอบหลัก:
เครื่องมือหมุนเร็วสูง
ระบบควบคุมตําแหน่งแม่นยํา
คอนเวียร์เบิร์ทหรือเทรย์สําหรับขนแผ่น PCB
บอร์ดออนไลน์อินเตอร์เฟซมนุษย์-เครื่องจักรและการควบคุม
ปริมาตรการทํางาน:
ขนาดตัดสูงสุด: โดยทั่วไปประมาณ 300mm x 400mm
ความแม่นยําในการตัด: ปกติสูงสุด ± 0.1mm
ความเร็วในการตัด: 10-20 บอร์ด PCB สามารถแยกต่อนาที
ความหนา PCB ที่ใช้ได้: ปกติ 0.4mm-2.0mm
ข้อดีหลัก:
การทํางานแบบอัตโนมัติอย่างเต็มที่ ปรับปรุงประสิทธิภาพได้มาก
การตัดแม่นยําสูง ป้องกันวงจรที่อ่อนแอบนบอร์ด PCB
การออกแบบขนาดเล็ก เหมาะสําหรับสภาพแวดล้อมการผลิตที่คอมพัคต์
ใช้งานและบํารุงรักษาง่าย ลดค่าแรงงาน
ปลอดภัยและน่าเชื่อถือ การแยกหุบหุบของบิน
ลักษณะหลัก
1ระบบขับเคลื่อน 3 แกน โดยใช้มอเตอร์ขั้น
2, แบบโต๊ะทํางานที่ยืดหยุ่น, ย้ายและปรับง่าย
3มีเครื่องเก็บฝุ่น ทําให้โต๊ะปฏิบัติการสะอาด
4, เมื่อการกําหนดการที่แตกต่างกัน, เพียงแค่เปลี่ยนไฟฟ้าและนําเข้าโปรแกรมที่แตกต่างกัน.
5, ทั้งหมดที่นําและสกรูสกรูนําเป็นฝุ่น-หลัก, ให้แน่ใจว่าเครื่องทํางานความแม่นยํา.
6,เหมาะสําหรับแยกแผ่น FPC, แผ่นอลูมิเนียม, FR4, ฯลฯ
การปรับเปลี่ยน
| รุ่น | RM-560 | ||
| เครื่องขับเคลื่อน | มอเตอร์ขั้น | ||
| ความเร็วในการนําทางของสปินด์ | 50000 รอบ / นาที | ||
| ความแม่นยําซ้ํา | ± 0.01 มม. | ||
| ความเร็วในการตัด | สูงสุด 100 มม/วินาที ขึ้นอยู่กับวัสดุ PCB | ||
| การแก้ไข | < 0.01 มม. | ||
| ระยะเคลื่อนที่ | 300*300*700 มิลลิเมตร | ||
| ระบบขับเคลื่อน | แกน X/Y/Z ขับโดยมอเตอร์ขั้น | ||
| การตั้งตําแหน่งของบอร์ด | เครื่องติดตั้งตามความต้องการ | ||
| ความหนาของ PCB | 0.4 ~ 4 มิลลิเมตร | ||
| วิธีการบรรทุก/ปลด | คู่มือ | ||
| เครื่องเตือนความผิดพลาด | ใช่ | ||
| วิธีการโปรแกรม | โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู | ||
ข้อมูลเครื่อง
| เครื่องเชื่อมโต๊ะทํางาน | |||
