| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | เออาร์-7 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, เวสเทิร์นยูเนี่ยน, Moneygram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

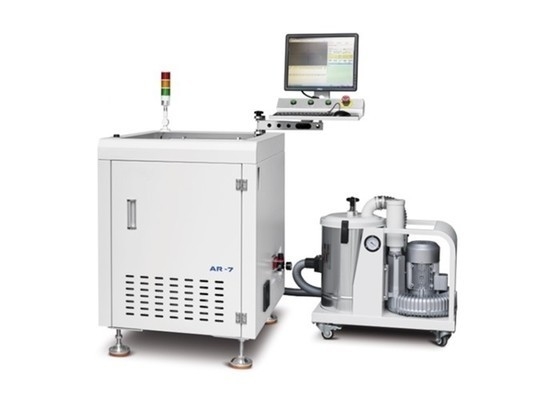

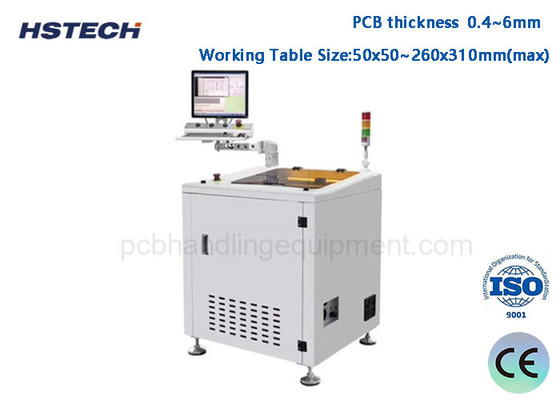

เครื่องหมุน PCBA ออฟไลน์ความเร็วสูงสําหรับ PCB ขนาดเล็กที่มีการตัดยืดหยุ่น
คําแนะนํา
มันเป็นเครื่องเคลื่อนที่ที่ใช้เป็นพิเศษสําหรับการผลิตชุดเล็กหรือ PCBA ส่วนตัว, ส่วนใหญ่ใช้สําหรับการตัดแม่นยําและการแยก PCB ด้วยองค์ประกอบติดตั้งมันทําให้การประมวลผลมีความแม่นยําสูงและซ้ําได้ผ่านการควบคุม CNC.
ลักษณะ
1การแยกออกออฟไลน์อัตโนมัติ
2, มันเป็นรูเตอร์ PCBA ขนาดเล็ก เหมาะสําหรับ PCB ขนาดเล็ก และโรงงานที่ประหยัดความต้องการทางแก้ไข
3, เครื่องติดตั้งที่กําหนดเอง
4, PC และ CCD ระบบภาพ
5, โปรแกรมการชดเชยและเก็บฝุ่น
6, มีให้บริการสําหรับ PCBA ขนาดสูงสุด 410-510 มม.
7, สามารถตัดได้แบบยืดหยุ่น สําหรับผลิตภัณฑ์สองชนิดที่แตกต่างกัน
8, เปิดแพลตฟอร์มสําหรับการให้อาหารมือและการถอน, ยังสามารถ مجهزด้วยแขนกลทางเลือก ((หุ่นยนต์).
รายละเอียด
| รุ่น | AR-7 | AR-7 มินิ |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดการทํางาน | 50x50~410x460mm ((สูงสุด) | 50x50~260x310mm ((สูงสุด) |
| รูปแบบการบรรทุก | คู่มือ | |
| เครื่องตัด/ความเร็ว | 5000 ~ 60,000 รอบ / นาที | |
| ความหนาของ PCB | 0.4-4mm | |
| ความเร็วในการแยก | 1-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ประเภทการติดตั้ง | เครื่องติดตั้ง | |
| การเขียนโปรแกรม | การสอนวิสัยทัศน์ การเขียนโปรแกรมในระบบ | |
| ชุดบด | φ0.8 ~ φ3.0 หนทางด้านขวา | |
| วิธีการเก็บฝุ่น | การเก็บฝุ่นด้านล่าง | |
| เครื่องเก็บฝุ่น | 3 ขั้นตอน 380V 1.2KW | |
| เสียง | < 75dB | |
| ระบบควบคุม | PC อุตสาหกรรม | |
| แบรนด์สปินด์ | ยี่ห้อเยอรมนี Sycotec 4025 | |
| มอเตอร์เซอร์โว | ซีรี่ย์ A5 | |
| การควบคุมการเคลื่อนไหว | บอร์ดควบคุมการเคลื่อนไหว 4 แกน | |
| สกรูหลอด | C5 สกรูการบดนํา | |
| คู่มือเส้น | P หลักการความเงียบ | |
| กล้อง | เครื่องถ่ายภาพอุตสาหกรรม 40W แบรนด์เยอรมนี | |
| ขนาดเครื่อง | 700*800*930 มิลลิเมตร | 500*650*930 มิลลิเมตร |
| หน้าจอ |
17 นิ้ว
|
|
สถานการณ์การใช้งานทั่วไป
การผลิตอิเล็กทรอนิกส์ส่วนบุคคลหรือขนาดเล็ก DIY เช่นการผลิตบอร์ดวงจร PCB ของตัวเอง
การผลิต PCBA ชุดเล็ก เหมาะสําหรับการทําต้นแบบอย่างรวดเร็วและการผลิตชุดทดลองขนาดเล็ก
การตัดและแยก PCB ในการซ่อมแซมหรือปรับปรุงสินค้าอิเล็กทรอนิกส์
สอนห้องปฏิบัติการ ให้นักเรียนเข้าใจเทคโนโลยีการประมวลผล PCBA
