| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | เออาร์เอ็กซ์-811 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

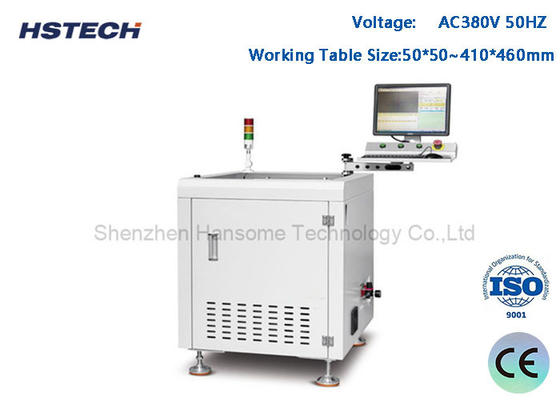

โปรแกรมสอง Inline PCBA Router เครื่องตัดบดกับการตรวจพบมีดหัก
เปิดตัว
อินไลน์ PCBA Router Machine เป็นอุปกรณ์ที่ใช้สําหรับ PCB การกําหนดราคามันถูกใช้อย่างแพร่หลายในอุตสาหกรรมผลิตอิเล็กทรอนิกส์ในการตัดแผ่น PCB ใหญ่เป็นแผ่นวงจรอิสระขนาดเล็ก.
ด้านล่างนี้คือลักษณะและฟังก์ชันหลักของเครื่อง Inline PCBA Router:
1.อัตโนมัติการกําหนด: เครื่อง Inline PCBA Router เป็นอุปกรณ์อัตโนมัติที่สามารถดําเนินการ PCB การกําหนดต่อเนื่องบนสายการผลิตปกติจะใช้พร้อมกับอุปกรณ์อื่น ๆ (เช่นสายการประกอบ PCB) เพื่อบรรลุการผลิตอัตโนมัติที่มีประสิทธิภาพ.
การตัดแม่นยําสูง: เครื่องนี้ใช้เครื่องมือการตัดแม่นยําและระบบควบคุมเพื่อบรรลุการตัด PCB ที่แม่นยําสูงการประกันความแม่นยําและคุณภาพของสายตัด.
2การปรับปรุงเครื่องมือหลายเครื่อง: เครื่องจักร Inline PCBA Router มักมีตําแหน่งเครื่องมือหลายอันที่สามารถรองรับเครื่องมือตัดหลายชนิดและขนาดเครื่องมือที่เหมาะสมสามารถเลือกได้ตามความต้องการของ PCB เพื่อบรรลุการตัดรูปทรงและขนาดที่แตกต่างกัน.
3ความเร็วในการตัดอย่างรวดเร็ว: อุปกรณ์มีฟังก์ชันการตัดความเร็วสูง สามารถแยกแผ่น PCB ได้อย่างรวดเร็วและมีประสิทธิภาพ
4การตั้งตําแหน่งและการจับ: เครื่อง Inline PCBA Router มีเครื่องตั้งตําแหน่งและการจับ PCB ที่แม่นยําเพื่อให้มั่นคงและแม่นยําของแผ่น PCB ในระหว่างกระบวนการตัดนี้ป้องกันการตัดเบี่ยงเบนและความเสียหาย, ให้ผลการตัดที่มีคุณภาพสูง
5การควบคุมที่สามารถเขียนโปรแกรมได้: อุปกรณ์มักมีระบบควบคุมที่สามารถเขียนโปรแกรมได้ ซึ่งสามารถเขียนโปรแกรมได้ตามการออกแบบและความต้องการของ PCB ที่แตกต่างกันปริมาตร เช่น เส้นทางการตัด, ความลึกการตัดและความเร็วสามารถปรับแต่งเพื่อตอบสนองความต้องการของ PCBs ที่แตกต่างกัน
ลักษณะ
1, วัคูมเลือกและวาง PCBA.
2ตัดล่าง
3ตัดเพลตฟอร์มคู่
4, กับการตรวจจับมีดที่แตก
5ติดต่อสายการผลิตอัตโนมัติ
6, สถิติ SPC การทํางานและตรงกับระบบ ERP.
7, สามารถติดตั้งด้วยการเปลี่ยนเครื่องมืออัตโนมัติ, การทํางานกันระเบิดของเครื่องดูดฝุ่นและปริมาณอากาศ
ฟังก์ชันการติดตาม
รายละเอียด
| รุ่น | ARX-811 | |
| ขนาด PCB มากที่สุด | 260x340 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การตั้งตําแหน่งของเครื่องติดตั้ง | |
| ระบบเก็บ | การดูดดูดดูดดูด | |
| เครื่องตัด/ความเร็ว | 60,000 rpm/min ยี่ห้อเยอรมัน ((ไม่จํากัด 100,000 rpm/min ยี่ห้อเยอรมัน) | |
| ประเภทการเย็น | ประเภทเย็นด้วยตัวเอง | |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ไม่จําเป็น | |
| ตรวจตัดมีด | ใช่ | |
| ความเร็วในการแยก | 5-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 หนทางด้านขวา | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.1 มม | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การรวบรวมขยะ | |
| การเขียนโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1500x850x1600 มิลลิเมตร | |
| น้ําหนัก | ประมาณ 800 กก. | |
ขนาดเครื่อง
รายละเอียด
เครื่องเก็บฝุ่นขนาดล่าง
ระบบ CCD ที่ดีเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์โมริเท็กซ์ และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาดของเครื่อง
การชําระค่าตอบแทนและการตั้งตําแหน่ง ด้วยความมั่นคงและความสามารถในการป้องกันการรบกวน
ชั๊กดูดระบายอากาศทุกส่วน สําหรับการเก็บ, การวาง, การลดและการผลิต
ระบบลดสภาพประกอบ, ใช้เข็มขัด ESD antistaic เพื่อขนส่งผลิตภัณฑ์ที่แยกออกจากด้านบน, และขยะถูกขนส่งในด้านล่าง, ประหยัดพื้นที่มากด้วยวิธีนี้.
