| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-PF-PUR30CC |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500 ชิ้นต่อเดือน |

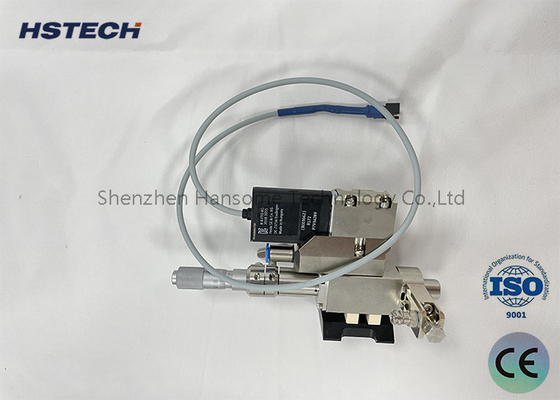

PT100 PUR Jetting Valve HS-PF-PUR30CC วาล์วระบายสําหรับ SMT/FPC/PCB การประกอบ
เปิดตัว
พีอาร์เจตติ้งแวลล์ (PUR Jetting Valve) เป็นอุปกรณ์ที่ใช้ในการฉีดสับพอลิอุเรธาน (Polyurethane Adhesive) หรือวัสดุเหลวที่มีความแน่นสูงคล้ายๆ กันการผลิตรถยนต์, ท้องอากาศและสาขาอุตสาหกรรมอื่น ๆ ที่ต้องการการใช้กาวที่แม่นยํา
The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots
มันมีลักษณะและหน้าที่หลัก ๆ ดังนี้
1การเจ็ตระยะความแม่นยําสูง: PUR Jetting Valve ใช้เทคโนโลยีเจ็ตระยะที่ทันสมัยเพื่อควบคุมปริมาณ ความเร็ว และตําแหน่งของการฉีดกาวด้วยวิธีที่แม่นยํามากความแม่นยํานี้ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการการใช้คลอมความแม่นยําสูง, เช่นการติดตั้งและปิดประกอบความแม่นยํา
2การปรับและโปรแกรม: อุปกรณ์มีปริมาตรการฉีดปรับ เช่น ความดันฉีดกาว เวลาฉีดกาว และโหมดฉีดกาวซึ่งทําให้ผู้ประกอบการสามารถปรับปรุงและปรับปรุงได้ตามความต้องการการใช้งานเฉพาะเจาะจงบาง PUR Jetting Valve ยังมีฟังก์ชันที่สามารถเขียนโปรแกรมได้ ซึ่งสามารถตั้งค่าล่วงหน้าหลายรูปแบบและเส้นทางการฉีดกาวเพื่อปรับตัวให้เข้ากับความต้องการของกระบวนการที่แตกต่างกัน
3.การผลิตที่ประสิทธิภาพ: PUR Jetting Valve มีความเร็วการพ่นกาวที่เร็วและเวลาตอบสนองเพื่อเพิ่มประสิทธิภาพการผลิตสามารถทําหน้าที่เคลือบเค็มได้อย่างรวดเร็วและแม่นยําและปรับปรุงความสามารถในการผลิตและประสิทธิภาพของสายการผลิต
4ความสามารถปรับปรุงได้อย่างแข็งแรง: PUR Jetting Valve เหมาะสําหรับวัสดุกาวที่มีความแน่นและความเหลวหลากหลาย, รวมถึงกาวพอลิอุเรธาน, กาวเอโป็กซี่, กาวซิลิโคน, เป็นต้นความยืดหยุ่นของการออกแบบจมูกและวาล์วทําให้มันสามารถปรับปรุงให้กับคุณสมบัติกาวและความต้องการการใช้งานที่แตกต่างกัน.
5.ฟังก์ชันทําความสะอาดด้วยตนเอง: บาง PUR Jetting Valve ที่มีความก้าวหน้ามีฟังก์ชันทําความสะอาดด้วยตนเอง, ซึ่งสามารถกําจัดกาวที่เหลือในช่องน้ําผ่านการล้างของเหลวหรือก๊าซทําความสะอาด,การลดการบดและงานบํารุงรักษา.
หลักการและการควบคุม
30CC PUR แวลล์เจตติ้ง
1วาล์วฉีด PUR ประกอบด้วยโมดูลทําความร้อนกลอง, โมดูลปิดความดัน, โมดูลทําความร้อนระบายน้ํา, โมดูลเส้นทางการไหล, โมดูลร่างของวาล์วและโมดูลระบายความร้อน
2.โมดูลการทําความร้อนกระบอกนํากระบอกและการทําความร้อนในระยะเดียวที่มีอุณหภูมิที่ควบคุมได้ การทําความร้อนเบื้องต้นของเจลเสร็จสิ้น
3โมดูลหมวกกดดัน ปิดและกดดันกลองและควบคุมความดันออกผ่านตัวควบคุม
4โมดูลระบายความร้อนระบายความร้อนและลดเสียงจากร่างของวาล์ว
5วาล์วฉีดไฟฟ้าแบบพีเซโอ ใช้การออกแบบแบบโมดูล ส่วนที่ติดต่อกับเจลถูกออกแบบเป็นโมดูลรันเนอร์และส่วนที่ไม่สัมผัสกับเจลถูกออกแบบเป็นโมดูลรูปร่างวาล์ว.
6. โมดูลเส้นทางการไหลสามารถเปลี่ยนเพื่อตอบสนองความต้องการการจัดจําหน่ายในการใช้งานที่แตกต่างกัน
7. กว้างของกระบอกในชุด (จาก 40μm ถึง 500μm)
8ช่องจุลินทรีย์แบ่งเป็นชนิดเจ็ตแบน, ประเภทเข็ม, และประเภทขยาย
9โมดูลรันเนอร์จําเป็นต้องทําความสะอาดเป็นประจําในเครื่องทําความสะอาด ultrasonic. ปริมประทับไม่ควรดําน้ําในสารละลายอินทรีย์. เครื่องมือพิเศษที่จําเป็นต้องทําความสะอาดจมน้ําเพื่อป้องกันความเสียหายของจมน้ํา.
เครื่องควบคุมวาล์วเจต
1.จอสัมผัสควบคุมพีเซโอไฟฟ้า วาล์วฉีดและระบบการจัดจําหน่าย, รองรับการสื่อสาร MES, แรง, ปลอดภัยและน่าเชื่อถือ
2.จอสัมผัสใช้โหมดควบคุมกราฟิก ส่วนประกอบของระบบกระจายและฟังก์ชันการแสดงการควบคุมถูกแสดงด้วยภาพที่ค่อนข้างเรียบง่ายและเข้าใจง่าย
3อุปกรณ์ทําความร้อนด้วยกระบอก: กระบอกต้องทําความร้อนถึงอุณหภูมิที่เหมาะสมก่อนการจัดส่ง อุปกรณ์ทําความร้อนใช้โหมดทําความร้อนในระยะเดียว

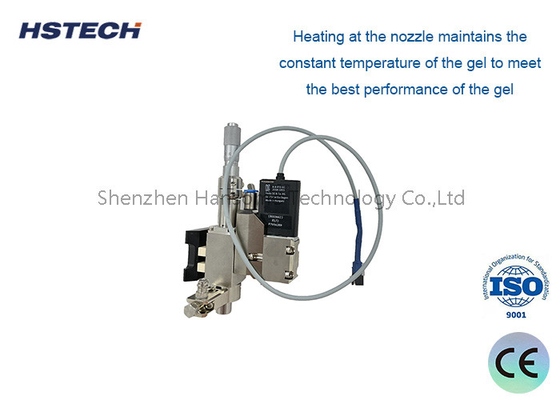

4.การทําความร้อนที่ช่องจมูกรักษาอุณหภูมิคงที่ของเจลเพื่อตอบสนองผลงานที่ดีที่สุดของเจล ผลงานที่ดีที่สุดของคอลโลอยด์
เครื่องปรับความร้อนแบบกระบอกและกระบอก
1ช่องจมน้ําต้องอุ่นขึ้นถึงอุณหภูมิที่เหมาะสม ก่อนการกระจาย เครื่องทําความร้อนใช้โหมดทําความร้อน 2 ขั้นตอน
2.การทําความร้อนที่ช่องจมูกรักษาอุณหภูมิคงที่ของเจลเพื่อตอบสนองผลงานที่ดีที่สุดของเจล ผลงานที่ดีที่สุดของคอลโลอยด์
รายละเอียด
| รุ่น | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| ขนาด (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| น้ําหนัก | ประมาณ 1.2 กิโลกรัม | ประมาณ 1.5 กิโลกรัม |
| วัสดุของบล็อกกันความร้อน | PEEK | PEEK |
| วิธีการวัดอุณหภูมิ | PT100 | PT100 |
| อุณหภูมิในการทําความร้อนในถัง | ≤ 150°C | ≤ 160°C |
| ความดันอากาศในฉีด | 0 ~ 2.0Kpa | 0 ~ 2.0Kpa |
| ความแม่นยําในการกระจายกาว | >98% | >98% |
| ความกว้างขั้นต่ําของสายกาว | 0.35 มม | 0.5MM |
| ระยะความแน่น | 1 ~ 100000Cps | 1 ~ 100000Cps |
| ความเร็วของเครื่องบิน | 200 จุด/วินาที | 200 จุด/วินาที |
| วัสดุของวาล์ว | สแตนเลสที่แข็งแรงมาก | สแตนเลสที่แข็งแรงมาก |
| วัสดุของจมูก | โลหะตองกราน | โลหะตองกราน |
| โลเตจการทําความร้อน | 220V | 220V |
| อุณหภูมิในการทําความร้อนของที่นั่ง | ≤ 250°C | ≤ 250°C |
| ความดันอากาศของวาล์ว | 6.5 ~ 7.0Kpa | 6.0 ~ 7.0Kpa |
| ปริมาตรการกระจายกาว | 0.3nl | 0.3nl |
| กว้างของกาวที่ส่งมากที่สุด | 0.3MM | 0.4MM |
| แหล่งพลังงาน | ก๊าซดันแห้ง | ก๊าซดันแห้ง |
| น้ําเหลวที่ใช้ได้ | PUR สารติดต่อหลอมร้อน ผลิตภัณฑ์ซิลิโคน ธาตุ epoxy ฯลฯ | สารสอดหลอมร้อนส่วนใหญ่ ซิลิโคน คลอมสีแดง ธ อร์เอปอ๊กซี่ คลอมสีดํา เป็นต้น |
ข้อดี
1.เครื่องทําความร้อนท่อเหมาะสําหรับ 30cc, 100cc, 300cc เคลือบละลายร้อนที่มีปริมาณที่แตกต่างกัน
2การออกแบบแบบจําแนก, แลกเปลี่ยนชิ้นส่วนง่าย, การแก้ไขปัญหาง่าย, การใช้งานในกระบวนการที่หลากหลาย
3. ปริมาตรของสเปรย์สามารถมีความแม่นยํา 0.3nL, สเปรย์การติดตามจุดความแม่นยําสูงถึง 98%
4. ขั้นต่ํา 0.17 มม ความกว้างเส้น, ขั้นต่ํา 0.15 มม กว้างจุดของกระบวนการฉีดกาวละลายร้อนสามารถทํา
5สามารถจับคู่กับทุกรูปแบบในตลาดได้
สาขาใช้งาน
SMT/FPC/PCB การประกอบ, การประกอบจอจอแบน, การบรรจุครึ่งตัวนํา, อุตสาหกรรม LED, อุตสาหกรรมอุปกรณ์การแพทย์, อุตสาหกรรมชั้นในที่ไม่ได้มีเครื่องหมาย
