การออกแบบแบบจําหน่าย PUR Jetting Valve HS-PF-PUR30CC การจัดสรรความละเอียดสูง

วาล์วพ่นเจ็ท PUR แบบโมดูลาร์ HS-PF-PUR30CC สำหรับการจ่ายกาวร้อนความแม่นยำสูงแบบไม่สัมผัส

แนะนำผลิตภัณฑ์

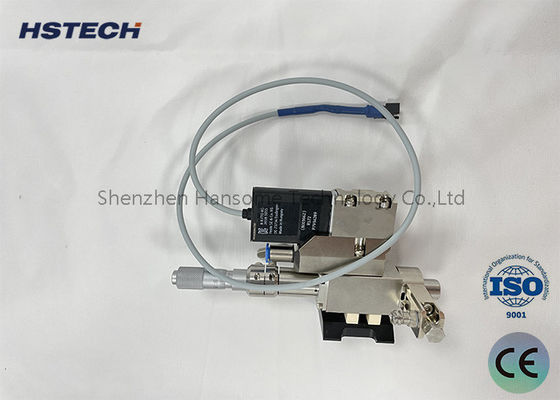

HS-PF-PUR30CC เป็นวาล์วพ่นเจ็ท PUR ประสิทธิภาพสูงที่ออกแบบมาสำหรับการจ่ายกาวร้อนแบบแม่นยำใน SMT, PCBA, การบรรจุภัณฑ์เซมิคอนดักเตอร์, การประกอบ LED และการผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค รองรับการพ่น PUR, กาวร้อน และของเหลวความหนืดสูงอื่นๆ แบบไม่สัมผัส ช่วยให้ได้ขนาดจุดที่สม่ำเสมอ, ความกว้างเส้นที่เสถียร และประสิทธิภาพการยึดติดที่เชื่อถือได้ในสายการผลิตอัตโนมัติ

ด้วยห้องกาวที่ให้ความร้อนขนาด 30CC และการออกแบบการควบคุมอุณหภูมิในตัว วาล์วจะรักษาความหนืดของกาวให้คงที่ระหว่างการทำงานต่อเนื่อง ซึ่งช่วยลดการเกิดเส้นใย, การหยด และความผันผวนของปริมาตรที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ ทำให้เหมาะสำหรับการจ่ายแบบความเร็วสูง, การเติมใต้ผิว, การยึดขอบ, การปิดกั้นและเติม และการใช้งานการยึดโครงสร้าง

หลักการและการควบคุม

1. วาล์วฉีด PUR ประกอบด้วยโมดูลทำความร้อนกระบอกสูบ, โมดูลฝาปิดแรงดัน, โมดูลทำความร้อนหัวฉีด, โมดูลทางเดินของไหล, โมดูลตัววาล์ว และโมดูลระบายความร้อน

2. โมดูลทำความร้อนกระบอกสูบจะรองรับกระบอกสูบพร้อมกับการทำความร้อนแบบขั้นตอนเดียวพร้อมการควบคุมอุณหภูมิ การทำความร้อนเริ่มต้นของเจลจะเสร็จสมบูรณ์

3. โมดูลฝาปิดแรงดันจะปิดผนึกและสร้างแรงดันให้กับกระบอกสูบ และควบคุมแรงดันขาออกผ่านคอนโทรลเลอร์

4. โมดูลระบายความร้อนจะระบายความร้อนและลดเสียงรบกวนจากตัววาล์ว

5. วาล์วฉีดแบบเพียโซอิเล็กทริกใช้การออกแบบแบบโมดูลาร์ ส่วนที่สัมผัสกับเจลจะถูกออกแบบเป็นโมดูลทางวิ่ง และส่วนที่ไม่สัมผัสกับเจลจะถูกออกแบบเป็นโมดูลตัววาล์ว

6. โมดูลทางเดินของไหลสามารถเปลี่ยนแปลงได้เพื่อตอบสนองความต้องการในการจ่ายในแอปพลิเคชันที่แตกต่างกัน

7. ขนาดเส้นผ่านศูนย์กลางหัวฉีดในซีรีส์ (ตั้งแต่ 40µm ถึง 500µm)

8. หัวฉีดแบ่งออกเป็นประเภทหัวฉีดแบน, ประเภทเข็ม และประเภทต่อขยาย

9. โมดูลทางวิ่งต้องได้รับการทำความสะอาดเป็นประจำในเครื่องทำความสะอาดอัลตราโซนิก ซีลต้องไม่แช่ในตัวทำละลายอินทรีย์ ต้องใช้เครื่องมือพิเศษในการทำความสะอาดหัวฉีดเพื่อป้องกันความเสียหายต่อหัวฉีด

คอนโทรลเลอร์วาล์วพ่นเจ็ท

1. หน้าจอสัมผัสควบคุมวาล์วฉีดแบบเพียโซอิเล็กทริกและระบบจ่าย รองรับการสื่อสาร MES, มีประสิทธิภาพ, ปลอดภัย และเชื่อถือได้

2. หน้าจอสัมผัสใช้โหมดควบคุมแบบกราฟิก ส่วนประกอบของระบบจ่ายและฟังก์ชันการแสดงผลการควบคุมจะแสดงผลแบบกราฟิก ซึ่งกระชับและเข้าใจง่าย

3. อุปกรณ์ทำความร้อนหัวฉีด: จำเป็นต้องให้ความร้อนแก่หัวฉีดที่อุณหภูมิที่เหมาะสมก่อนการจ่าย อุปกรณ์ทำความร้อนใช้โหมดการทำความร้อนแบบขั้นตอนเดียว

4. การให้ความร้อนที่หัวฉีดจะรักษาอุณหภูมิของเจลให้คงที่เพื่อให้ได้ประสิทธิภาพที่ดีที่สุดของเจล ประสิทธิภาพที่ดีที่สุดของคอลลอยด์

การให้ความร้อนหัวฉีดและกระบอกสูบ

1. จำเป็นต้องให้ความร้อนแก่หัวฉีดที่อุณหภูมิที่เหมาะสมก่อนการจ่าย อุปกรณ์ทำความร้อนใช้โหมดการทำความร้อนแบบสองขั้นตอน

2. การให้ความร้อนที่หัวฉีดจะรักษาอุณหภูมิของเจลให้คงที่เพื่อให้ได้ประสิทธิภาพที่ดีที่สุดของเจล ประสิทธิภาพที่ดีที่สุดของคอลลอยด์

ข้อมูลจำเพาะ

ข้อดี

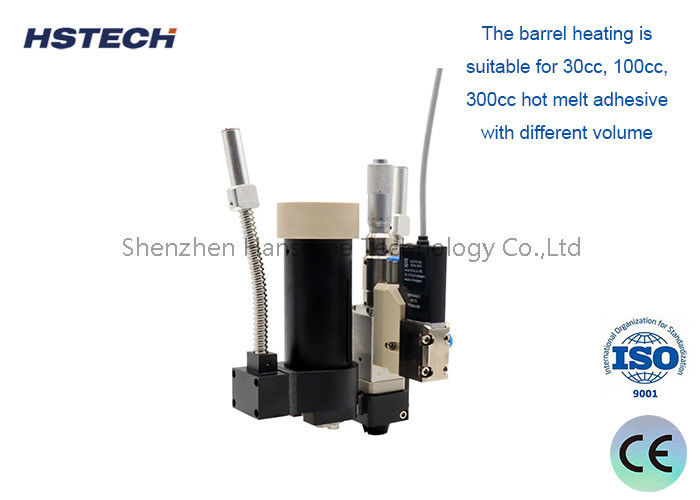

1. การทำความร้อนกระบอกสูบเหมาะสำหรับกาวร้อนขนาด 30cc, 100cc, 300cc ที่มีปริมาตรต่างกัน

2. การออกแบบแบบโมดูลาร์, เปลี่ยนชิ้นส่วนได้ง่าย, แก้ไขข้อบกพร่องได้ง่าย, การใช้งานกระบวนการที่หลากหลาย

3. ปริมาณการพ่นสามารถแม่นยำถึง 0.3nL, ความแม่นยำของความสม่ำเสมอของจุดกาวที่พ่นได้ถึง 98%

4. สามารถทำได้ด้วยความกว้างเส้นขั้นต่ำ 0.17 มม., เส้นผ่านศูนย์กลางจุดขั้นต่ำ 0.15 มม. ของกระบวนการพ่นกาวร้อน

5. สามารถจับคู่กับแพลตฟอร์มการเคลื่อนที่ใดก็ได้ในตลาด

สถานการณ์การใช้งาน

• การประกอบ SMT และ PCBA
  เหมาะสำหรับการยึดชิ้นส่วนล่วงหน้า, การยึดโครงสร้าง, และการจ่ายกาวเฉพาะจุดบนแผงวงจร PCB และ PCBA
• การยึดด้วยกาวร้อน PUR
  ใช้สำหรับกระบวนการยึดที่ต้องการกาว PUR ที่ให้ความร้อน เช่น การปิดผนึกกรอบ, การยึดขอบ, และการยึดประกอบ
• การผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
  เหมาะสำหรับสมาร์ทโฟน, แท็บเล็ต, อุปกรณ์สวมใส่, กล้อง, และอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่ต้องการการวางกาวที่แม่นยำ
• การประกอบโมดูล LED และแสงสว่าง
  รองรับการจ่ายกาวสำหรับโมดูล LED, แถบแสง, ฮีทซิงค์, และการยึดชิ้นส่วนออปติคัล
• การบรรจุภัณฑ์เซมิคอนดักเตอร์และชิป
  สามารถนำไปใช้ในกระบวนการเติมใต้ผิว, การปิดกั้นและเติม, การปิดผนึกขอบ, และการเคลือบป้องกัน
• อิเล็กทรอนิกส์ยานยนต์และ PCBA อุตสาหกรรม
  ช่วยปรับปรุงความสม่ำเสมอของการยึดสำหรับแผงควบคุม, โมดูลเซ็นเซอร์, โมดูลพลังงาน, และการประกอบที่มีความน่าเชื่อถือสูง

ทำไมต้องเลือกวาล์วพ่นเจ็ท PUR HS-PF-PUR30CC ของเรา

• ออกแบบมาเฉพาะสำหรับแอปพลิเคชัน PUR และกาวร้อน
  วาล์วได้รับการออกแบบมาเพื่อจัดการกับกาวความหนืดสูงที่ให้ความร้อน ทำให้เหมาะสำหรับกระบวนการจ่าย PUR ที่มีความต้องการสูง
• คุณภาพการพ่นที่เสถียร
  การออกแบบการให้ความร้อนและทางเดินของไหลในตัวช่วยรักษาความเสถียรของกาว ลดการเกิดเส้นใย, การหยด และปริมาตรจุดที่ไม่สม่ำเสมอ
• การป้องกันกระบวนการแบบไม่สัมผัส
  การจ่ายแบบพ่นเจ็ทช่วยลดการสัมผัสของหัวฉีดกับชิ้นงาน ช่วยปกป้องส่วนประกอบที่ละเอียดอ่อนและพื้นผิวที่ไม่เรียบ
• การรวมเข้ากับสายการผลิตอัตโนมัติได้ง่าย
  สามารถติดตั้งบนแท่นจ่ายมาตรฐานและควบคุมผ่านคอนโทรลเลอร์จ่ายหรือระบบอัตโนมัติ
• ความจุ 30CC ที่ใช้งานได้จริง
  ห้องขนาด 30CC ช่วยรักษาสมดุลระหว่างเวลาการทำงานต่อเนื่องและพื้นที่อุปกรณ์ รองรับการผลิตที่มีประสิทธิภาพโดยไม่ต้องเติมบ่อย
• การออกแบบที่บำรุงรักษาง่าย
  ส่วนประกอบแบบโมดูลาร์ช่วยให้ทำความสะอาด, เปลี่ยนหัวฉีด และบำรุงรักษาประจำวันได้ง่ายขึ้น ช่วยลดการหยุดชะงักของการผลิต
• มีบริการสนับสนุนทางเทคนิค
  เราสามารถช่วยยืนยันหัวฉีดที่เหมาะสม, การตั้งค่าอุณหภูมิ, การจับคู่คอนโทรลเลอร์ และพารามิเตอร์กระบวนการตามประเภทกาวและการใช้งานของคุณ

ติดต่อเราเพื่อขอใบเสนอราคา

หากคุณต้องการวาล์วพ่นเจ็ท PUR ที่เชื่อถือได้สำหรับการจ่ายกาวร้อน, HS-PF-PUR30CC สามารถเป็นตัวเลือกที่แข็งแกร่งสำหรับการยึดอัตโนมัติและการจ่ายที่แม่นยำ

โปรดแจ้งประเภทกาว, ความหนืด, ขนาดจุดหรือความกว้างเส้นที่ต้องการ, ความเร็วในการจ่าย, อุณหภูมิการทำงาน และข้อกำหนดอินเทอร์เฟซเครื่องจักร เราจะช่วยแนะนำการกำหนดค่าที่เหมาะสมและจัดทำใบเสนอราคาตามนั้น
