| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | CM-610 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

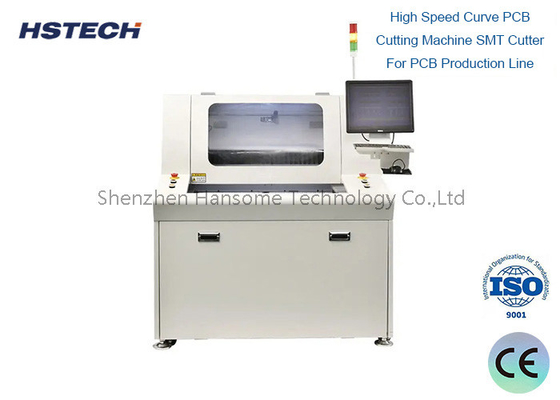

อุปกรณ์ประกอบเครื่อง PCBA Router ประเภทเครื่องบดพลาตฟอร์มคู่ที่มีประสิทธิภาพสูงกว่า
เปิดตัว
เครื่องตัด PCBA เป็นอุปกรณ์ที่ใช้ในกระบวนการผลิตอิเล็กทรอนิกส์ใช้เป็นหลักในการตัดการประกอบแผงวงจรพิมพ์ (PCBA) เป็นแผงวงจรส่วนตัวที่อิสระ.
PCBA Router Machine มีลักษณะและฟังก์ชันดังต่อไปนี้:
1ความแม่นยําในการตัด: เครื่องตัด PCBA Router Machine สามารถดําเนินการตัดความแม่นยําสูง, รับประกันว่า PCBA ถูกตัดเป็นแผ่นวงจรส่วนตัวที่ตอบสนองความต้องการมันใช้เครื่องมือการตัดความแม่นยําและระบบควบคุมเพื่อบรรลุตําแหน่งการตัดที่แม่นยําและขนาด.
2การทํางานโดยอัตโนมัติ: เครื่องเหล่านี้มักมีฟังก์ชันการทํางานโดยอัตโนมัติและสามารถทํางานผ่านโปรแกรมและปริมาตรที่กําหนดไว้ก่อนผู้ประกอบการเพียงแค่จําเป็นต้องตั้งค่าการตัดและวาง PCBA ที่จะตัด, และเครื่องจะดําเนินการตัดโดยอัตโนมัติ, ปรับปรุงประสิทธิภาพการผลิตและลดการทํางานมือ.
3.วิธีการตัด: เครื่องตัด PCBA Router มักใช้เครื่องมือตัด เช่น เครื่องตัดหมุนเร็วสูงหรือหัวตัด เพื่อดําเนินการตัดเครื่องตัดสามารถเปลี่ยนและปรับตามความต้องการการตัดที่แตกต่างกันเพื่อรองรับ PCBA แบบและขนาดที่แตกต่างกัน.
4.ตัดชั้นติด: ระหว่างกระบวนการตัด, PCBA Router Machine สามารถตัดชั้นติดบน PCBA.สารผสมติดคือเครื่องหมายและสัญลักษณ์ที่ใช้ในการระบุและปกป้องส่วนประกอบ, และเครื่องตัดสามารถตัดมันตามความต้องการเพื่อให้มีขอบแผ่นและลักษณะที่ชัดเจน
5.การปล่อยและการสะสมสลัก: กระบวนการตัดจะผลิตชิปตัดและวัสดุเสียเครื่องจักร PCBA Router สามารถได้รับการจัดสรรด้วยระบบการปล่อย slag และอุปกรณ์การรวบรวมเพื่อการกําจัดและรวบรวมวัสดุเสียอย่างมีประสิทธิภาพและรักษาพื้นที่ทํางานสะอาด.
ลักษณะ
1, เครื่องปั่นชนิด PCB Router ด้วยความละเอียดสูงและความสะอาดสูง
2พลาตฟอร์มประเภทตู้ที่ใช้สกัดสกัดสกัดสกัดสกัดสกัดของห้องความสะอาด
3การเก็บฝุ่นด้านบนมีประสิทธิภาพสูงกว่าด้านล่าง และมีเสียงต่ํากว่า

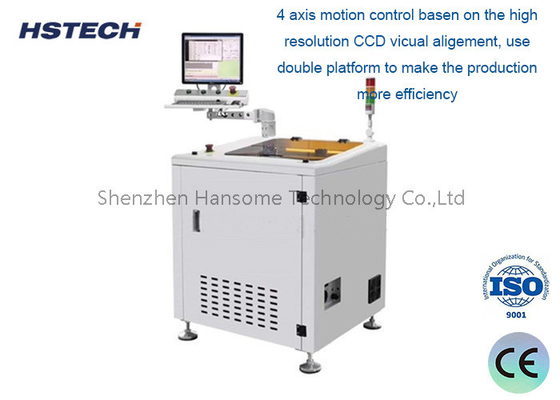

4, การออกแบบแพลตฟอร์มสองแบบ ใช้งานและบํารุงรักษาง่าย
5, การใช้งานสําหรับ 350 * 350mm pcba, ขนาดใหญ่สามารถปรับแต่งได้
6, อัพเกรดกับหุ่นยนต์เพื่อทําหน้าที่ในแถว.
รายละเอียด
| รุ่น | CM-610 | CM-610max |
| ขนาด PCB มากที่สุด | ขนาด 350x350 มิลลิเมตร | 450x450 มม. |
| ขนาด PCB ขั้นต่ํา | 5x5 มิลลิเมตร | |
| ความหนาของ PCB | 0.4 ~ 6 มิลลิเมตร | |
| ความสูงของโต๊ะทํางาน | 850 มม | |
| รูปแบบการบรรทุก | การให้อาหารและปล่อยด้วยมือ | |
| การตั้งตําแหน่ง PCB | เครื่องยางยางยางยาง | |
| การตัด spindle / ความเร็ว | Sycotec ผลิตในเยอรมนี 5000-60000 rpm | |
| ประเภทการเย็น | ประเภทเย็นด้วยตัวเอง | |
| การตรวจสอบมีดหัก | ใช่ | |
| ความเร็วในการตัด | 1-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 การหมุนขวา,เหล็กตองเฟรม | |
| ความแม่นยําในการตั้งตําแหน่งซ้ํา | ± 0.02 มม. | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| การวางโปรแกรมขั้นตอน | การนําเข้าหรือแก้ไข GERBER การวาดภาพผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8KG/cm3 | |
| พลังงานไฟฟ้า | AC380V±5%, 50/60Hz,3KW | |
| ขนาดของเครื่อง | 1250*1000*1650 มิลลิเมตร | 1350*1100*1650 |
| น้ําหนักของเครื่อง | ประมาณ 900kg | |
ขนาดของเครื่อง
ข้อมูลเครื่อง
ระบบ Super Vision ((พร้อมกล้องถ่ายภาพอุตสาหกรรมเยอรมนี และเลนส์ Moritex ยี่ห้อญี่ปุ่น) และอุปกรณ์เก็บฝุ่นด้านบนแปรง ESD
ระบบตัดรวม ((การตัดด้วย jig หรือนิ้วแม่เหล็ก) และนิ้วแม่เหล็ก PIN ((การออกแบบสิทธิบัตร)
ระบบการตัดที่น่าเชื่อถือ ((ใช้เยอรมนี Sycotec spindle และความถี่กลับ),Win7/Win10 ระบบภาษาอังกฤษ
