| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | CM-610 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

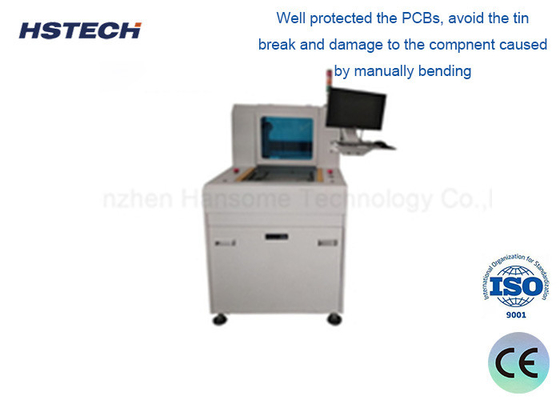

อัตโนมัติความเร็วสูง PCB ใต้เครื่องเคลื่อนที่เก็บฝุ่นด้วยการให้อาหารตู้
เครื่องปั่น PCB (พิมพ์แผ่นวงจร) เป็นเครื่องที่ใช้เพื่อผลิตแผ่นวงจรพิมพ์พวกเขามีบทบาทสําคัญในการผลิตอิเล็กทรอนิกส์สําหรับการดําเนินงาน เช่นการกําจัดส่วนที่ไม่ต้องการจาก PCB หลายชั้น, การสร้างร่องรอยวงจร, การเปิดรูและการปรับรูปร่าง. เครื่องเหล่านี้มักมีความแม่นยําในการบดสูงและสามารถกําจัด PCB ได้อย่างแม่นยํา.ส่วนที่ไม่จําเป็นในวงจรทําให้วงจรมีความน่าเชื่อถือ.
เครื่องกํากับทาง PCB มีบทบาทสําคัญในการผลิตแผ่นวงจร: การกําจัดวัสดุที่เกิน, การสร้างรอยวงจร, การเปิดรู, และการปรับรูปร่าง
เครื่องกํากับทาง PCB ใช้อย่างแพร่หลายในสาขาผลิตอิเล็กทรอนิกส์และการผลิตแผ่นวงจร รวมถึง แต่ไม่จํากัดกับสาขาการใช้งานต่อไปนี้:การผลิตอุปกรณ์อิเล็กทรอนิกส์, อุปกรณ์สื่อสาร ระบบควบคุมอุตสาหกรรม อุปกรณ์การแพทย์ ท้องอากาศ และการป้องกันชาติ
เครื่องมอบทาง PCB ปกติต้องเข้ากันได้กับโปรแกรม CAD (การออกแบบด้วยคอมพิวเตอร์) เพื่อแปลงไฟล์ออกแบบเป็นเส้นทางการบดจริงพวกเขาจําเป็นต้องเข้ากันได้กับอุปกรณ์การประกอบ PCB และอุปกรณ์ตรวจสอบ เพื่อให้กระบวนการผลิตเรียบร้อยและสม่ําเสมอ.
เครื่องรูเตอร์ PCB เป็นเครื่องมือที่จําเป็นในกระบวนการผลิตอิเล็กทรอนิกส์ มันมีบทบาทสําคัญในการผลิตแผ่นวงจรพิมพ์ที่มีคุณภาพสูงและแม่นยําคุณสมบัติความแม่นยําสูงและอัตโนมัติของเครื่องจักรเหล่านี้ช่วยเพิ่มประสิทธิภาพการผลิตและรับประกันความน่าเชื่อถือและผลิตภัณฑ์อิเล็กทรอนิกส์.
ลักษณะ
1ระบบปฏิบัติการโปรแกรมภาษาจีน/ภาษาอังกฤษ

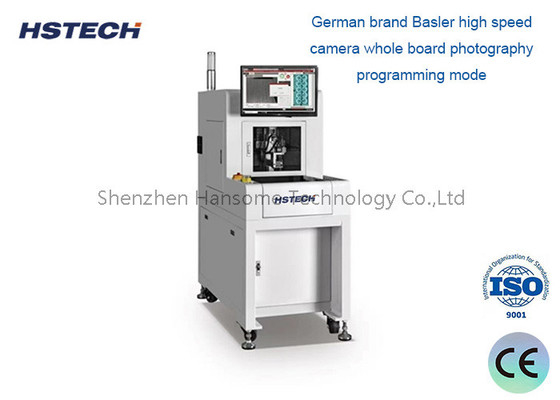

2กล้องความเร็วสูงของแบรนด์เยอรมัน Basler โปรแกรมการถ่ายภาพทั้งแผ่น สามารถควบคุมและแก้ไขความผิดพลาดจากระยะไกลได้
3. อุปกรณ์พร้อมกับเครื่องมือทางเดินทางอัตโนมัติ ((bit) เปลี่ยนแปลง การตรวจพบเครื่องมือหัก การแก้ไขความสูงของเครื่องมือ
4การทํางานบนโต๊ะเดียว สามารถใช้ได้ด้วยการรวมกันของเครื่องจักรสองเครื่อง ส่วนอุปกรณ์สามารถใช้งานโดยไม่มีคนขับโดยใช้หุ่นยนต์
รายละเอียด
| รุ่นเครื่อง | RTการประมวลผล |
| ขนาดของผง PCB | 310*360MM |
| อุปกรณ์ตัด | V-groove, Stamp hole, point circular เป็นต้น |
| โต๊ะตัด | โต๊ะเดียว |
| ความแม่นยําในการตัด | ± 0.08MM |
| ความแม่นยําซ้ํา | ± 0.015MM |
| ความเร็วเคลื่อนที่แกนสูงสุด | X,Y1,Y2:1000mm/s,แกน Z:800mm/s |
| สปินด์ | ยี่ห้อจีน |
| โหมดการเปลี่ยนเครื่องมือ | การเปลี่ยนเครื่องมือด้วยมือ |
| ความเร็วในการนําทางของสปินด์ | MAX: 60000 รอบ / นาที |
| การตรวจจับเครื่องมือ | อัตโนมัติเครื่องมือซึม, การทําลายเครื่องมือ (ไม่จําเป็น) |
| ความเร็วในการตัด | ปรับได้ 5~100mm/s |
| ความหนาในการตัด PCB | 0.3-3.0MM |
| วิธีการเขียนโปรแกรม | การถ่ายภาพทั้งแผ่น การสอนการวาดภาพ |
| วิธีควบคุม | ระบบควบคุม 3 แกนความแม่นยํา PC |
| X,Y1,Y2,Z โมโต้ขับเคลื่อน | การขับเคลื่อน servo ในบ้าน (ตัวเลือก Panasonic) |
| ขนาดของบิตการ маршрутизироватьที่เหมาะสม | 0.8 ละ 3.0 มม |
| พลังงานไฟฟ้า | AC220V 50/60HZ ระยะเดียว |
| ขนาดเครื่อง | L*W*H ((1250mm*650mm*1550mm) |
| น้ําหนักของเครื่อง | 300 กิโลกรัม |
| พลังงานของเครื่องล้างฝุ่น | 3 HP |
| พลังงานพลังงานสําหรับเครื่องล้างฝุ่น | AC380V 3 ขั้นตอน |
| ขนาดไม่ฝุ่น | L*W*H ((800mm*400mm*780mm) |
| ขนาดเครื่องล้างฝุ่น | 60 กก. |
| วิธีทําความสะอาดฝุ่น | การทําความสะอาดด้านบน / ขนาดด้านล่าง (ไม่จําเป็น) |
ข้อมูลเครื่อง
ระบบ Super Vision ((พร้อมกล้องถ่ายภาพอุตสาหกรรมเยอรมนี และเลนส์ Moritex ยี่ห้อญี่ปุ่น) และอุปกรณ์เก็บฝุ่นด้านบนแปรง ESD
ระบบตัดรวม ((การตัดด้วย jig หรือนิ้วแม่เหล็ก) และนิ้วแม่เหล็ก PIN ((การออกแบบสิทธิบัตร)
ระบบการตัดที่น่าเชื่อถือ ((ใช้เยอรมนี Sycotec spindle และความถี่กลับ),Win7/Win10 ระบบเวอร์ชั่นภาษาอังกฤษ
