| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | CM-610 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

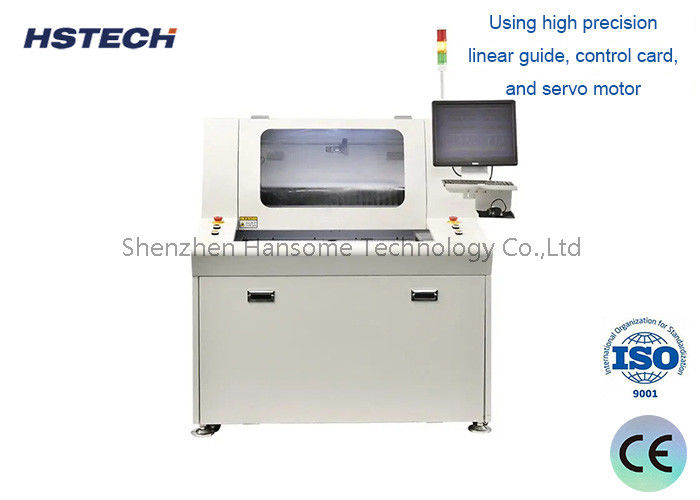

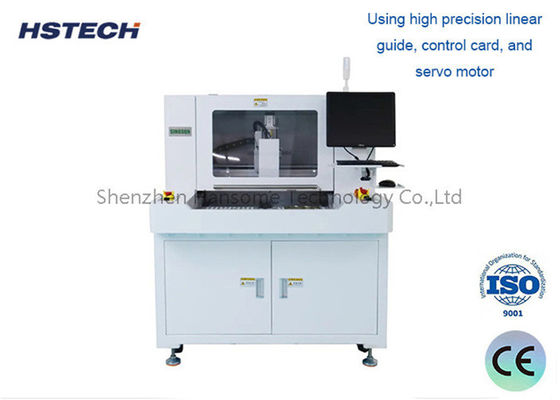

เครื่องเราเตอร์ PCBA แบบป้อนลิ้นชักคู่รวมเป็นแพลตฟอร์มเดียว
บทนำ
PCBA Router (เครื่องแยกแผงวงจรพิมพ์) เป็นอุปกรณ์อัตโนมัติที่ใช้ในการตัดและแยก PCB (แผงวงจรพิมพ์) หรือ PCBA (ชุดประกอบแผงวงจรพิมพ์) ส่วนใหญ่ใช้ในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์เพื่อให้แน่ใจว่ากระบวนการแยกแผงมีประสิทธิภาพ แม่นยำ และไม่ทำให้ส่วนประกอบเสียหาย
คุณสมบัติ
1, เราเตอร์ PCB ชนิดกัดที่มีความแม่นยำสูงและความสะอาดสูง แพลตฟอร์มการทำงานแบบขนานคู่และแกนหมุนเดี่ยว
2, ขนาดเล็ก แพลตฟอร์มชนิดลิ้นชักได้รับการออกแบบมาเพื่อหลีกเลี่ยงมลพิษของห้องสะอาด
3, การเก็บฝุ่นด้านบนมีประสิทธิภาพสูงกว่าด้านล่างและมีเสียงรบกวนน้อยกว่า
4, การออกแบบแพลตฟอร์มคู่ ใช้งานง่ายและบำรุงรักษา
5, การประยุกต์ใช้สำหรับ pcba ขนาด 350*350 มม. สามารถปรับแต่งขนาดที่ใหญ่กว่าได้
6, อัพเกรดด้วยหุ่นยนต์เพื่อให้ตระหนักถึงฟังก์ชันอินไลน์ (ตัวเลือก)
ข้อมูลจำเพาะ
| รุ่น | CM-610 | CM-610max |
| ขนาด PCB สูงสุด | 350x350mm | 450x450mm |
| ขนาด PCB ต่ำสุด | 5x5mm | |
| ความหนา PCB | 0.4~6mm | |
| ความสูงโต๊ะทำงาน | 850mm | |
| โหมดการโหลด | การป้อนและการปล่อยด้วยตนเอง | |
| การวางตำแหน่ง PCB | เดือยแม่เหล็กหรือจิ๊ก | |
| แกนหมุน/ความเร็วในการตัด | Sycotec, ผลิตในเยอรมนี, 5000-60000rpm | |
| ประเภทการระบายความร้อน | ชนิดระบายความร้อนด้วยตัวเอง | |
| การตรวจสอบมีดหัก | ใช่ | |
| ความเร็วในการตัด | 1-100mm/s | |
| ความแม่นยำในการตัด | ±0.05mm | |
| ชุดกัด | φ0.8~φ3.0 หมุนขวา, เหล็กทังสเตน | |
| ความแม่นยำในการวางตำแหน่งซ้ำ | ±0.02mm | |
| ความเร็วในการเคลื่อนที่ของพิกัด | 1000mm/s | |
| การเขียนโปรแกรมขั้นตอน | นำเข้าหรือแก้ไขภาพวาด GERBER ผ่านระบบภาพ | |
| การจ่ายอากาศ | 5-8KG/cm³ | |
| แหล่งจ่ายไฟ | AC380V±5%,50/60Hz,3KW | |
| ขนาดเครื่อง | 1250*1000*1650mm | 1350*1100*1650 |
| น้ำหนักเครื่อง | ประมาณ 900 กก. | |
ขนาดเครื่อง
รายละเอียดเครื่อง
ระบบ Super Vision (ติดตั้งกล้องถ่ายภาพอุตสาหกรรมของเยอรมนีและเลนส์ Moritex แบรนด์ญี่ปุ่น) และอุปกรณ์เก็บฝุ่นด้านบนแบบแปรง ESD
ระบบตัดแบบบูรณาการ (ตัดด้วยจิ๊กหรือเดือยแม่เหล็ก) และ PIN เดือยแม่เหล็ก (การออกแบบสิทธิบัตร)
ระบบตัดที่เชื่อถือได้ (ใช้แกนหมุน Sycotec ของเยอรมนีและอินเวอร์เตอร์ความถี่) ระบบ Win7/Win10 เวอร์ชันภาษาอังกฤษ
