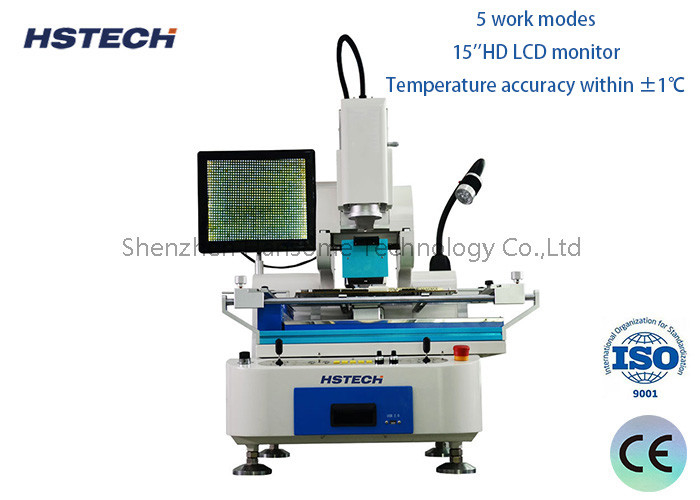

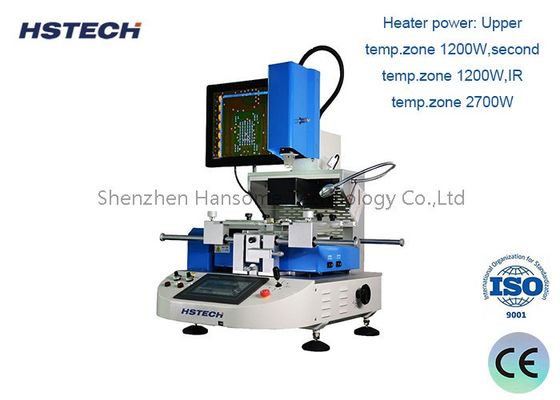

การควบคุม Rocker สอง 4-6bar BGA Rework Station สําหรับการประกอบอิเล็กทรอนิกส์

การควบคุม Rocker สอง 4-6bar BGA Rework Station สําหรับการประกอบอิเล็กทรอนิกส์

คําแนะนํา:

Aสถานีปรับปรุง BGAเป็นอุปกรณ์พิเศษที่ใช้ในการซ่อมแซมและการปรับปรุงชิ้นส่วนของ Ball Grid Array (BGA) บนแผ่นวงจรพิมพ์ (PCB) สถานีเหล่านี้มีความจําเป็นในการผลิตและซ่อมแซมอิเล็กทรอนิกส์ทําให้เทคนิคสามารถเปลี่ยนหรือซ่อม BGA โดยไม่ทําลาย PCB หรือองค์ประกอบรอบ ๆ.

ลักษณะ:

1.การออกแบบหัวอากาศร้อนและการบูรณาการหัวการติดตั้ง, ด้วยฟังก์ชัน soldering และ desoldering อัตโนมัติ
2เครื่องทําความร้อนชั้นบนใช้ระบบอากาศร้อน ทําให้ความร้อนเร็วขึ้น ความร้อนเท่ากัน และความเย็นเร็วขึ้น (อุณหภูมิสามารถสูงถึง 50 ถึง 80 องศาเซลเซียส)
3.Independent 3 เครื่องทําความร้อน. เครื่องทําความร้อนด้านบนและด้านล่างสามารถทําความเข้าใจการเคลื่อนไหวร่วมกันและอัตโนมัติ, สามารถบรรลุ IR ทุกตําแหน่ง. โซนทําความร้อนด้านล่างสามารถถอนขึ้นและลง, การสนับสนุนบอร์ด PCB
4.บอร์ด PCB ใช้สไลเดอร์ความแม่นยําสูงเพื่อให้แน่ใจว่าความแม่นยําการติดตั้งของ BGA และ PCB
5โต๊ะทําความร้อนล่างพิเศษ ผลิตจากวัสดุทําความร้อนที่มีคุณภาพดี นําเข้าจากเยอรมนี
6.ตารางทําความร้อนก่อน, อุปกรณ์ clamping และระบบเย็นสามารถเคลื่อนไหวอย่างรวมในแกน X ที่ทําให้การหาและ desoldering PCB ปลอดภัยและสะดวกสบาย
7แกน X และ Y ใช้มอเตอร์ควบคุมอัตโนมัติการเคลื่อนไหววิธีการที่จะทําให้การปรับตัวรวดเร็วและสะดวกสบายมากขึ้น
8. Rocker สองควบคุมกล้องและบนและพื้นที่ทําความร้อนด้านล่าง เพื่อให้แน่ใจว่าความแม่นยําการจัดอันดับความแม่นยํา
9.พั๊มสูบสูบใน, ปั่น 360 ในเทวดา; ปุ่มปรับการติดตั้งการดูด
10ช่องดูดสามารถตรวจจับความสูงการหยิบและการติดตั้ง BGA ได้โดยอัตโนมัติด้วยความดันที่ควบคุมได้ภายใน 10 กรัม; ความดันศูนย์ที่สามารถใช้ได้สําหรับการหยิบและการติดตั้ง BGA ที่เล็กกว่า
11ระบบการมองแสงความละเอียดสูงสี, สามารถเคลื่อนไหวด้วยมือในแกน X / Y, ด้วยการมองแยก, การขยายและการปรับความละเอียดฟังก์ชัน, อุปกรณ์แยกความผิดพลาดรวม, auto-focus,การทํางานด้วยโปรแกรม, โซมออปติกัล 22x; สามารถทํางานใหม่ได้สูงสุด ขนาด BGA 80 * 80MM
12.ด้วย 10 ภาคของอุณหภูมิขึ้น (ลง) และ 10 ภาคของการควบคุมอุณหภูมิคงที่, สามารถประหยัดหลายภาคของอุณหภูมิ
13.หลายขนาดของเหล็กสลัดจุ้ย, ง่ายสําหรับการเปลี่ยน; สามารถหาที่ในทุกมุม
14. ด้วย 5 ท่าเทอร์โมคอปเปอร์ สามารถตรวจจับและวิเคราะห์อุณหภูมิในเวลาจริงที่หลายจุด
15ด้วยฟังก์ชันแสดงผลการทํางานที่แข็งแกร่ง เพื่อทําให้การควบคุมอุณหภูมิที่น่าเชื่อถือมากขึ้น

รายละเอียด

การใช้งาน:

เหมาะสําหรับโทรศัพท์มือถือ, แฮร์ดดิสก์, คีย์บอร์ด, ของเล่นอิเล็กทรอนิกส์, คอมพิวเตอร์, ดีวีดี, ดอท, พลาสติก, เครื่องใช้ไฟฟ้า, อุปกรณ์สื่อสาร, เครื่องใช้ไฟฟ้า, ของเล่น, การประมวลผลอิเล็กทรอนิกส์,มอเตอร์, มอเตอร์, ส่วน, แท็บเล็ต, คอมพิวเตอร์พับ, กล้องดิจิตอล, เครื่องควบคุมทางไกล, เครื่องพูดทางเดิน, เป็นต้น

ประโยชน์

• ความ ชัดเจน และ ความ ถูกต้อง: ทําให้สามารถถอนและวางส่วนประกอบ BGA ได้อย่างแม่นยํา ลดความเสี่ยงของการเสียหายต่อ PCB
• การ ซ่อมแซม ที่ คุ้มค่า: ขยายอายุการใช้งานของ PCB โดยทําให้สามารถซ่อมแซมแทนการเปลี่ยน ซึ่งสามารถประหยัดต้นทุนในการผลิตและซ่อมแซม
• การทํางานที่ดีขึ้น: ทําให้กระบวนการซ่อมแซมเรียบง่ายขึ้น ทําให้มีเวลาในการดําเนินงานที่เร็วขึ้นในบริเวณการผลิตและการซ่อมแซม
• การควบคุมคุณภาพที่ดีขึ้น: รับประกันว่าส่วนประกอบถูกผสมและสอดคล้องอย่างถูกต้อง สนับสนุนให้ความน่าเชื่อถือของสินค้าดีขึ้นโดยรวม
