| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-ARX-811 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

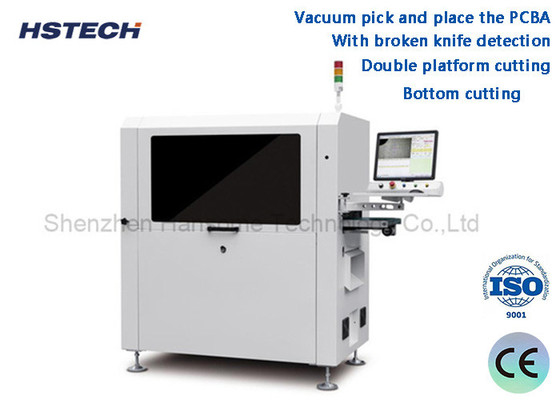

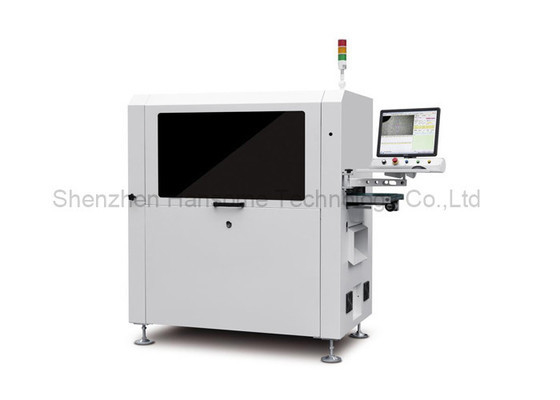

เครื่องตัดพลาตฟอร์มคู่ด้วยมีดหัก การตรวจสอบเครื่องในสาย PCBA Router
คําแนะนํา
เครื่องนี้เป็นเครื่อง inline อัตโนมัติ PCBA routing เครื่อง, ใช้ shank Tungsten steel milling cutter เป็นเครื่องมือ spearating, ทํางานกับเครื่องติดตั้งที่กําหนดเองเพื่อแก้ไข PCBA,นอกจากนี้ก็ล้างฝุ่นด้วย เครื่องเก็บฝุ่นหลังจากตัด, เข็มขัด ESD เพื่อขนส่งไปยังอุปกรณ์ลําดับล่าง
ลักษณะ
1, วัคูมเลือกและวาง PCBA.
2ตัดล่าง
3ตัดเพลตฟอร์มคู่
4, กับการตรวจจับมีดที่แตก
5ติดต่อสายการผลิตอัตโนมัติ
6, สถิติ SPC การทํางานและตรงกับระบบ ERP.
7, สามารถติดตั้งเครื่องเปลี่ยนเครื่องมืออัตโนมัติ, การทํางานกันระเบิดของเครื่องดูดฝุ่นและฟังก์ชันการติดตามปริมาณอากาศ
| รุ่น | ARX-811 | |
| ขนาด PCB มากที่สุด | 260x340 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การตั้งตําแหน่งของเครื่องติดตั้ง | |
| ระบบเก็บ | การดูดดูดดูดดูด | |
| เครื่องตัด/ความเร็ว | 60,000 rpm/min ยี่ห้อเยอรมัน ((ไม่จํากัด 100,000 rpm/min ยี่ห้อเยอรมัน) | |
| ประเภทการเย็น | ประเภทเย็นด้วยตัวเอง | |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ไม่จําเป็น | |
| ตรวจตัดมีด | ใช่ | |
| ความเร็วในการแยก | 5-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 หนทางด้านขวา | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.1 มม | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การรวบรวมขยะ | |
| การเขียนโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1500x850x1600 มิลลิเมตร | |
| น้ําหนัก | ประมาณ 800 กก. | |
ขนาดเครื่อง
รายละเอียด
เครื่องเก็บฝุ่นขนาดล่าง
ระบบ CCD ที่ดีเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์โมริเท็กซ์ และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาดของเครื่อง
การชําระค่าตอบแทนและการตั้งตําแหน่ง ด้วยความมั่นคงและความสามารถในการป้องกันการรบกวน
ชั๊กดูดระบายอากาศทุกส่วน สําหรับการเก็บ, การวาง, การลดและการผลิต
ระบบลดสภาพประกอบ, ใช้เข็มขัด ESD antistaic เพื่อขนส่งผลิตภัณฑ์ที่แยกออกจากด้านบน, และขยะถูกขนส่งในด้านล่าง, ประหยัดพื้นที่มากด้วยวิธีนี้.
