| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-ARX-811 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

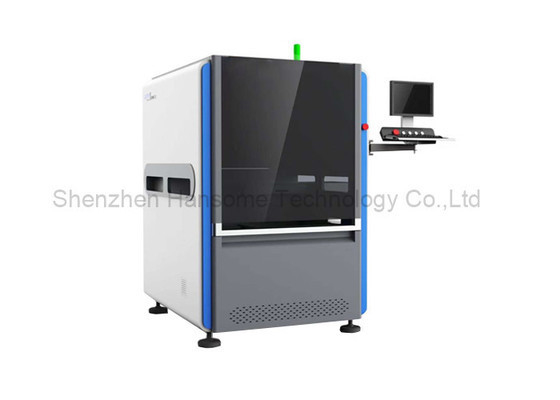

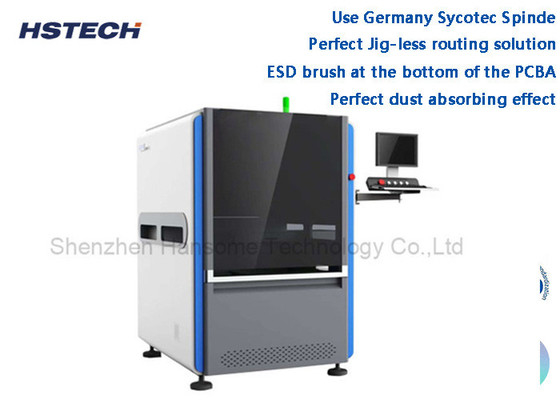

เยอรมนี Sycotec Spinde Perfect Jig-Less Routing Solution เครื่องรูเตอร์ Inline PCBA
คําแนะนํา
เครื่องนี้เป็นระบบ Inline Router อัตโนมัติเต็ม พร้อมเครื่องบรรทุกและถอนเครื่องสําหรับสายทดสอบ ATE, กระบอกความเร็วสูง, แรงเครียดต่ําเพื่อตัด PCBA และรับประกันความแม่นยําและความชัดเจน
ลักษณะ
1, ใช้เยอรมนี Sycotec Spinde, Max 1000000 RPM และฟังก์ชันการสลับเครื่องมืออัตโนมัติ
2"แปรง ESD ที่อยู่ด้านล่างของ PCBA มีผลการดูดฝุ่นที่สมบูรณ์แบบ
3, ระบบ CCD ที่ดีเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์ Moritex และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาดเครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่งด้วยความมั่นคงที่ดีและความสามารถต่อต้านการรบกวน.
4, การแก้ไขทางที่ไม่มี Jig ที่สมบูรณ์แบบ, สนับสนุนขนาด PCB 20 * 20 ~ 350 * 350 มม, และอุปกรณ์รับสามารถทําความเข้าใจการถอนและติดตั้งอย่างรวดเร็ว, ความน่าเชื่อถือสูงและราคาต่ํา.
5รายการเครื่องมือมาตรฐาน 3 ชนิด 3,175 เครื่องมือ แต่ละเครื่องมี 10 ชิ้นภายใน
6, โหลดละเอียด1: PCBA หลังจากตัด,จะวางที่เข็มขัด ESD, จากนั้นเข้าสู่การทดสอบหรือสายการประกอบ.
7, เครื่องตัดบดถูกขับเคลื่อนโดยสปินด์ความเร็วสูง ด้วยข้อดีของแรงตัดที่ลดลง ความแม่นยําสูง เสียงต่ําและเหมาะสําหรับทุกรูปแบบ pcba เช่นกลม,เส้นตรง, L หรือ U แบบตารางรูปและรูปร่างเส้นโค้ง.
8, Win7/Win10 ระบบเวอร์ชั่นภาษาอังกฤษ
| รุ่น | ARM-710 | ARM-711 |
| ขนาด PCB มากที่สุด | ขนาด 350x350 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การปักรังนําทางบนและล่าง | |
| ระบบเก็บ | ระบบจับหมุน 360 องศา, 2 กลุ่มของจุลสูบระบายความว่าง; 4 กลุ่มของ ESD หน่วยขนส่งเข็มขัด / แพนล็อตชุดส่งต่อมากที่สุด | |
| เครื่องตัด/ความเร็ว | 100,000 rpm/min ยี่ห้อเยอรมนี | 60,000 rpm/min ยี่ห้อเยอรมนี |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ | ไม่ |
| ตรวจตัดมีด | ใช่ | ใช่ |
| ความเร็วในการแยก | 1-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 หนทางด้านขวา | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.02 มม. | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การออกทางสาย | |
| การเขียนโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1000x1300x1600 มม. | |
| น้ําหนัก | ประมาณ 1000kg | |
ขนาดเครื่อง
รายละเอียด
1, การเปลี่ยนเครื่องมือตัดอัตโนมัติ 2, การตรวจพบมีดที่แตก 3, โหมดการผลิตอัตโนมัติ
4, SPC สถิติฟังก์ชันและตรงกับระบบ ERP
5, มีตัวเลือกสําหรับการเก็บฝุ่นในระยะว่างที่กันระเบิดและการตรวจสอบปริมาณอากาศ
ระบบการนําทาง PCBA ที่สมบูรณ์แบบ โดยไม่ต้องใช้ Jig เพื่อแก้ไขบอร์ด รองรับขนาด PCB 20x20 ~ 350x350 มม และอุปกรณ์รับสามารถทํา ถอนและติดตั้งเร็ว ความน่าเชื่อถือสูงและราคาถูก
การลดลดเข็มขัด ESD
โซลูชั่นการลดน้ํา 1: PCBA หลังจากแยก, จะถูกวางบนเข็มขัด ESD, แล้วเข้าสายทดสอบ/การประกอบ
วิธีแก้ไขการถอนของ 2: ด้วยหน่วยถอนชุด ARM710-1 เครื่องจับจะวางไว้กับกล่องกระเบื้องของ ARM710
