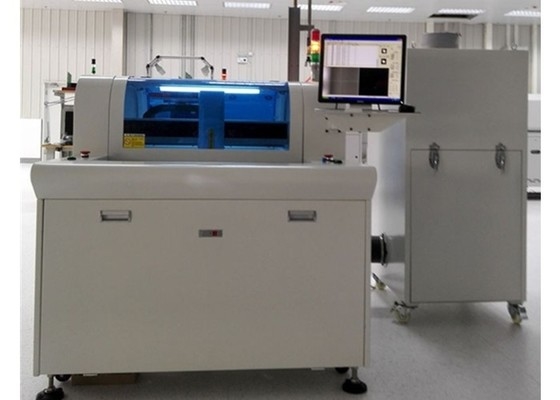

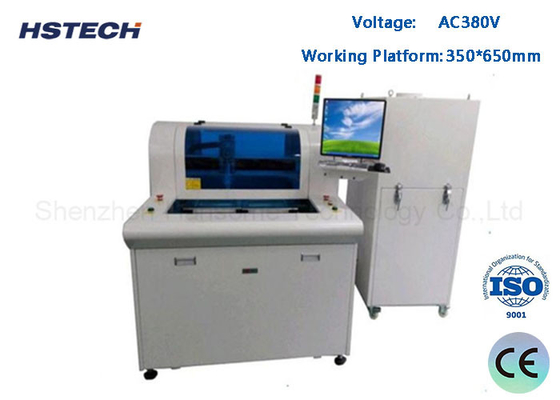

V-CUT OR PUSH การตัดเครื่องจักร PCBA Router ระบบเดียว

V-CUT OR PUSH การตัดเครื่องจักร PCBA Router ระบบเดียว

ชื่อแบรนด์: HSTECH
เลขรุ่น: HS-RM-F328
MOQ: 1 ชุด
ราคา: โปร่ง
เงื่อนไขการจ่ายเงิน: T/T, Western Union, MoneyGram
ความสามารถในการจําหน่าย: 50 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
ชื่อสินค้า:
เครื่องเราเตอร์ PCBA แพลตฟอร์มเดียว
การรับประกัน:
1 ปี
ควบคุม:
หน้าจอสัมผัส
ยี่ห้อรีเลย์:
ชไนเดอร์
สวิตช์ออปโตอิเล็กทรอนิกส์:
ออมรอน
วัสดุ:
อลูมิเนียมสลัด
การใช้งาน:
การประกอบอิเล็กทรอนิกส์
ระบบควบคุม:
PLC
OEM/ODM:
มี
การบริโภคพลังงาน:
200W
รายละเอียดการบรรจุ:
แพคเกจไม้
สามารถในการผลิต:
50 ชุดต่อเดือน
คําอธิบายสินค้า

V-CUT OR PUSH การตัดเครื่องจักร PCBA Router ระบบเดียว



การนําเครื่อง



อุปกรณ์นี้ใช้เครื่องตัดบด เพื่อแยกแผ่น PCB ที่เชื่อมต่อหลายแบบ ตามเส้นทางที่กําหนดไว้ก่อนในการทํางานความเร็วสูงปรับปรุงคุณภาพสินค้า และลดอัตราการใช้งาน. เครื่องนี้นํามาใช้ระบบปฏิบัติการ WindowsXP อินเตอร์เฟซมนุษย์เครื่องจักร, การออกแบบอินเตอร์เฟสที่ง่ายและมิตรกับผู้ใช้งาน, ระบบการแก้ไขเส้นทางการตัดอัตโนมัติ,โปรแกรม CCD พิกเซลสูง โปรแกรมการผลิตและโครงการบล็อก และการแก้ไขและปรับปรุงโครงการขั้นตอนเดียว, อุปกรณ์บรรจุและบรรจุ PCB ของสองแพลตฟอร์มที่ทํางานร่วมกันสามารถลดเวลาการรอของเครื่องได้อย่างมีประสิทธิภาพ



ลักษณะ



1, อุปกรณ์พร้อมกับเลนส์ขยาย CCD พิกเซลสูง, การสอนและการแก้ไขโปรแกรมช่วย, ปรับปรุงความแม่นยําและความแม่นยํา, และภาพความละเอียดสูงกว่า.


2, ระบบการตั้งตําแหน่งจุด MARK และการแก้ไขอัตโนมัติ. เส้นทางการเคลื่อนไหวมีการแสดงในเวลาจริงและการติดตามรูเตอร์จําลอง. การแสดงชัดเจนในมุมมองฟังก์ชันการแก้ไขการจัดสรรอัตโนมัติมีความแม่นยําการตัดสูงกว่าตราบใดที่ PCB หันออกไปภายใน 3 มิลลิเมตร มชินวิชั่นสามารถดําเนินการทางอัตโนมัติการปรับระดับผ่อนคลายความต้องการความแม่นยําของผู้ประกอบการเมื่อการวางบอร์ดและปรับปรุงอย่างมากประสิทธิภาพการทํางาน.


3, การคัดลอกของโต๊ะทํางานซ้ายและขวาของโปรแกรม, คัดลอกบล็อก, การแสดง, การคัดลอกบอร์ดเชื่อมต่อหลายมุม, ปฏิบัติการการปรับปรุงการติดตามขั้นตอนเดียว,และบล็อคการแก้ไขการปรับปรุงฟังก์ชันอย่างแม่นยําปรับปรุงเวลาการผลิตโปรแกรมและปรับปรุงประสิทธิภาพการแก้ไข.


4, เครื่องดูดฝุ่นที่ทําจากพัดลมนําเข้าแรงสูงและอุปกรณ์กําจัดสติกความแรงสูง 10V มีผลการดูดฝุ่นที่สมบูรณ์แบบกว่าและมีเสียงลดลง

5, ติดตามอายุของเครื่องมือ หลังจากที่เครื่องตัดตัดระยะทางหนึ่ง มันจะขึ้นและตกโดยอัตโนมัติไปยังตําแหน่งของเล็บที่ไม่ได้ตัดระยะทางขึ้นและลงและความถี่สามารถกําหนดตามความยาวของใบมีดเพื่อขยายอายุการใช้งานของเครื่องตัด.

6การออกแบบประตูความปลอดภัยโปร่งใสทําให้กระบวนการชัดเจนในสายตา มีสองวิธีการเปิดประตู: หยุดฉุกเฉินและ 50% ความช้าสําหรับลูกค้าที่แตกต่างกันที่จะเลือกการหยุดฉุกเฉินคือการป้องกันอุบัติเหตุระหว่างการแปรรูปและให้บริการสิ่งแวดล้อมการทํางานตรวจสอบที่ปลอดภัยความช้า 50% เป็นการอํานวยความสะดวกให้โปรแกรมการติดตามกระบวนการการแปรรูปเมื่อโปรแกรมกําลังทํา

7, พื้น PCB ถูกวางโดยการแปรรูปเลื่อนต่อเนื่องสองระยะเพื่อลดเวลารอและเพิ่มผลิต



รายละเอียด
รุ่น RM-F328
โครงสร้าง สปินด์เดี่ยว, พลาตฟอร์มคู่
ขนาดเครื่อง ((มม) 1220*1400*1300mm ((L*W*H)
น้ําหนักรวม 750 กิโลกรัม
ขนาดของเครื่องเก็บฝุ่น ((mm) 780*650*1600 มิลลิเมตร
วิธีการเก็บฝุ่น การเก็บของด้านล่าง
ขนาดของพื้นที่ทํางาน 350*650 มิลลิเมตร
การตั้งตําแหน่ง PCB อุปกรณ์ประกอบเครื่องใช้งาน
ระบบขับเคลื่อน แกน X/Y/Z ขับเคลื่อนโดยมอเตอร์เซอร์โวแกน W ขับเคลื่อนโดยอินเวอร์เตอร์ความถี่ของมอเตอร์สามเฟส
สปินด์ลิ่ง ขนาดความหนา
ความเร็วในการตัด 1-100mm/s
ความแม่นยําในการตัด ± 0.05 มม.
ความแม่นยําซ้ํา ± 0.02 มม.
ความเร็วในการเคลื่อนที่แกน 800 มม./วินาที
ระบบแกน Z หมุนสกรู, นําคู่
ชุดรูเตอร์ เครื่องตัดบด,φ0.8 ~ φ3.0 การหมุนซ้าย,สแตนเลส Tungsten Shank
การควบคุมอายุการใช้งานของเครื่องมือ การควบคุมโปรแกรมซอฟต์แวร์
เครื่องเก็บฝุ่น 2.2Kw,380V
ความดันอากาศในเครื่องเก็บฝุ่น 4-6KG/cm3
โปรแกรม โปรแกรมออนไลน์
ฟังก์ชันการแก้ไข เส้นตรง เส้นโค้ง วงกลม
ประตูรักษาความปลอดภัย ประตูมือ
เครื่องเตือนความผิดพลาด ใช่
วิธีการโปรแกรม โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู





รายละเอียดของเครื่องเก็บฝุ่น



ขนาด 780*650*1600 มิลลิเมตร
พลัง 2.2KW 3HP AC380V
เสียง < 200dB
ขนาดของอากาศเข้า/ออก 6 นิ้ว/8 นิ้ว
สายไฟฟ้า 5*25²
เครื่องกรอง 16 ชิ้น
