| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | ARM-711 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

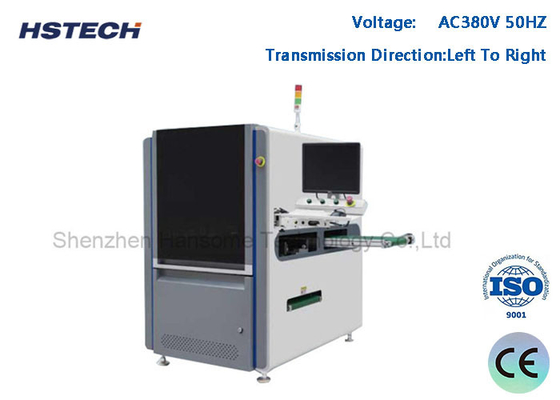

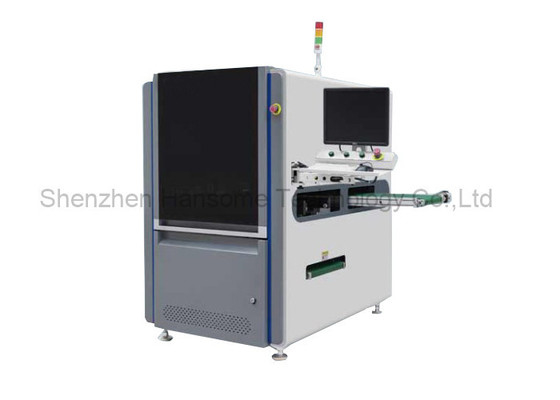

ซ้ายไปขวา ESD Belt Inline PCBA Router Machine กับ SMEMA
คําแนะนํา:
เครื่องนี้เป็นระบบ Inline Router อัตโนมัติเต็ม พร้อมเครื่องบรรทุกและถอนเครื่องสําหรับสายทดสอบ ATE, กระบอกความเร็วสูง, แรงเครียดต่ําเพื่อตัด PCBA และรับประกันความแม่นยําและความชัดเจน
ลักษณะ:
1, ใช้เยอรมนี Sycotec Spinde, Max 1000000 RPM และฟังก์ชันการสลับเครื่องมืออัตโนมัติ
2"แปรง ESD ที่อยู่ด้านล่างของ PCBA มีผลการดูดฝุ่นที่สมบูรณ์แบบ
3, ระบบ CCD ที่ดีเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์ Moritex และแหล่งแสงระดับการวัด เพื่อรองรับการปรับขนาดเครื่อง, การชําระค่าตอบแทนและการตั้งตําแหน่งด้วยความมั่นคงที่ดีและความสามารถต่อต้านการรบกวน.
4, การแก้ไขทางที่ไม่มี Jig ที่สมบูรณ์แบบ, สนับสนุนขนาด PCB 20 * 20 ~ 350 * 350 มม, และอุปกรณ์รับสามารถทําความเข้าใจการถอนและติดตั้งอย่างรวดเร็ว, ความน่าเชื่อถือสูงและราคาต่ํา.
5รายการเครื่องมือมาตรฐานที่มี 3 ชนิด 3,175 เครื่องมือ แต่ละเครื่องมี 10 ชิ้นภายใน
6, โหลดละเอียด1: PCBA หลังจากตัด,จะวางที่เข็มขัด ESD, จากนั้นเข้าสู่การทดสอบหรือสายการประกอบ.
7, เครื่องตัดบดถูกขับเคลื่อนโดยสปินด์ความเร็วสูง ด้วยข้อดีของแรงตัดที่ลดลง ความแม่นยําสูง เสียงต่ําและเหมาะสําหรับทุกรูปแบบ pcba เช่นกลม,เส้นตรง, L หรือ U แบบตารางรูปและรูปร่างเส้นโค้ง.
8, Win7/Win10 ระบบเวอร์ชั่นภาษาอังกฤษ
รายละเอียด
| รุ่น | ARM-710 | ARM-711 |
| ขนาด PCB มากที่สุด | ขนาด 350x350 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร | |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร | |
| ความสูงของเครื่องส่ง | 900±50 มม | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s ((max) ปรับได้ | |
| รูปแบบการบรรทุก | รถไฟทางนําการขนส่งแบบส่วน | |
| การปรับความกว้างของรั้ว | อัตโนมัติ | |
| อินเตอร์เฟซการสื่อสาร | SMEMA | |
| การตั้งตําแหน่ง PCB | การปักรังนําทางบนและล่าง | |
| ระบบเก็บ | ระบบจับหมุน 360 องศา, 2 กลุ่มของจุลสูบระบายความว่าง; 4 กลุ่มของ ESD หน่วยขนส่งเข็มขัด / แพนล็อตชุดส่งต่อมากที่สุด | |
| เครื่องตัด/ความเร็ว | 100,000 rpm/min ยี่ห้อเยอรมนี | 60,000 rpm/min ยี่ห้อเยอรมนี |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ | ไม่ |
| ตรวจตัดมีด | ใช่ | ใช่ |
| ความเร็วในการแยก | 1-100mm/s | |
| ความแม่นยําในการตัด | ± 0.05 มม. | |
| ชุดบด | φ0.8 ~ φ3.0 หนทางด้านขวา | |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | ± 0.02 มม. | |
| ความเร็วการเคลื่อนไหวที่ประสาน | 1000 มม/วินาที | |
| ประเภทแผ่นออก | หน่วยขนส่งเข็มขัด ESD / หน่วยขนส่งแผ่นชุด | |
| การรวบรวมขยะ | การออกทางสาย | |
| การเขียนโปรแกรมขั้นตอน | GERBER การวาดการนําเข้า / โปรแกรมการแก้ไขผ่านระบบภาพ | |
| การอํานวยอากาศ | 5-8 kg/cm3 | |
| พลังงานไฟฟ้า | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1000x1300x1600 มม. | |
| น้ําหนัก | ประมาณ 1000kg | |
ขนาดเครื่อง
รายละเอียด
1, การเปลี่ยนเครื่องมือตัดอัตโนมัติ 2, การตรวจพบมีดที่แตก 3, โหมดการผลิตอัตโนมัติ
2, SPC สถิติฟังก์ชันและตรงกับระบบ ERP
3, มีตัวเลือกสําหรับการเก็บฝุ่นในระยะว่างที่กันระเบิดและการตรวจสอบปริมาณอากาศ
ระบบการนําทาง PCBA ที่สมบูรณ์แบบโดยไม่ต้องใช้ Jig เพื่อแก้ไขบอร์ด รองรับขนาด pcb 20x20 ~ 350x350 มม และอุปกรณ์รับสามารถทําความเข้าใจการถอนและติดตั้งอย่างรวดเร็ว ความน่าเชื่อถือสูงและราคาต่ํา
การลดลดเข็มขัด ESD
โซลูชั่นการลดน้ํา 1: PCBA หลังจากแยก, จะถูกวางบนเข็มขัด ESD, แล้วเข้าสายทดสอบ/การประกอบ
วิธีแก้ไขการถอนของ 2: ด้วยหน่วยถอนชุด ARM710-1 เครื่องจับจะวางไว้กับกล่องกระเบื้องของ ARM710
