| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-RM-F328 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

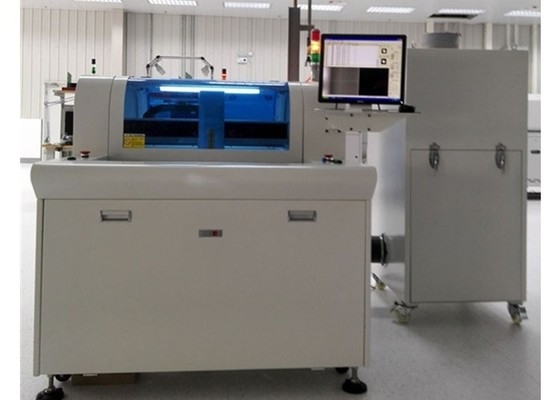

ระบบการตั้งตําแหน่งจุด MARK และการแก้ไขอัตโนมัติ เครื่องเครื่อง PCBA Router Single Platform
การนําเครื่อง
อุปกรณ์นี้ใช้เครื่องตัดบด เพื่อแยกแผ่น PCB ที่เชื่อมต่อหลายแบบ ตามเส้นทางที่กําหนดไว้ก่อนในการทํางานความเร็วสูงปรับปรุงคุณภาพสินค้า และลดอัตราการใช้งาน. เครื่องนี้นํามาใช้ระบบปฏิบัติการ WindowsXP อินเตอร์เฟซมนุษย์เครื่องจักร, การออกแบบอินเตอร์เฟสที่ง่ายและมิตรกับผู้ใช้งาน, ระบบการแก้ไขเส้นทางการตัดอัตโนมัติ,โปรแกรม CCD พิกเซลสูง โปรแกรมการผลิตและโครงการบล็อก และการแก้ไขและปรับปรุงโครงการขั้นตอนเดียว, อุปกรณ์บรรจุและบรรจุ PCB ของสองแพลตฟอร์มที่ทํางานร่วมกันสามารถลดเวลาการรอของเครื่องได้อย่างมีประสิทธิภาพ
ลักษณะ
1, อุปกรณ์พร้อมกับเลนส์ขยาย CCD พิกเซลสูง, การสอนและการแก้ไขโปรแกรมช่วย, ปรับปรุงความแม่นยําและความแม่นยํา, และภาพความละเอียดสูงกว่า.
2, ระบบการตั้งตําแหน่งจุด MARK และการแก้ไขอัตโนมัติ. เส้นทางการเคลื่อนไหวมีการแสดงในเวลาจริงและการติดตามรูเตอร์จําลอง. การแสดงชัดเจนในมุมมองฟังก์ชันการแก้ไขการจัดสรรอัตโนมัติมีความแม่นยําการตัดสูงกว่าตราบใดที่ PCB หันออกไปภายใน 3 มิลลิเมตร มชินวิชั่นสามารถดําเนินการทางอัตโนมัติการปรับระดับผ่อนคลายความต้องการความแม่นยําของผู้ประกอบการเมื่อการวางบอร์ดและปรับปรุงอย่างมากประสิทธิภาพการทํางาน.
3, การคัดลอกของโต๊ะทํางานซ้ายและขวาของโปรแกรม, คัดลอกบล็อก, การแสดง, การคัดลอกบอร์ดเชื่อมต่อหลายมุม, ปฏิบัติการการปรับปรุงการติดตามขั้นตอนเดียว,และบล็อคการแก้ไขการปรับปรุงฟังก์ชันอย่างแม่นยําปรับปรุงเวลาการผลิตโปรแกรมและปรับปรุงประสิทธิภาพการแก้ไข.
4, เครื่องดูดฝุ่นที่ทําจากพัดลมนําเข้าแรงสูงและอุปกรณ์กําจัดสติกความแรงสูง 10V มีผลการดูดฝุ่นที่สมบูรณ์แบบกว่าและมีเสียงลดลง
5, ติดตามอายุของเครื่องมือ หลังจากที่เครื่องตัดตัดระยะทางหนึ่ง มันจะขึ้นและตกโดยอัตโนมัติไปยังตําแหน่งของเล็บที่ไม่ได้ตัดระยะทางขึ้นและลงและความถี่สามารถกําหนดตามความยาวของใบมีดเพื่อขยายอายุการใช้งานของเครื่องตัด.
6การออกแบบประตูความปลอดภัยโปร่งใสทําให้กระบวนการชัดเจนในสายตา มีสองวิธีการเปิดประตู: หยุดฉุกเฉินและ 50% ความช้าสําหรับลูกค้าที่แตกต่างกันที่จะเลือกการหยุดฉุกเฉินคือการป้องกันอุบัติเหตุระหว่างการแปรรูปและให้บริการสิ่งแวดล้อมการทํางานตรวจสอบที่ปลอดภัยความช้า 50% เป็นการอํานวยความสะดวกให้โปรแกรมการติดตามกระบวนการการแปรรูปเมื่อโปรแกรมกําลังทํา
7, พื้น PCB ถูกวางโดยการแปรรูปเลื่อนต่อเนื่องสองระยะเพื่อลดเวลารอและเพิ่มผลิต
| รุ่น | RM-F328 | ||
| โครงสร้าง | สปินด์เดี่ยว, พลาตฟอร์มคู่ | ||
| ขนาดเครื่อง ((มม) | 1220*1400*1300mm ((L*W*H) | ||
| น้ําหนักรวม | 750 กิโลกรัม | ||
| ขนาดของเครื่องเก็บฝุ่น ((mm) | 780*650*1600 มิลลิเมตร | ||
| วิธีการเก็บฝุ่น | การเก็บของด้านล่าง | ||
| ขนาดของพื้นที่ทํางาน | 350*650 มิลลิเมตร | ||
| การตั้งตําแหน่ง PCB | อุปกรณ์ประกอบเครื่องใช้งาน | ||
| ระบบขับเคลื่อน | แกน X/Y/Z ขับเคลื่อนโดยมอเตอร์เซอร์โวแกน W ขับเคลื่อนโดยอินเวอร์เตอร์ความถี่ของมอเตอร์สามเฟส | ||
| สปินด์ลิ่ง | ขนาดความหนา | ||
| ความเร็วในการตัด | 1-100mm/s | ||
| ความแม่นยําในการตัด | ± 0.05 มม. | ||
| ความแม่นยําซ้ํา | ± 0.02 มม. | ||
| ความเร็วในการเคลื่อนที่แกน | 800 มม./วินาที | ||
| ระบบแกน Z | หมุนสกรู, นําคู่ | ||
| ชุดรูเตอร์ | เครื่องตัดบด,φ0.8 ~ φ3.0 การหมุนซ้าย,สแตนเลส Tungsten Shank | ||
| การควบคุมอายุการใช้งานของเครื่องมือ | การควบคุมโปรแกรมซอฟต์แวร์ | ||
| เครื่องเก็บฝุ่น | 2.2Kw,380V | ||
| ความดันอากาศในเครื่องเก็บฝุ่น | 4-6KG/cm3 | ||
| โปรแกรม | โปรแกรมออนไลน์ | ||
| ฟังก์ชันการแก้ไข | เส้นตรง เส้นโค้ง วงกลม | ||
| ประตูรักษาความปลอดภัย | ประตูมือ | ||
| เครื่องเตือนความผิดพลาด | ใช่ | ||
| วิธีการโปรแกรม | โปรแกรมตัวเอง กล้องที่ควบคุมโดยคีย์บอร์ดและหนู | ||
รายละเอียดของเครื่องเก็บฝุ่น
| ขนาด | 780*650*1600 มิลลิเมตร |
| พลัง | 2.2KW 3HP AC380V |
| เสียง | < 200dB |
| ขนาดของอากาศเข้า/ออก | 6 นิ้ว/8 นิ้ว |
| สายไฟฟ้า | 5*25² |
| เครื่องกรอง | 16 ชิ้น |
