| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-ARX-811 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

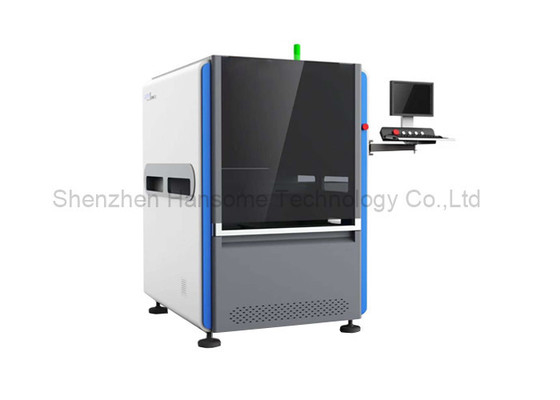

เครื่องเราเตอร์ PCBA แบบอินไลน์โซลูชัน Jig-Less ที่สมบูรณ์แบบของ Germany Sycotec Spinde
บทนำ
เครื่องนี้เป็นระบบเราเตอร์อินไลน์อัตโนมัติเต็มรูปแบบ พร้อมตัวโหลดและตัวขนถ่ายสำหรับสายทดสอบ ATE, แกนหมุนความเร็วสูง, แรงกดต่ำในการตัด PCBA และรับประกันความแม่นยำและความสะอาด
คุณสมบัติ

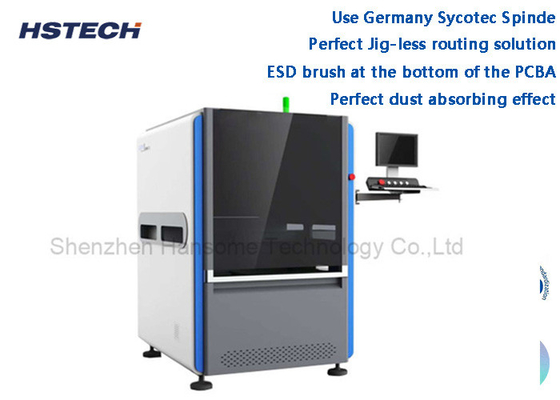

1, ใช้ Germany Sycotec Spinde, สูงสุด 1000000 RPM และฟังก์ชันสลับเครื่องมืออัตโนมัติ
2, แปรง ESD ที่ด้านล่างของ PCBA มีผลในการดูดซับฝุ่นที่สมบูรณ์แบบ
3, ระบบ CCD ที่ยอดเยี่ยมพร้อมกล้องถ่ายภาพ, เลนส์ Moritex และแหล่งกำเนิดแสงระดับการวัด เพื่อรองรับการสอบเทียบเครื่องจักร, การชดเชยและการวางตำแหน่ง, ด้วยความเสถียรและความสามารถในการป้องกันการรบกวนที่ดี
4, โซลูชันการเราเตอร์แบบ Jig-less ที่สมบูรณ์แบบ, รองรับขนาด PCB 20*20~350*350 มม. และอุปกรณ์รับสินค้าสามารถรับรู้การถอดและติดตั้งได้อย่างรวดเร็ว, ความน่าเชื่อถือสูงและต้นทุนต่ำ
5, คลังเครื่องมือมาตรฐานพร้อมเครื่องมือ 3.175 ชนิดสามชนิด แต่ละชนิดมี 10 ชิ้นอยู่ภายใน ด้วยระบบหนีบที่แม่นยำและระบบยก, X1, Y1 และ Z1 เพื่อสลับเครื่องมือ
6, โซลูชันการขนถ่าย 1: PCBA หลังจากตัดแล้ว จะถูกวางบนสายพาน ESD จากนั้นเข้าสู่สายทดสอบหรือสายประกอบ โซลูชันการขนถ่าย 2: ด้วยหน่วยขนถ่ายแบบกลุ่ม, แคลมป์จะวางกล่องถาด
7, เครื่องตัดกัดขับเคลื่อนด้วยแกนหมุนความเร็วสูงด้วยข้อดีของแรงตัดที่ลดลง, ความแม่นยำสูง, เสียงรบกวนต่ำ และเหมาะสำหรับ PCBA ทุกรูปทรง เช่น วงกลม, เส้นตรง, L หรือ U type, สี่เหลี่ยมและรูปทรงโค้ง
8, ระบบ Win7/Win10 เวอร์ชั่นภาษาอังกฤษ
| รุ่น | ARM-710 | ARM-711 |
| ขนาด PCB สูงสุด | 350x350mm | |
| ขนาด PCB ต่ำสุด | 50x50mm | |
| ความหนา PCB | 0.4-6mm | |
| ความสูงในการส่ง | 900±50mm | |
| ทิศทางการขนส่ง | ซ้ายไปขวา | |
| ความเร็วในการขนส่ง | 1500mm/s(สูงสุด) ปรับได้ | |
| โหมดการโหลด | รางนำทางแบบส่วน | |
| การปรับความกว้างของราง | อัตโนมัติ | |
| อินเทอร์เฟซการสื่อสาร | SMEMA | |
| การวางตำแหน่ง PCB | การหนีบรางนำทางด้านบนและด้านล่าง | |
| ระบบการหยิบ | ระบบหนีบแบบหมุนได้ 360 องศา, ชุดหัวดูดสูญญากาศ 2 กลุ่ม; ชุดขนส่งสายพาน ESD/หน่วยส่งต่อแผงแบบกลุ่ม 4 กลุ่ม | |
| แกนหมุน/ความเร็วในการตัด | 100,000 rpm/min, แบรนด์เยอรมนี | 60,000 rpm/min, แบรนด์เยอรมนี |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ | ไม่ |
| การตรวจสอบใบมีดขาด | ใช่ | ใช่ |
| ความเร็วในการแยก | 1-100mm/s | |
| ความแม่นยำในการตัด | ±0.05mm | |
| ชุดกัด | φ0.8~φ3.0 การหมุนด้านขวา, ก้านเหล็กทังสเตน | |
| ความแม่นยำในการวางตำแหน่งซ้ำ | ±0.02mm | |
| ความเร็วในการเคลื่อนที่ของพิกัด | 1000mm/s | |
| ประเภทแผ่นออก | การขนส่งสายพาน ESD / หน่วยส่งต่อแผงแบบกลุ่ม | |
| การเก็บรวบรวมของเสีย | ทางออกผ่านราง | |
| การเขียนโปรแกรมขั้นตอน | การนำเข้า/แก้ไขโปรแกรม GERBER ผ่านระบบภาพ | |
| การจ่ายอากาศ | 5-8 kg/cm³ | |
| แหล่งจ่ายไฟ | AC380V, 50/60Hz, 3KW | |
| ขนาดเครื่อง | 1000x1300x1600 mm | |
| น้ำหนัก | ประมาณ 1000kg | |
ขนาดเครื่อง
รายละเอียด
1, การเปลี่ยนเครื่องมือตัดอัตโนมัติ 2, การตรวจจับใบมีดขาด 3, โหมดการผลิตอัตโนมัติ
4, ฟังก์ชันสถิติ SPC และระบบ ERP ที่ตรงกัน
5, ตัวเลือกสำหรับเครื่องดูดฝุ่นแบบป้องกันการระเบิดและตัวตรวจสอบปริมาณลม
ระบบการเราเตอร์ PCBA ที่สมบูรณ์แบบโดยไม่ต้องใช้ Jig เพื่อยึดบอร์ด รองรับขนาด pcb 20x20~350x350 มม. และอุปกรณ์รับสินค้าสามารถรับรู้ได้ การถอดและติดตั้งอย่างรวดเร็ว, ความน่าเชื่อถือสูงและต้นทุนต่ำ
การขนถ่ายแบบอินไลน์ด้วยสายพาน ESD
โซลูชันการขนถ่าย 1: PCBA หลังจากแยกแล้ว จะถูกวางบนสายพาน ESD จากนั้นเข้าสู่สายทดสอบ/สายประกอบ
โซลูชันการขนถ่าย 2: ด้วยหน่วยขนถ่ายแบบกลุ่ม ARM710-1, แคลมป์จะวางลงในกล่องถาดของ ARM710
