| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | RM-F328 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |
ชุดเราเตอร์เครื่องตัดกัด, แพลตฟอร์มคู่, เครื่องเก็บฝุ่น, เราเตอร์ PCB
บทนำเครื่อง
อุปกรณ์นี้ใช้เครื่องตัดกัดเพื่อแบ่งบอร์ด PCB ที่เชื่อมต่อกันหลายตัวตามเส้นทางที่แก้ไขไว้ล่วงหน้าด้วยความเร็วสูง แทนที่ข้อบกพร่องของการตัดด้วยมือ, V-CUT หรือ PUSH ช่วยปรับปรุงคุณภาพผลิตภัณฑ์และลดอัตราของเสีย เครื่องนี้ใช้ระบบปฏิบัติการ WindowsXP อินเทอร์เฟซแบบ human-machine, การออกแบบอินเทอร์เฟซที่เรียบง่ายและใช้งานง่าย, ระบบแก้ไขเส้นทางการตัดอัตโนมัติ, โปรแกรม CCD พิกเซลสูง การผลิตและโปรแกรมบล็อกและการแก้ไขโปรแกรมทีละขั้นตอน, อุปกรณ์โหลดและขนถ่าย PCB ของสองแพลตฟอร์มที่ทำงานร่วมกันสามารถลดเวลาในการรอของเครื่องได้อย่างมีประสิทธิภาพ จึงบรรลุประสิทธิภาพการผลิตในอุดมคติ
คุณสมบัติหลัก
1, ติดตั้งเลนส์ขยาย CCD พิกเซลสูง, ฟังก์ชันการสอนและแก้ไขโปรแกรมเสริม, ปรับปรุงความแม่นยำและความแม่นยำ, และภาพที่มีความละเอียดสูงขึ้น
2, ระบบการวางตำแหน่งและการแก้ไขจุด MARK อัตโนมัติ เส้นทางการเคลื่อนที่มีการแสดงผลแบบเรียลไทม์และการติดตามเราเตอร์จำลอง การแสดงผลมีความชัดเจนในพริบตา ฟังก์ชันการแก้ไขการจัดตำแหน่งอัตโนมัติมีความแม่นยำในการตัดที่สูงขึ้น ตราบใดที่ PCB เบี่ยงเบนภายใน 3 มม. วิสัยทัศน์ของเครื่องจักรสามารถทำการกำหนดเส้นทางอัตโนมัติได้ การสอบเทียบช่วยลดข้อกำหนดด้านความแม่นยำของผู้ปฏิบัติงานเมื่อวางบอร์ดและปรับปรุงประสิทธิภาพการทำงานอย่างมาก
3, การคัดลอกโต๊ะทำงานด้านซ้ายและขวาของโปรแกรม, การคัดลอกบล็อก, การแสดงผล, การคัดลอกบอร์ดเชื่อมต่อหลายมุม, ฟังก์ชันการปรับเปลี่ยนการติดตามทีละขั้นตอน และฟังก์ชันการปรับเปลี่ยนการแก้ไขบล็อกช่วยลดเวลาในการผลิตโปรแกรมได้อย่างแม่นยำและปรับปรุงประสิทธิภาพการแก้ไข
4, เครื่องดูดฝุ่นที่ทำจากพัดลมนำเข้ากำลังสูงและอุปกรณ์กำจัดไฟฟ้าสถิตแรงดันสูง 10V มีผลการดูดฝุ่นในอุดมคติและเสียงรบกวนต่ำกว่า
5, การตรวจสอบอายุการใช้งานของเครื่องมือ หลังจากที่เครื่องตัดตัดระยะทางหนึ่งแล้ว มันจะยกขึ้นและลงไปยังตำแหน่งของใบมีดที่ยังไม่ได้ตัดอีกครั้งโดยอัตโนมัติ ระยะทางขึ้นและลงและความถี่สามารถตั้งค่าได้ตามความยาวของใบมีดเพื่อยืดอายุการใช้งานของเครื่องตัด
6, การออกแบบประตูนิรภัยแบบโปร่งใสทำให้กระบวนการชัดเจนในพริบตา มีสองวิธีในการเปิดประตู: หยุดฉุกเฉินและการลดความเร็ว 50% สำหรับลูกค้าที่แตกต่างกันให้เลือก การหยุดฉุกเฉินคือการป้องกันอุบัติเหตุระหว่างการประมวลผลและจัดเตรียมสภาพแวดล้อมการทำงานสำหรับการตรวจสอบที่ปลอดภัย การลดความเร็ว 50% คือการอำนวยความสะดวกให้โปรแกรมเมอร์ตรวจสอบกระบวนการตัดเฉือนเมื่อมีการดำเนินการโปรแกรม
7, ซับสเตรต PCB ถูกวางโดยการประมวลผลแบบเลื่อนต่อเนื่องสองขั้นตอนเพื่อลดเวลาในการรอและเพิ่มการผลิต
ข้อมูลจำเพาะ
| รุ่น | RM-F328 | ||
| โครงสร้าง | แกนหมุนเดี่ยว, แพลตฟอร์มคู่ | ||
| ขนาดเครื่อง (มม.) | 1220*1400*1300mm (ยาว*กว้าง*สูง) | ||
| น้ำหนักรวม | 750 กก. | ||
| ขนาดเครื่องเก็บฝุ่น (มม.) | 780*650*1600mm | ||
| วิธีการเก็บฝุ่น | การเก็บรวบรวมด้านล่าง | ||
| ขนาดแพลตฟอร์มการทำงาน | 350*650mm | ||
| การวางตำแหน่ง PCB | อุปกรณ์ยึด, เดือยฟังก์ชัน | ||
| ระบบขับเคลื่อน | แกน X/Y/Z ขับเคลื่อนด้วยเซอร์โวมอเตอร์, แกน W ขับเคลื่อนด้วยอินเวอร์เตอร์ความถี่มอเตอร์สามเฟส | ||
| แกนหมุนเราเตอร์ | สูงสุด 60000rpm | ||
| ความเร็วในการตัด | 1-100mm/s | ||
| ความแม่นยำในการตัด | ±0.05mm | ||
| ความแม่นยำในการทำซ้ำ | ±0.02mm | ||
| ความเร็วในการเคลื่อนที่ของแกน | 800mm/s | ||
| ระบบแกน Z | ขับเคลื่อนด้วยสกรู, รางนำคู่ | ||
| ชุดเราเตอร์ | เครื่องตัดกัด, φ0.8~φ3.0 หมุนซ้าย, ก้านเหล็กทังสเตน | ||
| การควบคุมอายุการใช้งานของเครื่องมือ | การควบคุมโปรแกรมซอฟต์แวร์ | ||
| เครื่องเก็บฝุ่น | 2.2Kw,380V | ||
| แรงดันอากาศของเครื่องเก็บฝุ่น | 4-6KG/cm³ | ||
| การเขียนโปรแกรม | การเขียนโปรแกรมออนไลน์ | ||
| ฟังก์ชันแก้ไข | เส้นตรง, เส้นโค้ง, วงกลม, ส่วนโค้ง | ||
| ประตูนิรภัย | ประตูแบบแมนนวล | ||
| สัญญาณเตือนข้อผิดพลาด | ใช่ | ||
| วิธีการเขียนโปรแกรม | การเขียนโปรแกรมด้วยตนเอง, กล้องควบคุมด้วยคีย์บอร์ดและเมาส์ | ||
ข้อมูลจำเพาะของเครื่องเก็บฝุ่น
| ขนาด | 780*650*1600mm |
| กำลังไฟ | 2.2KW,3HP,AC380V |
| เสียงรบกวน | <200dB |
| ขนาดเข้า/ออกของอากาศ | 6 นิ้ว / 8 นิ้ว |
| สายไฟ | 5*2.5² |
| ตัวกรอง | 16 ชิ้น |

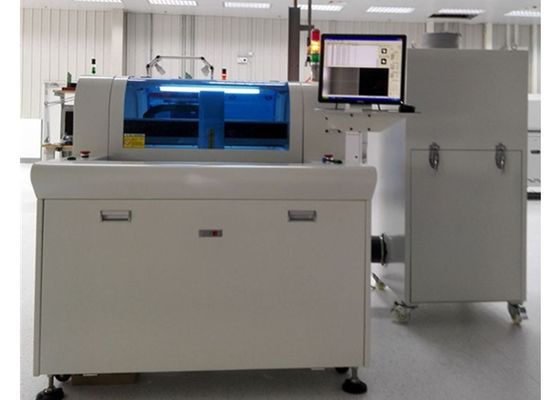

รายละเอียดเครื่อง
