การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์

การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์
Auto Operation PCB Soldering Machine Hiwin Guide Timing Belt CAD File AC 220V/110V
การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์ การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์ การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์ การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์

ภาพใหญ่ :  การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HSTECH
ได้รับการรับรอง: CE
หมายเลขรุ่น: HS-S331R
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: 2900~4000USD/set
รายละเอียดการบรรจุ: แพคเกจไม้ด้วยโฟมภายใน
เวลาการส่งมอบ: 5 ~ 7 วันทำงาน
เงื่อนไขการชำระเงิน: D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต: 200 ชิ้นต่อเดือน

การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์

ลักษณะ
ชื่อผลิตภัณฑ์: เครื่องบัดกรีตั้งโต๊ะอัตโนมัติ ชื่ออื่น ๆ: หุ่นยนต์บัดกรีอัตโนมัติ
แพลตฟอร์มการทำงาน: สถานีเดียว เคล็ดลับการบัดกรี: เคล็ดลับเดียว
แกนเคลื่อนที่: 4 แกน แรงดันไฟฟ้า: AC220V / 110V
การใช้: Pcb Soldeing, Welding, Circuit Board บัดกรี น้ำหนัก: 60Kg
แสงสูง:

เครื่องบัดกรีอัตโนมัติอุปกรณ์บัดกรีอัตโนมัติ

,

automated soldering equipment

คู่มือการใช้งานอัตโนมัติ Hiwin Guide Timing Belt ไฟล์ CAD นำเข้าเครื่องบัดกรี PCB



บทนำ

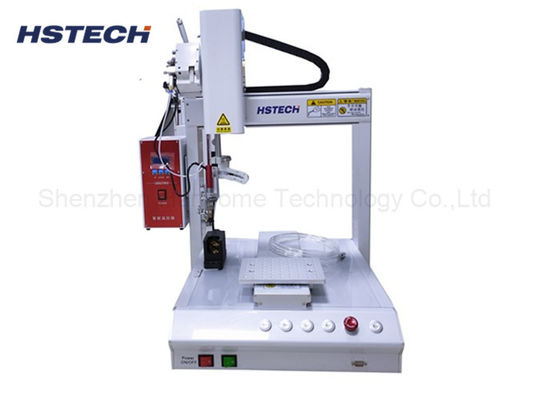

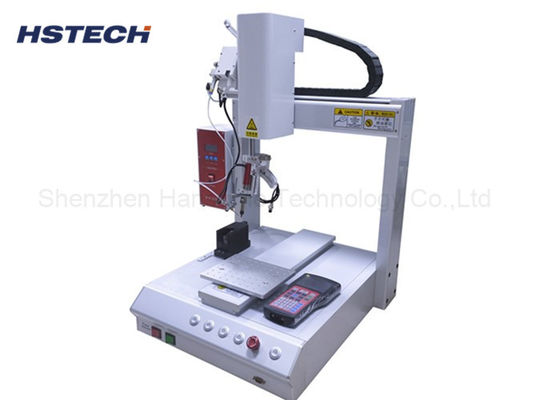

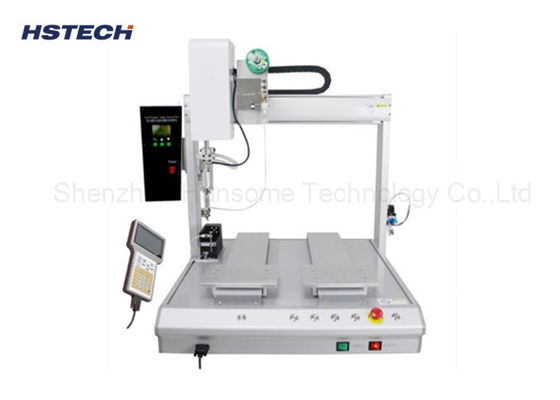

เครื่องบัดกรีอัตโนมัตินี้เป็นระบบเคลื่อนที่แกน X / Y / Z บนเดสก์ท็อปรวมทั้งการหมุนด้านบนของการบัดกรีดังนั้นเราจึงเรียกมันว่าเครื่องบัดกรีอัตโนมัติ 4 แกนเครื่องใช้แรงดันอากาศและไฟฟ้าขับเคลื่อนผ่านการตั้งโปรแกรมจุดบัดกรีด้วยตนเอง จากนั้นให้บรรลุการทำงานอัตโนมัติเครื่องนี้ส่วนใหญ่ใช้ในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์เพื่อให้เกิดการบัดกรีแบบตาบอดซึ่งในการบัดกรีแบบรีโฟลว์และการบัดกรีด้วยคลื่นไม่สามารถทำได้เหมาะอย่างยิ่งสำหรับแผงวงจรผสมส่วนประกอบที่ไวต่อความร้อนและอุปกรณ์ที่มีความละเอียดอ่อนในกระบวนการแบ็คเอนด์ SMT อีกด้วย ใช้ในสายบัดกรี PCB, ปลั๊กชาร์จ, solering, ปลั๊กขั้วต่อ, ขั้ว DC, การบัดกรีไฟแถบ LED และสาขาอื่น ๆ



คุณสมบัติ



1, 4Axis ทำงาน, X / Y / Z และ R หมุนได้, บรรลุจุดประสงค์การบัดกรีหลายมุม
2, หัวแร้งที่ไม่มีไนโตรเจน, ความปลอดภัยและการป้องกันสิ่งแวดล้อม,

3, หัวบัดกรีสามารถปรับได้หลายทิศทางซึ่งสามารถป้องกัน PCB และส่วนประกอบจากความเสียหายได้
4,
ใช้หัวเหล็กเป็นจุดฐานในการจัดตำแหน่งสำคัญของผลิตภัณฑ์กดปุ่ม Enter โปรแกรมจะสร้างจุดนี้ในระบบโดยอัตโนมัติจากนั้นตั้งค่าข้อมูลเกี่ยวกับจุดและอื่น ๆ
5. ใช้ความแม่นยำสูง ระบบขับเคลื่อนมอเตอร์และสายพานไทม์มิ่งและอัลกอริธึมการควบคุมการเคลื่อนไหวขั้นสูงเพื่อปรับปรุงความแม่นยำในการกำหนดตำแหน่งการเคลื่อนไหวและการทำซ้ำได้อย่างมีประสิทธิภาพ

6, เครื่องที่มีฟังก์ชั่นทำความสะอาดอัตโนมัติซึ่งสามารถทำให้การบัดกรีมีเสถียรภาพมากขึ้นและยืดอายุการใช้งานของเหล็กบัดกรี

7 ด้วยจี้การสอน LCD แบบใช้มือถือการเขียนโปรแกรมนั้นง่ายและง่ายต่อการเรียนรู้



ข้อมูลจำเพาะ



รุ่น HS-S331R
แรงดันไฟฟ้า AC110V / 220V, 50 / 60Hz
X / Y / Z ช่วงการทำงาน 300 * 300 * 100 มม
แกน R 360 องศา
ความเร็วในการเคลื่อนที่ X / Y / Z สูงสุด 300mm / s
ระบบขับเคลื่อน มอเตอร์สเต็ปสายพานราวลิ้น
คู่มือเชิงเส้น คู่มือความแม่นยำสูงของแบรนด์ไต้หวัน
ทำซ้ำความแม่นยำ ± 0.02 มม
การเขียนโปรแกรม สอนจี้
ระบบควบคุม คณะกรรมการควบคุม
การจัดเก็บโปรแกรม
สามารถจัดเก็บข้อมูลการประมวลผลหนึ่งพันชุดและข้อมูลเดียว
ไฟล์ประมวลผลสามารถใช้พื้นที่จัดเก็บได้สูงสุด 3M
(ห้าพันคะแนนการประมวลผล)
พื้นที่จัดเก็บไฟล์
กล่องมือถือ 256M การ์ดออฟไลน์ 32M ไฟล์ประมวลผลเดียวได้ถึง
พื้นที่จัดเก็บ 3M (100,000 คะแนนการประมวลผล)
การทำความสะอาดเหล็กดีบุก ล้างแอร์ / นิวเมติก
อินเทอร์เฟซภายนอก USB + RS232
วิธีการบัดกรี จุด / ลากการบัดกรี
น้ำหนัก 48 กก
ขนาดเครื่อง

520 * 585 * 800 มม







การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์ 0

การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์ 1

การดำเนินงานอัตโนมัติ PCB เครื่องบัดกรี Hiwin คู่มือเข็มขัดเวลา CAD ไฟล์ AC 220 โวลต์ / 110 โวลต์ 2
