สายพานลำเลียง PCB SMT ความเร็วสูง ระบบควบคุม PLC เข้ากันได้กับ SMEMA สำหรับการขนส่ง PCB

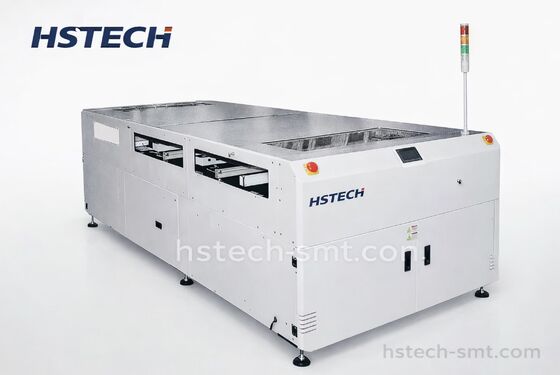

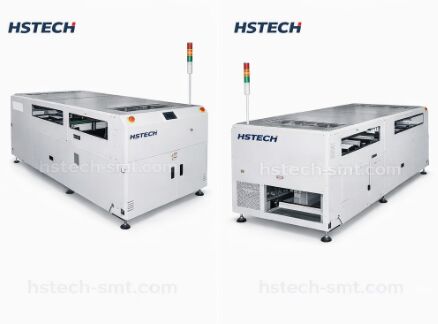

เครื่องลำเลียง PCB อัตโนมัติความเร็วสูงแบบ Shuttle ควบคุมด้วย PLC เข้ากันได้กับ SMEMA สำหรับการขนส่งแผงวงจรพิมพ์อย่างราบรื่น

แนะนำผลิตภัณฑ์

เครื่องลำเลียง PCB แบบ Shuttle เป็นอุปกรณ์จัดการ PCB อัตโนมัติระดับมืออาชีพที่ออกแบบมาเป็นพิเศษสำหรับสายการผลิต SMT โดยเฉพาะเพื่อให้การถ่ายโอนแผงวงจรพิมพ์ระหว่างสถานีประมวลผล SMT ต่างๆ มีความเสถียร มีประสิทธิภาพ และราบรื่น ในฐานะอุปกรณ์เสริมหลักสำหรับสายการผลิตอิเล็กทรอนิกส์อัจฉริยะ เครื่องลำเลียง PCB แบบ Shuttle อัตโนมัตินี้เข้ากันได้อย่างสมบูรณ์แบบกับอุปกรณ์ SMT หลัก โดยแก้ไขปัญหาการเชื่อมต่อ PCB การส่ง และการเปลี่ยนผ่านในกระบวนการผลิตสายการประกอบ มาพร้อมกับอินเทอร์เฟซ SMEMA มาตรฐานและระบบควบคุม PLC อัจฉริยะ เครื่องลำเลียง PCB แบบ Shuttle ช่วยให้การป้อน PCB การลำเลียง และการสลับ Shuttle อัตโนมัติเต็มรูปแบบโดยไม่ต้องใช้คน ควบคุมการเชื่อมต่อเครื่องพิมพ์ Solder Paste, เครื่องวาง, เตาอบ Reflow, เครื่องตรวจจับ AOI และอุปกรณ์ SMT อื่นๆ ได้อย่างมีประสิทธิภาพ สามารถใช้งานร่วมกับ PCB ประเภทต่างๆ ที่มีขนาดและความหนาต่างกัน มีความอเนกประสงค์สูง และเป็นอุปกรณ์สำคัญที่จำเป็นในการปรับปรุงระดับอัตโนมัติและความต่อเนื่องในการผลิตของสายการผลิต SMT สมัยใหม่

คุณสมบัติหลัก

• การออกแบบโครงสร้างปิดเพื่อความปลอดภัยของโมดูล - รับประกันการทำงานที่ปลอดภัยพร้อมโครงสร้างที่กะทัดรัด
• การควบคุมด้วย PLC - ให้การควบคุมอัตโนมัติที่แม่นยำเพื่อความน่าเชื่อถือในการทำงานที่เพิ่มขึ้น
• มอเตอร์สเต็ปเปอร์และการเคลื่อนที่ด้วยสายพานที่แม่นยำ - ให้ความแม่นยำสูงและการเคลื่อนที่ที่ราบรื่นสำหรับการจัดการ PCB ที่สม่ำเสมอ
• การปรับความกว้างแบบขนานที่ราบรื่น - ให้การควบคุมที่ยืดหยุ่นเพื่อรองรับขนาด PCB ที่หลากหลาย

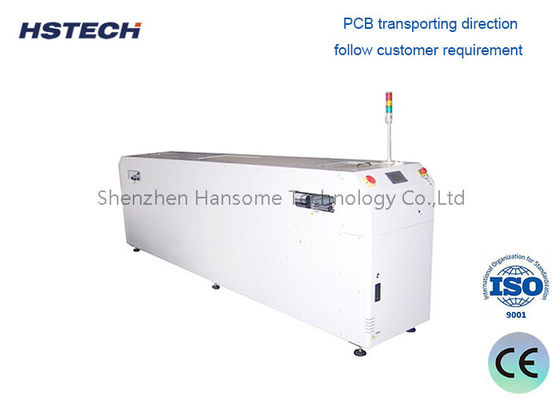

• ทิศทางการขนส่งที่กำหนดเอง - ปรับทิศทางได้ตามความต้องการเฉพาะของลูกค้า
• แผงควบคุมหน้าจอสัมผัส - อินเทอร์เฟซผู้ใช้ที่ใช้งานง่ายสำหรับการตรวจสอบและปรับเปลี่ยนได้ง่าย
• ไฟแสดงสถานะแบบหอคอยสามสี - ตัวบ่งชี้สถานะด้วยภาพด้วยไฟสีแดง สีเหลือง และสีเขียว
• ความเข้ากันได้กับ SMEMA - เข้ากันได้กับมาตรฐาน Surface Mount Equipment Manufacturers Association อย่างสมบูรณ์

ข้อมูลจำเพาะทางเทคนิค

ฟังก์ชันหลัก

หน่วยนี้จะเปลี่ยนเส้นทางการไหลของ PCB ไปยังช่องทางต่างๆ ทำให้สามารถเปลี่ยนผ่านได้อย่างราบรื่นระหว่างการกำหนดค่า 2 ช่องสัญญาณเป็น 1 ช่องสัญญาณ หรือ 1 ช่องสัญญาณเป็น 2 ช่องสัญญาณ ระบบให้ความยืดหยุ่นในการกำหนดเส้นทางแบบไดนามิกสำหรับการดำเนินงานจัดการ PCB ที่เหมาะสมที่สุด

พารามิเตอร์ทางเทคนิค

• ความสูงในการขนส่ง: 910±20 มม.
• ระยะทางการเคลื่อนที่: มาตรฐาน 2000 มม. หรือปรับแต่งได้
• เวลาในการเคลื่อนที่: ปรับแต่งได้ตามความต้องการในการผลิต
• จำนวนรถเคลื่อนที่: รถเดี่ยวหรือรถคู่ (อุปกรณ์เสริม)
• วิธีการเคลื่อนที่: มอเตอร์สเต็ปเปอร์ + สายพานลำเลียง
• รางคงที่: รางที่ 1 และ 4 คงที่เพื่อความมั่นคง
• ทิศทางการถ่ายโอน: ซ้าย-ขวา หรือ ขวา-ซ้าย สำหรับการกำหนดค่าสายการผลิตที่ยืดหยุ่น
• โหมดการถ่ายโอน PCB: ตัวเลือก 2 เข้า 1 ออก, 1 เข้า 2 ออก, หรือ 2 เข้า 2 ออก
• แรงดันลม: 4-6 บาร์
• ความหนา PCB: ขั้นต่ำ 0.4 มม.
• สัญญาณ: เป็นไปตามมาตรฐาน SMEMA

การใช้งานทั่วไป

• การปรับสมดุลสาย SMT: เชื่อมช่องว่างเวลาวงจรระหว่างเครื่อง Pick-and-Place ความเร็วสูงกับเตาอบ Reflow หรือสถานีตรวจสอบที่ช้ากว่า
• การประกอบสองด้าน: การบัฟเฟอร์และถ่ายโอน PCB ระหว่างกระบวนการวางด้านแรกและด้านที่สอง
• การผลิตอิเล็กทรอนิกส์ยานยนต์: รับประกันการถ่ายโอน PCB ขนาดใหญ่ที่เสถียรสำหรับการผลิต ECU, เซ็นเซอร์ และโมดูลกำลัง
• การประกอบอิเล็กทรอนิกส์สำหรับผู้บริโภค: จัดการการผลิต PCB สำหรับสมาร์ทโฟน แท็บเล็ต และอุปกรณ์สวมใส่ในปริมาณมากโดยไม่มีการหยุดทำงาน
• ผู้ผลิตตามสัญญา (CEMs): ปรับเปลี่ยนโครงการของลูกค้าที่แตกต่างกันได้อย่างรวดเร็วด้วยความจุบัฟเฟอร์และความเร็วในการถ่ายโอนที่ปรับได้

ทำไมต้องเลือกเครื่องลำเลียง PCB แบบ Shuttle ของเรา?

แตกต่างจากเครื่องลำเลียงแบบธรรมดาที่อาศัยการเคลื่อนที่ของสายพานอย่างง่ายโดยไม่มีความสามารถในการบัฟเฟอร์ เครื่องลำเลียงแบบ Shuttle ของเราผสมผสานการถ่ายโอนความเร็วสูงเข้ากับการบัฟเฟอร์อัจฉริยะเพื่อขจัดปัญหาการหยุดสายการผลิตที่เกิดจากความไม่เข้ากันของกระบวนการ โครงเหล็กเสริมพร้อมฐานรองกันสะเทือนช่วยให้การทำงานมีความเสถียรแม้ที่ความเร็วสูงสุด ในขณะที่การออกแบบแบบโมดูลช่วยให้บำรุงรักษาได้ง่ายโดยไม่ต้องใช้เครื่องมือในการเข้าถึงชิ้นส่วนที่สึกหรอ อินเทอร์เฟซ HMI ให้ข้อมูลแบบเรียลไทม์เกี่ยวกับจำนวนบอร์ด เวลาในการถ่ายโอน และสถานะบัฟเฟอร์ ช่วยให้ผู้ปฏิบัติงานสามารถเพิ่มประสิทธิภาพสายการผลิตและระบุปัญหาที่อาจเกิดขึ้นก่อนที่จะทำให้เกิดการหยุดทำงาน

เรายังมีตัวเลือกความจุบัฟเฟอร์ที่ปรับแต่งได้ ความยาวสายพานลำเลียงที่เพิ่มขึ้น และรุ่นที่เข้ากันได้กับห้องคลีนรูมสำหรับสภาพแวดล้อมการผลิตที่ละเอียดอ่อน

พร้อมที่จะขจัดคอขวดในสาย SMT ของคุณแล้วหรือยัง?

หยุดเสียเวลาการผลิตไปกับความไม่เข้ากันของกระบวนการ เครื่องลำเลียง PCB แบบ Shuttle ของเราช่วยให้การไหลระหว่างทุกสถานีมีความราบรื่นและต่อเนื่อง เพิ่มปริมาตรการผลิตและประสิทธิภาพของสายการผลิตของคุณให้สูงสุด ติดต่อเราวันนี้เพื่อขอแผนการรวมระบบที่ปรับแต่งได้ การสาธิตสด หรือใบเสนอราคาที่แข่งขันได้ — ให้เราช่วยคุณเปลี่ยนสายการผลิตของคุณให้เป็นโรงไฟฟ้าความเร็วสูงและให้ผลผลิตสูง
