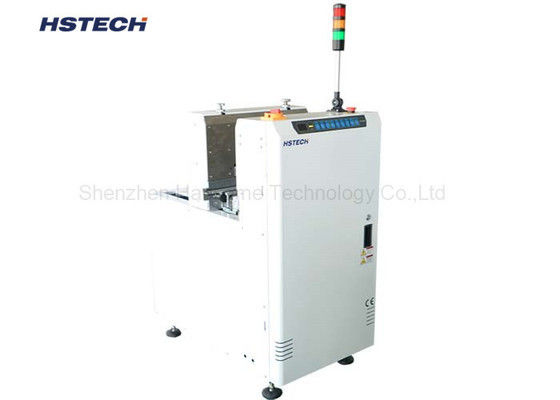

PCB Destacker อัตโนมัติ Bare Board Loader อุปกรณ์การจัดการ PCB สําหรับสาย SMT

PCB Destacker อัตโนมัติ Bare Board Loader อุปกรณ์การจัดการ PCB สําหรับสาย SMT

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-DS400
MOQ:	1 ชิ้น
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	50 ชิ้น/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

CE,ISO

ชื่อสินค้า:

เครื่องทำลาย PCB

ชื่ออื่น:

ตัวโหลดบอร์ดเปลือย

ความหนาของพีซีบี:

0.6~4.0มม

ความกดอากาศ:

0.6MPa

แหล่งจ่ายไฟ:

AC110V/220V เฟสเดียว

การรับประกัน:

รายละเอียดการบรรจุ:

ทำด้วยไม้

สามารถในการผลิต:

50 ชิ้น/เดือน

เน้น:

เครื่องตัด PCB อัตโนมัติสําหรับ SMT

อุปกรณ์บรรจุแผ่นเปลือย

เครื่องมือ PCB พร้อมรับประกัน

คําอธิบายสินค้า

เครื่องเรียงแผงวงจรพิมพ์อัตโนมัติสำหรับสายการผลิต SMT

HSTECH Destacker (เครื่องป้อนแผงวงจรเปล่า) เป็นโซลูชันการป้อนแผงวงจรพิมพ์อัตโนมัติที่ออกแบบมาเพื่อแยกและป้อนแผงวงจรเปล่าเข้าสู่สายการผลิต SMT ได้อย่างมีประสิทธิภาพ ด้วยการควบคุมโปรแกรม PLC โครงสร้างอะลูมิเนียมที่มั่นคง สายพานลำเลียงที่ปลอดภัยจากไฟฟ้าสถิต และความเข้ากันได้กับ SMEMA เครื่องนี้จึงเป็นโซลูชันที่ใช้งานได้จริงสำหรับการจัดการแผงวงจรพิมพ์แบบอัตโนมัติ

เครื่อง Destacker ออกแบบมาสำหรับสภาพแวดล้อมการผลิตที่การป้อนแผงวงจรพิมพ์อย่างต่อเนื่อง การเปลี่ยนผลิตภัณฑ์อย่างรวดเร็ว และการขนส่งแผงวงจรที่มั่นคงเป็นสิ่งสำคัญ นอกจากนี้ยังสามารถทำงานในโหมด โหมด pass-through ซึ่งให้ความยืดหยุ่นมากขึ้นเมื่อรวมเครื่องเข้ากับการกำหนดค่าสายการผลิตแผงวงจรพิมพ์ที่แตกต่างกัน

HSTECH มีสองรุ่นมาตรฐานคือ HS-DS400 และ HS-DS530 ซึ่งรองรับช่วงขนาดแผงวงจรพิมพ์ที่แตกต่างกันเพื่อตอบสนองความต้องการการผลิตที่หลากหลาย

คุณสมบัติหลัก

การควบคุมโปรแกรม PLC

เครื่อง Destacker ใช้ การควบคุมโปรแกรม PLC เพื่อจัดการลำดับการทำงานและกระบวนการป้อนแผงวงจรพิมพ์ ระบบควบคุมที่ใช้ PLC ให้การทำงานที่มั่นคงและสะดวกสำหรับการผลิตประจำวัน ในขณะเดียวกันก็ช่วยให้เครื่องทำงานเป็นส่วนหนึ่งของระบบจัดการแผงวงจรพิมพ์ SMT อัตโนมัติ

โครงสร้างอะลูมิเนียมสำหรับงานหนัก

เครื่องใช้ โครงสร้างอะลูมิเนียมพร้อมฐานที่หนัก ฐานที่เสริมความแข็งแรงช่วยป้องกันการเคลื่อนที่ของเครื่องโดยไม่ตั้งใจระหว่างการทำงาน และให้แพลตฟอร์มที่มั่นคงสำหรับการจัดการแผงวงจรพิมพ์อย่างต่อเนื่อง การออกแบบนี้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการผลิตที่ความเสถียรของอุปกรณ์มีความสำคัญต่อการถ่ายโอนแผงวงจรที่เชื่อถือได้

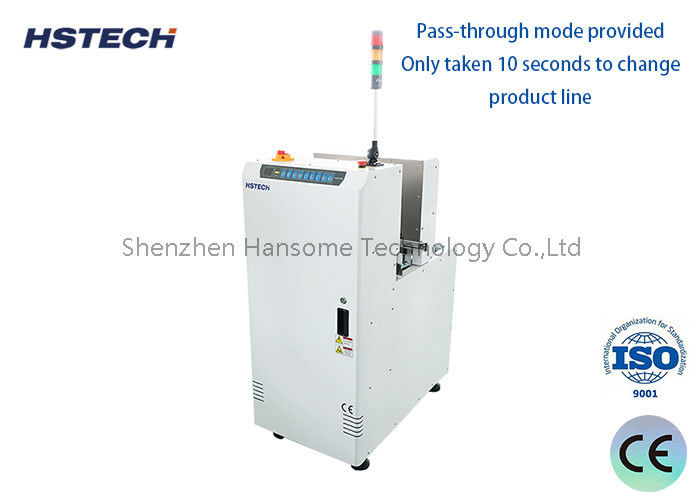

โหมด Pass-Through

มี โหมด pass-through สำหรับการรวมสายการผลิตที่ยืดหยุ่น ขึ้นอยู่กับการจัดวางการผลิต เครื่อง Destacker สามารถกำหนดค่าเพื่อรองรับความต้องการในการจัดการแผงวงจรพิมพ์ที่แตกต่างกัน ทำให้ง่ายต่อการรวมเข้ากับอุปกรณ์ SMT ต้นน้ำและปลายน้ำ

การเปลี่ยนผลิตภัณฑ์อย่างรวดเร็ว

เครื่อง Destacker ออกแบบมาเพื่อการเปลี่ยนผลิตภัณฑ์ที่สะดวก ตามข้อกำหนด ใช้เวลาเพียงประมาณ 10 วินาทีในการเปลี่ยนสายผลิตภัณฑ์ ความสามารถในการเปลี่ยนอย่างรวดเร็วนี้มีประโยชน์อย่างยิ่งสำหรับสภาพแวดล้อมการผลิตที่จัดการแผงวงจรพิมพ์หลายรุ่นและการเปลี่ยนแปลงผลิตภัณฑ์บ่อยครั้ง

การควบคุมที่ใช้งานง่าย

เครื่องมี ปุ่มควบคุมที่สะดวก สำหรับการใช้งานที่ตรงไปตรงมา นอกจากนี้ยังมี ตัวเลือกการควบคุมหน้าจอสัมผัส ซึ่งเป็นอินเทอร์เฟซทางเลือกสำหรับลูกค้าที่ต้องการประสบการณ์การใช้งานเครื่องที่สะดวกยิ่งขึ้น

การป้อนแผงวงจรพิมพ์อย่างต่อเนื่อง

เครื่อง Destacker รองรับ การป้อนอย่างต่อเนื่อง ช่วยรักษาการป้อนแผงวงจรพิมพ์อย่างต่อเนื่องไปยังสายการผลิต คุณสมบัตินี้สามารถลดการหยุดชะงักที่ไม่จำเป็นระหว่างการจัดการแผงวงจรพิมพ์ และเหมาะสำหรับสภาพแวดล้อมการผลิต SMT อัตโนมัติที่ต้องการการป้อนแผงวงจรที่มั่นคง

สายพานลำเลียง ESD

เครื่องมาพร้อมกับ สายพานลำเลียง ESD สำหรับการขนส่งแผงวงจรพิมพ์ การออกแบบการขนส่งที่เน้น ESD เหมาะสำหรับสภาพแวดล้อมการผลิตอิเล็กทรอนิกส์ที่การป้องกันไฟฟ้าสถิตเป็นสิ่งสำคัญในการจัดการแผงวงจรพิมพ์

ระบบแสดงข้อผิดพลาดของเครื่องอัจฉริยะ

เครื่อง Destacker มี ระบบแสดงข้อผิดพลาดของเครื่องที่ตั้งโปรแกรมไว้เอง ข้อผิดพลาดของเครื่องที่แตกต่างกันจะได้รับรหัสข้อผิดพลาดที่แตกต่างกัน รหัสข้อผิดพลาดแต่ละรายการจะสอดคล้องกับคำแนะนำการบำรุงรักษาที่เกี่ยวข้อง ซึ่งจะอยู่ที่ด้านหลังของประตูเครื่อง สิ่งนี้ช่วยให้ผู้ปฏิบัติงานและบุคลากรบำรุงรักษาสามารถระบุประเภทของข้อผิดพลาดของเครื่องได้อย่างรวดเร็วและอ้างอิงข้อมูลการบำรุงรักษาที่เกี่ยวข้อง

เข้ากันได้กับ SMEMA

เครื่อง Destacker เข้ากันได้กับ SMEMA ทำให้เหมาะสำหรับการรวมเข้ากับอุปกรณ์สายการผลิต SMT ที่เข้ากันได้ สิ่งนี้ช่วยให้ Bare Board Loader สามารถรวมเข้ากับระบบจัดการแผงวงจรพิมพ์อัตโนมัติร่วมกับอุปกรณ์สาย SMT อื่นๆ

วิธีการทำงานของเครื่องเรียงแผงวงจรพิมพ์

Bare Board Loader / PCB Destacker จะถูกวางไว้ที่จุดเริ่มต้นของสายการผลิตแผงวงจรพิมพ์ แผงวงจรพิมพ์เปล่าจะถูกป้อนเข้าเครื่อง และเครื่อง Destacker จะแยกและถ่ายโอนแผงวงจรทีละแผงไปยังอุปกรณ์การผลิตปลายน้ำ

จากนั้นเครื่องจะดำเนินการป้อนต่อไปตามลำดับการทำงานที่ตั้งโปรแกรมไว้ โดยให้การป้อนแผงวงจรพิมพ์เปล่าอย่างมั่นคงไปยังสาย SMT การจัดการแผงวงจรพิมพ์อัตโนมัตินี้สามารถช่วยให้ผู้ผลิตลดการจัดการแผงวงจรด้วยตนเองและปรับปรุงความสม่ำเสมอของการป้อนแผงวงจรระหว่างกระบวนการต่างๆ

ออกแบบมาสำหรับการจัดการแผงวงจรพิมพ์ SMT

HSTECH Destacker เหมาะสำหรับสายการผลิตแผงวงจรพิมพ์ที่ต้องการการป้อนแผงวงจรเปล่าอัตโนมัติ การใช้งานทั่วไป ได้แก่:

สายการผลิต SMT
สายการประกอบแผงวงจรพิมพ์
การผลิต PCBA
การผลิตอิเล็กทรอนิกส์
การผลิต EMS
การผลิตอิเล็กทรอนิกส์ OEM/ODM
ระบบจัดการแผงวงจรพิมพ์อัตโนมัติ

สามารถใช้เป็นส่วนหนึ่งของโซลูชันการจัดการแผงวงจรพิมพ์ที่กว้างขึ้นร่วมกับ สายพานลำเลียงแผงวงจรพิมพ์ บัฟเฟอร์ เครื่องป้อนออก และอุปกรณ์สาย SMT อื่นๆ.

ข้อมูลจำเพาะทางเทคนิค

รุ่น	ขนาดแผงวงจรพิมพ์ที่มีประสิทธิภาพ	ขนาดเครื่อง	น้ำหนัก
HS-DS400	50 × 50 - 400 × 400 มม.	505 × 825 × 1200 มม.	200 กก.
HS-DS530	50 × 50 - 530 × 500 มม.	600 × 920 × 1200 มม.	250 กก.

ทำไมต้องเลือก HSTECH PCB Destacker?

การจัดการแผงวงจรพิมพ์ที่มั่นคง

โครงสร้างอะลูมิเนียมสำหรับงานหนักและการออกแบบฐานที่หนักช่วยให้การทำงานของอุปกรณ์มีความมั่นคงระหว่างการป้อนแผงวงจรพิมพ์

การผลิตที่ยืดหยุ่น

โหมด Pass-through และความเข้ากันได้กับ SMEMA ช่วยให้เครื่องสามารถรวมเข้ากับการกำหนดค่าสายการผลิต SMT ที่แตกต่างกันได้

การเปลี่ยนอย่างรวดเร็ว

ใช้เวลาประมาณ 10 วินาที ในการเปลี่ยนสายผลิตภัณฑ์ ทำให้เครื่องเหมาะสำหรับสภาพแวดล้อมการผลิตที่มีแผงวงจรพิมพ์หลายรุ่น

การป้อนอย่างต่อเนื่อง

ฟังก์ชันการป้อนอย่างต่อเนื่องช่วยรักษาการป้อนแผงวงจรพิมพ์อย่างต่อเนื่องสำหรับกระบวนการ SMT ปลายน้ำ

บำรุงรักษาง่าย

การแสดงข้อผิดพลาดที่ตั้งโปรแกรมไว้และคำแนะนำการบำรุงรักษาที่เกี่ยวข้องช่วยให้ผู้ปฏิบัติงานระบุปัญหาของเครื่องได้อย่างมีประสิทธิภาพมากขึ้น

การป้องกัน ESD

สายพานลำเลียง ESD ออกแบบมาสำหรับการใช้งานจัดการแผงวงจรพิมพ์ในสภาพแวดล้อมการผลิตอิเล็กทรอนิกส์

การใช้งานสาย SMT ทั่วไป

สามารถจัดเรียงการกำหนดค่าการจัดการแผงวงจรพิมพ์ทั่วไปได้ดังนี้:

การป้อนแผงวงจรพิมพ์เปล่า -> เครื่องเรียงแผงวงจรพิมพ์ -> สายพานลำเลียง -> การพิมพ์วางประสาน -> เครื่อง Pick & Place -> การอบด้วยความร้อน -> AOI -> การนำแผงวงจรพิมพ์ออก

HSTECH Destacker สามารถทำหน้าที่เป็น อุปกรณ์ป้อนแผงวงจรพิมพ์ส่วนหน้า โดยป้อนแผงวงจรพิมพ์เปล่าเข้าสู่กระบวนการผลิต SMT โดยอัตโนมัติ สำหรับผู้ผลิตที่อัปเกรดสายการผลิตที่มีอยู่ เครื่อง Destacker ยังสามารถพิจารณาเป็นโซลูชันอัตโนมัติเพื่อลดการป้อนแผงวงจรพิมพ์ด้วยตนเอง

เครื่องเรียงแผงวงจรพิมพ์สำหรับการผลิตแผงวงจรพิมพ์หลายรุ่น

สำหรับผู้ผลิต EMS และ PCBA ที่จัดการแผงวงจรพิมพ์หลายรุ่น การเปลี่ยนผลิตภัณฑ์อย่างรวดเร็วสามารถเป็นส่วนสำคัญของความยืดหยุ่นในการผลิต HSTECH Destacker ออกแบบมาพร้อมแนวคิดการเปลี่ยนอย่างรวดเร็ว โดยใช้เวลาประมาณ 10 วินาทีในการเปลี่ยนสายผลิตภัณฑ์ ทำให้เหมาะสำหรับสภาพแวดล้อมการผลิตที่ต้องประมวลผลผลิตภัณฑ์แผงวงจรพิมพ์ที่แตกต่างกันบนสายเดียวกัน

เมื่อรวมกับการควบคุม PLC การใช้งานที่สะดวก และฟังก์ชัน pass-through เครื่องนี้จึงเป็นโซลูชันที่ใช้งานได้จริงสำหรับการจัดการแผงวงจรพิมพ์เปล่าแบบอัตโนมัติ
