| ชื่อแบรนด์: | HSTECH |
| MOQ: | 1 ชิ้น |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 50 ชิ้น/เดือน |

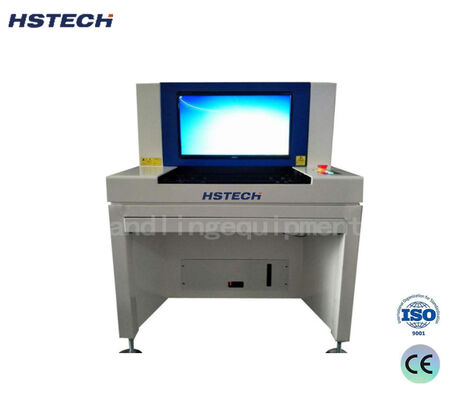

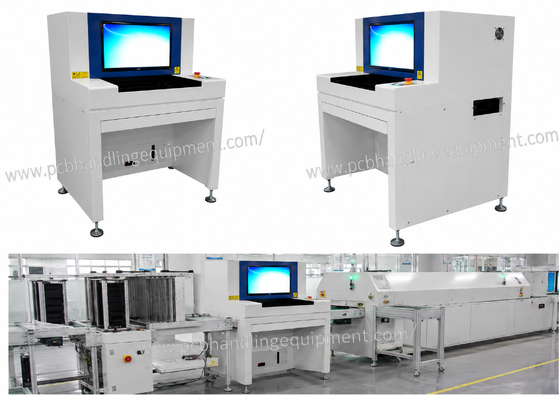

อุปกรณ์ตรวจสอบทางสายตา PCBA ออฟไลน์ที่พัฒนาขึ้นที่ออกแบบมาสําหรับสายการผลิต SMT และ DIP การประกอบอิเล็กทรอนิกส์ โดยแทนการตรวจสอบทางมือแบบดั้งเดิมด้วยเทคโนโลยีแสงอัตโนมัติ
เครื่อง AOI นี้ใช้อัลจอริทึมการถ่ายรูปทางออปติกที่ทันสมัยและการวิเคราะห์ภาพมืออาชีพเพื่อจับภาพ PCB ความละเอียดสูง และระบุอาการบกพร่องของส่วนประกอบและสับสับสับโดยอัตโนมัติมันปรับปรุงประสิทธิภาพการควบคุมคุณภาพอย่างสําคัญ เมื่อเทียบกับวิธีการตรวจสอบด้วยมือ.
ประโยชน์สําคัญของการทํางาน:ประสบอัตราการตรวจพบความบกพร่องมากกว่า 99% (เทียบกับ 70% กับการตรวจสอบด้วยมือ) ลดความต้องการแรงงาน 2-4 ผู้ตรวจสอบต่อสายการผลิต และกําจัดปัจจัยความผิดพลาดของมนุษย์ฟังก์ชันสถิติ SPC ที่ติดตั้งให้ข้อมูลความบกพร่องที่ครบวงจรสําหรับการปรับปรุงกระบวนการ.
รองรับการตรวจสอบหลังจากการพิมพ์แป๊ต SMT, การผสมผสานแบบ reflow และกระบวนการผสมผสานคลื่น DIPการผลิตอิเล็กทรอนิกส์ชุดเล็กและกลางที่มีผลประกอบการที่มั่นคงและการบํารุงรักษาง่าย.
กล้อง CCD อุตสาหกรรมความเร็วสูงจับภาพ PCBA ในเวลาจริง อัลการิทึมหลายมิติวิเคราะห์และเปรียบเทียบภาพเหล่านี้กับตัวอย่างมาตรฐานระบบจะตรวจพบความบกพร่องโดยอัตโนมัติ, ตีตําแหน่ง, เก็บภาพถ่าย, และผลิตรายงานการตรวจสอบที่ครบถ้วน
| ประเภท | รายการ | รายละเอียด |
|---|---|---|
| กระบวนการที่ได้รับการสนับสนุน | ขั้นตอนการตรวจ | หลังการพิมพ์พิมพ์พิมพ์ SMT หลังการผสมแบบ reflow หลังการผสมแบบ DIP |
| รายละเอียด PCB | 25×25mm-330×380mm (มีขนาดตามต้องการ) | |
| ข้อมูล PCB | ความหนาของ PCB | 0.3-5.0 มิลลิเมตร |
| ความสูงของส่วนประกอบ | ด้านบน ≤35mm ด้านล่าง ≤50mm (สามารถปรับแต่ง) | |
| ระบบแสง | หน่วยถ่ายภาพ | กล้อง CCD ดิจิตอลความเร็วสูง สีเต็ม |
| การส่องแสง | แหล่งแสง LED / RGB ไฟขาว 3 ช่อง | |
| การแก้ไข | 10μm /15μm /18μm /20μm /25μm ไม่จําเป็น | |
| ระบบกล | ขับ X/Y | มอเตอร์เซอร์โว + สกรูนําแม่นยํา |
| ความแม่นยําในการตั้งตําแหน่ง | < 8μm | |
| สาธารณะ | พลังงาน | AC220V ± 10%, 50/60Hz, 0.6 กิโลวัตถ์ |
| มิติรวม | 980 × 945 × 1260 มม. |
อิเล็กทรอนิกส์ผู้บริโภค บอร์ดควบคุมอุตสาหกรรม โมดูลพลังงาน อุปกรณ์สื่อสาร อิเล็กทรอนิกส์รถยนต์ อุปกรณ์การแพทย์และผู้ผลิตอื่น ๆ ที่มีความต้องการในการควบคุมคุณภาพในการผสม SMT & DIPเหมาะสําหรับสายการผลิตที่มีการเปลี่ยนสินค้าบ่อย ๆ และการสั่งซื้อชุดเล็ก ๆ ที่ผสมผสาน
