ประสิทธิภาพสูง 90 ° 180 ° PCB เปลี่ยนทิศทางคอนเวียร์เปลี่ยนด้วยแสง 3 สี

Name: ประสิทธิภาพสูง 90 ° 180 ° PCB เปลี่ยนทิศทางคอนเวียร์เปลี่ยนด้วยแสง 3 สี
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-SZ350
MOQ:	1 ชิ้น
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	50 ชิ้น/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE,ISO

ชื่อสินค้า:

เครื่องขนส่งหมุน PCB

แหล่งจ่ายไฟ:

AC100-230V

องศาเลี้ยว:

90 องศา 180 องศา 270 องศา

สัญญาณ:

สเมมา

การควบคุม:

หน้าจอสัมผัส

การรับประกัน:

1 ปี

รายละเอียดการบรรจุ:

ทำด้วยไม้

สามารถในการผลิต:

50 ชิ้น/เดือน

เน้น:

เครื่องขนส่งหมุน PCB 90° 180°

เครื่องขนส่งเปลี่ยนทิศทาง PCB พร้อมแสงหอคอย

อุปกรณ์การจัดการ PCB ที่มีประสิทธิภาพสูง

คําอธิบายสินค้า

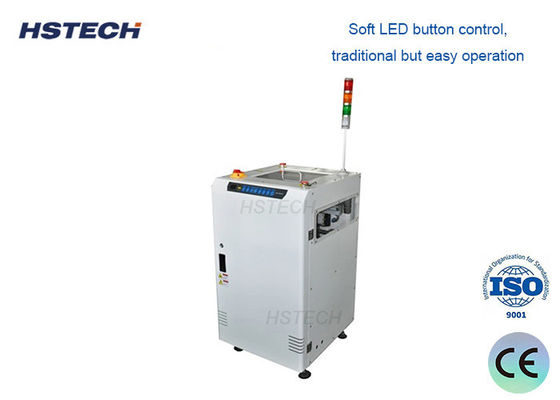

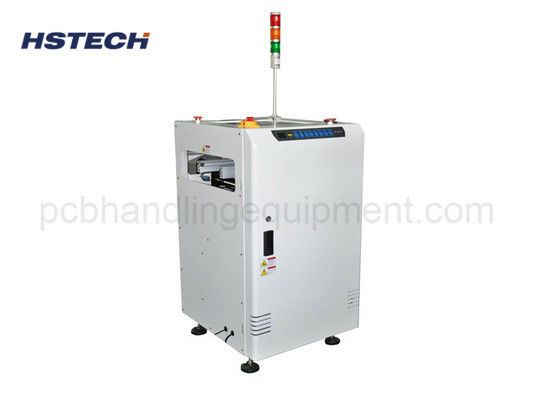

SMT 90°/180° PCB คอนเวียร์หมุนด้วยแสงหอไฟ 3 สี

เครื่องขนส่ง PCB เปลี่ยนทิศทางการไหลของ SMT เป็นอุปกรณ์ขนส่งอัตโนมัติที่เชี่ยวชาญที่ออกแบบมาสําหรับสายการผลิตการประกอบ SMT รองรับการเปลี่ยนทิศทาง PCB 90 °, 180 ° และ 270 °อุปกรณ์พร้อมกับไฟหอคอยแบบมาตรฐาน 3 สีสําหรับการแสดงสถานะของเครื่องจักรในเวลาจริง, เครื่องขนส่งหมุนนี้เชื่อมต่ออุปกรณ์ SMT ด้านหน้าและด้านหลังได้อย่างต่อเนื่อง ทําให้สามารถเปลี่ยนกระแสกระแส PCB ในสายการผลิตที่อัตโนมัติเต็ม

ลักษณะสินค้าหลัก

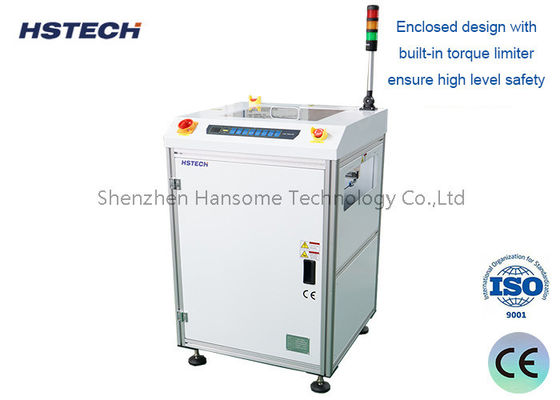

โครงสร้างความปลอดภัยปิดเต็ม:การออกแบบห้องปิดปิดที่มีการจํากัดแรงปมที่ติดตั้งป้องกันการอุดหนุนทางกลและ PCB การบดในระหว่างการหมุน
เปิดเร็ว ปกปิดความปลอดภัยด้านบน:การเข้าถึงส่วนประกอบภายในอย่างเต็มที่ เพื่อการบํารุงรักษาง่าย และการลดเวลาหยุดทํางาน
ปุ่มควบคุมทางกายภาพที่ใช้ได้ง่ายการควบคุมด้านข้างที่เข้าใจง่ายสําหรับการเริ่มต้น, หยุด, กําหนดใหม่, และการปฏิบัติการฉุกเฉิน
เครื่องหมุนแม่นยําสูง:หมุนยางความแม่นยําและการประกอบ servo-driven รับประกันการหมุนที่มั่นคงและไม่มีการสั่นสะเทือน
ช่องว่างการถ่ายทอดที่ลดลง:ปรับปรุงการ dock รอลเลอร์กําจัด PCB ขอบ jamming และบอร์ด tilting
โลจิกกระแสการจราจรที่สามารถปรับแต่งได้:โปรแกรมความช้าของสัญญาณ, ลําดับการโอน, และรูปแบบการก่อมุมการหัน
การปรับความกว้างของสกรูนําขนาน:ระบบสกรูนําคู่รักษาความเหมาะสมแนวขวางที่สมบูรณ์แบบ
การสื่อสาร SMEMA:อินเตอร์เฟซมาตรฐานสําหรับการบูรณาการอย่างต่อเนื่องกับอุปกรณ์ SMT หลักทั้งหมด

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ปฏิบัติหน้าที่หลัก	นําทิศทางการไหลของ PCB; สนับสนุนมุมหมุน 90 °, 180 °, 270 °
ความสูงการขนส่งมาตรฐาน	910±20mm (ตรงกับมาตรฐานอุปกรณ์ SMT ทั่วโลก)
การ ส่ง คํา ชี้ นํา	ซ้ายไปขวา / ขวาไปซ้าย การสนับสนุนสองทิศทาง
เวลาจักรยานมาตรฐาน	ประมาณ 5 วินาทีต่อรอบรอบเต็ม
พลังงาน	AC 100-230V, เฟสเดียว, 50/60Hz ความดันทั่วไป
ความดันอากาศในการทํางาน	4-6 บาร์ การให้อากาศกด
การใช้อากาศสูงสุด	10L/min ภายใต้การทํางานแบบต่อเนื่องแบบเต็มภาระ
ความหนา PCB ขั้นต่ํา	0.4mm (สนับสนุนแผ่นวงจรยืดหยุ่นและแข็งแรงบาง)
สัญญาณสื่อสาร	SMEMA อินเตอร์เฟซสัญญาณมาตรฐานของอุตสาหกรรม

ตัวแบบมาตรฐาน

รูปแบบ HS-SZ350

ขนาดการแปรรูป PCB:50×50 - 450×350 มิลลิเมตร
ขนาดเครื่อง:700 × 750 × 1200 มม.
น้ําหนักสะสม:150 กิโลกรัม
การใช้งาน:บอร์ดโทรศัพท์มือถือ โมดูลเซ็นเซอร์ อิเล็กทรอนิกส์ที่ใส่ได้ แผ่นวงจรควบคุมขนาดเล็ก

รุ่น HS-SZ460

ขนาดการแปรรูป PCB:50×50 - 550×460 มิลลิเมตร
ขนาดเครื่อง:840 × 890 × 1200 มม.
น้ําหนักสะสม:กิโลกรัม 180
การใช้งาน:บอร์ดควบคุมรถยนต์, บอร์ดแม่ไฟฟ้า, บอร์ดควบคุมหลักอุตสาหกรรม, แผ่นไดรเวอร์ LED ขนาดใหญ่ ความจุสูงสําหรับบอร์ดวงจรหลายชั้นที่หนัก

สถานการณ์การใช้งาน

• สายการผลิต แพทช์ SMT แบบอัตโนมัติเต็ม
• PCB หลังการถ่ายทอดทิศทางและการหมุนการวางแผนสาย
• การเชื่อมต่อสายสถานีตรวจสอบ AOI, SPI, X-Ray
• อิเล็กทรอนิกส์รถยนต์ อิเล็กทรอนิกส์ผู้บริโภค การประกอบวงจรอุปกรณ์การแพทย์
• โรงงานผลิตบอร์ดควบคุมอุปกรณ์บ้านที่ฉลาด
• เครื่องถ่ายทอดสารพัดลมแบบอัตโนมัติในโรงงาน

ข้อดีของผลิตภัณฑ์และประโยชน์ของลูกค้า

ลดอัตรา PCB Scrap:การหมุนแม่นยําและช่องแสวงการถ่ายทอด หลีกเลี่ยงความเสียหายของบอร์ดและส่วนประกอบ
การพึ่งพากษ์แรงงานที่ต่ํากว่าการเชื่อมโยง SMEMA ทําให้การทํางานเป็นระบบอัตโนมัติโดยสิ้นเชิง โดยไม่ต้องใช้มือ
ลายเส้นยืดหยุ่น:ความสามารถในการหมุนหลายมุม ปรับปรุงการใช้พื้นที่โรงงาน
ค่ารักษาที่ต่ํา:การออกแบบฝาปิดที่เปิดเร็ว ทําให้การบํารุงรักษาทุกวันง่ายขึ้น และลดเวลาหยุดทํางาน
ความเข้ากันทั่วโลก:การจําหน่ายไฟฟ้าความดันสูงและการสนับสนุนสัญญาณ SMEMA มาตรฐาน
มาตรฐานความปลอดภัยสูงจํากัดแรงหมุนและบ้านปิดป้องกันอุบัติเหตุความปลอดภัย
