ปุ่มควบคุมหลายคลัง PCB คลังบรรจุที่ติดด้วย SMEMA รองรับ

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-LD250
MOQ:	1 ชิ้น
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	50 ชิ้น/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE,ISO

ชื่อสินค้า:

เครื่องบรรจุ PCB จํานวนมาก

ชื่ออื่น:

เครื่องโหลดบอร์ด SMT

แหล่งจ่ายไฟ:

ไฟ AC110V/220V,50/60Hz

ความกดอากาศ:

4-6 บาร์

การดำเนินการ:

การดำเนินการด้านหน้า

การรับประกัน:

1 ปี

รายละเอียดการบรรจุ:

ทำด้วยไม้

สามารถในการผลิต:

50 ชิ้น/เดือน

เน้น:

เครื่องบรรจุวัสดุ PCB ที่ควบคุมปุ่ม

SMEMA compatible PCB loader

เครื่องบรรจุพัสดุ PCB

คําอธิบายสินค้า

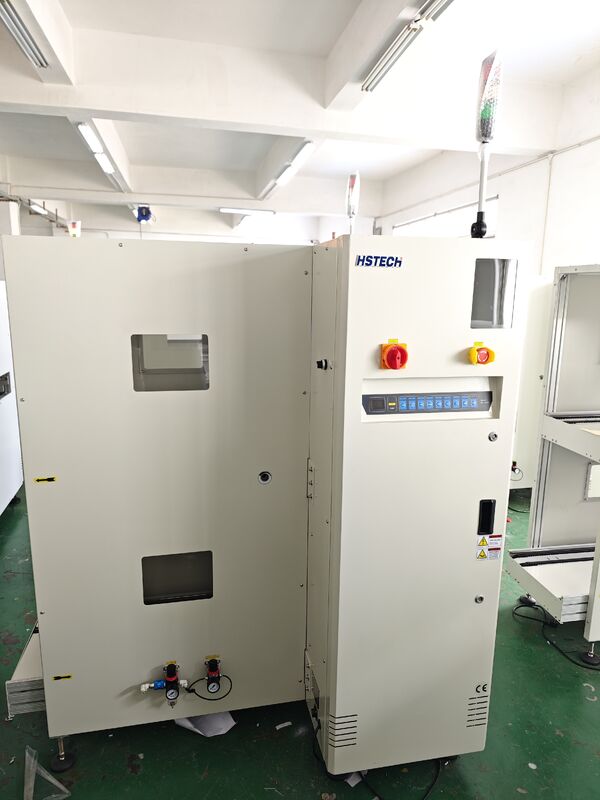

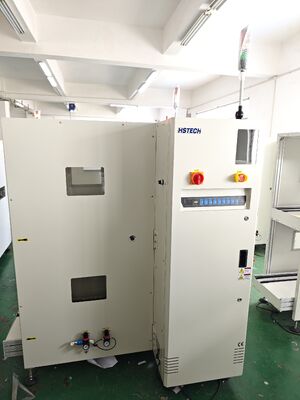

เครื่องโหลด PCB SMEMA ควบคุมปุ่มที่แนบมา

เครื่องโหลด PCB แบบปิดนี้เป็นอุปกรณ์ป้อนอัตโนมัติส่วนหน้าซึ่งออกแบบมาเป็นพิเศษสำหรับสายการผลิตประกอบ SMT มีตัวเครื่องนิรภัยแบบปิดเต็มรูปแบบพร้อมปุ่มควบคุมจากส่วนกลางและรองรับการเชื่อมต่อสัญญาณการสื่อสาร SMEMA มาตรฐานเพื่อการใช้งานร่วมกับเครื่องพิมพ์แบบบัดกรี เครื่องติดส่วนประกอบ เครื่องจ่าย เตาอบแบบรีโฟลว์ และอุปกรณ์ SMT อื่นๆ ได้อย่างราบรื่น

สถานการณ์การใช้งาน

การจับคู่การป้อนส่วนหน้าสำหรับเครื่องพิมพ์สเตนซิล SMT
การจ่ายบอร์ดอัตโนมัติสำหรับการติดตั้งชิปความเร็วสูง
การป้อนอย่างต่อเนื่องที่รองรับเครื่องจ่ายแบบอินไลน์และอุปกรณ์บัดกรีแบบเลือกคลื่น
การป้อน PCB เป็นกลุ่มสำหรับแผงควบคุมอิเล็กทรอนิกส์ยานยนต์ วงจร FPC แบบยืดหยุ่น และการผลิตบอร์ดเซมิคอนดักเตอร์ขนาดเล็ก
การป้อนอัตโนมัติแบบไร้ฝุ่นในโรงงานพร้อมการออกแบบป้องกันความปลอดภัยแบบปิดสนิท

คุณสมบัติผลิตภัณฑ์หลัก

การออกแบบบูรณาการแบบโมดูลาร์:รูปแบบโมดูลาร์ที่ได้มาตรฐานเพื่อการถอดประกอบ บำรุงรักษา ขยายฟังก์ชัน และการแปลงโมเดลได้ง่าย
โครงเครื่องกลเสริมความแข็งแกร่ง:โครงสร้างเฟรมแบบบูรณาการเหล็กหนาพร้อมระบบป้องกันการสั่นสะเทือนเพื่อการทำงานต่อเนื่องตลอด 24 ชั่วโมงอย่างมั่นคง
การออกแบบที่คุ้มค่า:เค้าโครงโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมช่วยลดต้นทุนการผลิตในขณะที่ยังคงรักษาฟังก์ชันการป้อนที่สมบูรณ์

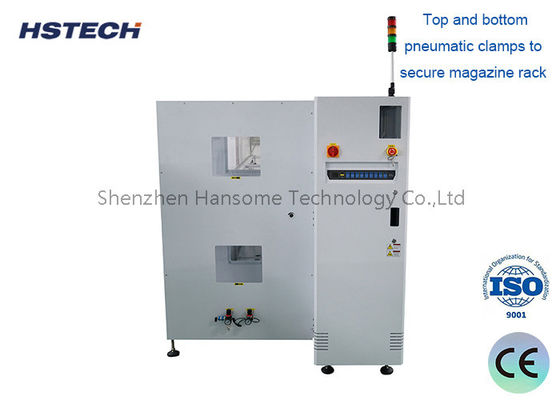

ที่หนีบลมคู่:กลไกการหนีบด้วยลมด้านบนและด้านล่างช่วยล็อคชั้นวางนิตยสารอย่างแน่นหนาระหว่างการทำงาน
รับประกันการแตกหักของ PCB เป็นศูนย์:สายพานลำเลียงแบบเสียดทานแบบนุ่มพร้อมโครงสร้างการยกบัฟเฟอร์และเซ็นเซอร์จำกัดความสูงที่แม่นยำป้องกันความเสียหายของ PCB
รองรับสัญญาณ SMEMA มาตรฐาน:อินเทอร์เฟซการสื่อสาร SMEMA มาตรฐานในตัวสำหรับการเชื่อมต่อสัญญาณอัตโนมัติกับอุปกรณ์ SMT หลักทั้งหมด

ข้อมูลจำเพาะทางเทคนิค

รายการ	พารามิเตอร์
ชื่อสินค้า	เครื่องโหลด PCB
ความสูงของการขนส่ง	910±30มม
เวลาโหลด PCB	ประมาณ 6 วินาที
เวลาเปลี่ยนแม็กกาซีน	ประมาณ 30 วินาที
ทิศทางการคมนาคม	L~R หรือ R~L
การดำเนินการ	การทำงานด้านหน้า
ติดตามด้านคงที่	ด้านหน้า (หรือระบุ)
แหล่งจ่ายไฟ	220V, 50/60Hz, ±10%
ความกดอากาศ	4-6บาร์
ความหนาของพีซีบี	ต่ำสุด 0.4มม
ปริมาณนิตยสาร	ด้านบน: 1 ชิ้น ด้านล่าง: 2 ชิ้น
การเลือกระดับเสียง	1-4 (ระยะพิทช์ 10 มม.)
ความเร็วสายพานลำเลียง	0.5-20M / นาทีหรือปรับแต่งเอง
สัญญาณ	สเมมา

ข้อมูลจำเพาะของรุ่น

แบบอย่าง	HS-LD250	HS-LD330	HS-LD390	HS-LD460
ความยาว PCB ที่มีประสิทธิภาพ	50×50~350×250มม	50×50~455×330มม	50×50~530×390มม	50×530×460มม
ขนาดเครื่อง	1400×800×1200มม	1650×880×1200มม	1800×940×1200มม	1800×1010×1200มม
ขนาดนิตยสาร	355×320×563มม	460×400×563มม	535×460×570มม	535×530×570มม
น้ำหนัก	140กก	180กก	220กก	260กก

อุตสาหกรรมที่เกี่ยวข้อง

โรงงานประกอบชิ้นส่วนอิเล็กทรอนิกส์ SMT การผลิตอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ การผลิตบอร์ดควบคุมพลังงานใหม่ การประมวลผลวงจรแบบยืดหยุ่น FPC การประชุมเชิงปฏิบัติการบรรจุภัณฑ์เซมิคอนดักเตอร์ การผลิตอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ โรงงานอุปกรณ์สวมใส่อัจฉริยะ
