ตัวถอด PCB
Created with Pixso.

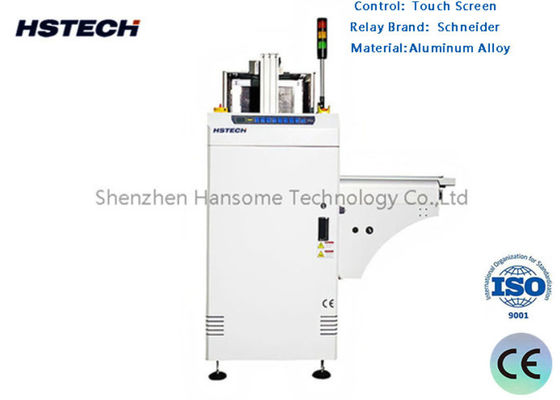

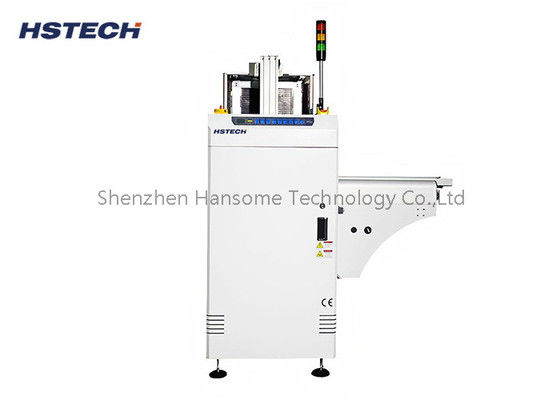

การออกแบบที่แข็งแกร่ง การปรับปรุงความมั่นคงของโมดูล โครงสร้างเศรษฐกิจ 90 องศา L ประเภท PCB Unloader Arm อุปกรณ์ทดสอบ

การออกแบบที่แข็งแกร่ง การปรับปรุงความมั่นคงของโมดูล โครงสร้างเศรษฐกิจ 90 องศา L ประเภท PCB Unloader Arm อุปกรณ์ทดสอบ

ชื่อแบรนด์: HSTECH
เลขรุ่น: HS-LD330
MOQ: 1 ชิ้น
ราคา: Negotation
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 50 ชิ้น/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE,ISO
เวลาโหลด PCB:
ประมาณ 6 วินาที
ทิศทางการคมนาคม:
L~R หรือ R~L
เส้นทางติดตั้งด้าน:
ด้านหน้า (หรือระบุ)
ความกดอากาศ:
4-6bar
ความหนาของพีซีบี:
ต่ำสุด 0.4มม
ความเร็วสายพานลำเลียง:
0.5-20M / นาทีหรือปรับแต่งเอง
รายละเอียดการบรรจุ:
ทำด้วยไม้
สามารถในการผลิต:
50 ชิ้น/เดือน
คําอธิบายสินค้า
การออกแบบโครงสร้างทางกลที่แข็งแกร่งช่วยเพิ่มเสถียรภาพของโมดูลได้อย่างมาก การจัดวางแบบอุตสาหกรรมที่ประหยัด แขนยก PCB รูปตัว L 90 องศา อุปกรณ์ประมวลผลการทดสอบ

ยินดีต้อนรับสู่หน้าผลิตภัณฑ์ของเครื่องยก PCB รูปตัว L 90 องศาของเรา ซึ่งเป็นอุปกรณ์จัดการ PCB ประสิทธิภาพสูงและคุ้มค่า ออกแบบมาสำหรับสายการผลิต SMT เหมาะสำหรับตลาดในยุโรป อเมริกา และเอเชียตะวันออกเฉียงใต้ เครื่องยก PCB รูปตัว L 90 องศาของเราผสานการออกแบบที่แข็งแกร่ง ประสิทธิภาพโมดูลที่เสถียร และการจัดวางที่ประหยัด ตอบสนองความต้องการการผลิตที่มีประสิทธิภาพขององค์กรผลิตอิเล็กทรอนิกส์ทุกขนาดได้อย่างสมบูรณ์แบบ ไม่ว่าคุณต้องการเพิ่มประสิทธิภาพการผลิต SMT ปรับปรุงความแม่นยำในการจัดการ PCB หรือลดต้นทุนแรงงาน เครื่องยก PCB รูปตัว L ของเราคือตัวเลือกในอุดมคติของคุณ

ภาพรวมผลิตภัณฑ์

เครื่องยก PCB รูปตัว L 90 องศาของเราเป็นเครื่องจัดการ PCB อัตโนมัติระดับมืออาชีพ พัฒนาขึ้นเป็นพิเศษเพื่อแก้ไขปัญหาการยก PCB อย่างมีประสิทธิภาพและปลอดภัยหลังจากการบัดกรี การทดสอบ หรือการประกอบในสายการผลิต SMT ด้วยโครงสร้างรูปตัว L 90 องศาที่เป็นเอกลักษณ์ เครื่องยก PCB สามารถเชื่อมต่อกับอุปกรณ์ SMT ต่างๆ ได้อย่างราบรื่น (เช่น เตาอบรีโฟลว์ เครื่องบัดกรีแบบคลื่น และสถานีทดสอบ PCB) ทำให้การยก PCB เป็นไปโดยอัตโนมัติ ต่อเนื่อง และเสถียร อุปกรณ์นี้ใช้การออกแบบโครงสร้างทางกลที่แข็งแกร่ง ซึ่งช่วยเพิ่มเสถียรภาพของโมดูลได้อย่างมาก รับประกันการทำงานที่เชื่อถือได้ในระยะยาว และลดต้นทุนการบำรุงรักษา ทำให้เป็นโซลูชันที่คุ้มค่าสำหรับการผลิตอิเล็กทรอนิกส์

คุณสมบัติ
  1. การออกแบบโมดูล
  2. เสถียรภาพเพิ่มขึ้นด้วยการออกแบบที่แข็งแกร่ง
  3. การทดสอบแขนออกแบบประหยัด
  4. การปรับความกว้างที่ราบรื่นและขนานกัน
  5. การใช้งานชั้นวางนิตยสารสามชั้น
  6. แคลมป์ลมด้านบนและด้านล่างเพื่อยึดชั้นวางนิตยสาร
  7. รับประกันไม่แตกหักของ PCB ระหว่างการโหลดและยก
  8. เข้ากันได้กับ SMEMA
รายละเอียดทางเทคนิค - เครื่องยก PCB รูปตัว L 90 องศา
ฟังก์ชัน หน่วยนี้ใช้สำหรับการโหลด PCB และขนส่ง PCB บนสายการผลิต SMT
ความสูงในการขนส่ง 910±30 มม.
เวลาโหลด PCB ประมาณ 6 วินาที
เวลาเปลี่ยนนิตยสาร ประมาณ 30 วินาที
ทิศทางการขนส่ง L~R หรือ R~L
การทำงาน การทำงานด้านหน้า
ด้านคงที่ของราง ด้านหน้า (หรือระบุ)
แหล่งจ่ายไฟ 220V, 50/60Hz, ±10%
แรงดันลม 4-6 บาร์
ความหนา PCB ขั้นต่ำ 0.4 มม.
จำนวนนิตยสาร ด้านบน: 1 ชิ้น, ด้านล่าง: 2 ชิ้น
การเลือกระยะห่าง 1-4 (ระยะห่าง 10 มม.)
ความเร็วสายพาน 0.5-20 ม./นาที หรือปรับแต่งได้
สัญญาณ SMEMA
ข้อมูลจำเพาะ
รุ่น HS-LD330
ความยาว PCB ที่มีประสิทธิภาพ 50*50~455*330 มม.
ขนาดเครื่อง (ย*ก*ส) 900*1223*1450 มม.
ขนาดนิตยสาร 460*400*563 มม.
น้ำหนัก 220 กก.
ภาพวาดเครื่อง

การออกแบบที่แข็งแกร่ง การปรับปรุงความมั่นคงของโมดูล โครงสร้างเศรษฐกิจ 90 องศา L ประเภท PCB Unloader Arm อุปกรณ์ทดสอบ

การออกแบบที่แข็งแกร่ง การปรับปรุงความมั่นคงของโมดูล โครงสร้างเศรษฐกิจ 90 องศา L ประเภท PCB Unloader Arm อุปกรณ์ทดสอบ

สถานการณ์การใช้งาน
  • สายการประกอบ SMT
  • การผลิตและทดสอบ PCB
  • บริการผลิตอิเล็กทรอนิกส์ (EMS)
  • การผลิตไฟ LED
  • การประกอบอิเล็กทรอนิกส์ยานยนต์
คำถามที่พบบ่อย (FAQ)
ถาม: เครื่องยกนี้สามารถจัดการกับ PCB แบบยืดหยุ่น (FPC) ได้หรือไม่?

ตอบ: ออกแบบมาสำหรับ PCB แบบแข็งเป็นหลัก สำหรับ FPC เราขอแนะนำให้ปรึกษาวิศวกรของเราเพื่อขอโซลูชันที่ปรับแต่งได้

ถาม: ระยะเวลารอคอยสำหรับเครื่องนี้คือเท่าใด?

ตอบ: โดยทั่วไปรุ่นมาตรฐานจะมีในสต็อก สำหรับคำสั่งซื้อจำนวนมาก ระยะเวลารอคอยโดยทั่วไปคือ 7-15 วัน

ถาม: คุณให้การสนับสนุนการติดตั้งหรือไม่?

ตอบ: ใช่ เรามีวิดีโอสอนการใช้งานโดยละเอียดและการสนับสนุนทางเทคนิคออนไลน์สำหรับการติดตั้งและแก้ไขปัญหา


ติดต่อเราวันนี้!

พร้อมที่จะอัปเกรดสาย SMT ของคุณแล้วหรือยัง? ติดต่อเราเพื่อขอใบเสนอราคาหรือรายละเอียดทางเทคนิคเพิ่มเติมเกี่ยวกับเครื่องยก PCB รูปตัว L 90 องศา เราหวังเป็นอย่างยิ่งที่จะได้ร่วมมือกับพันธมิตรจากทั่วทุกมุมโลก
