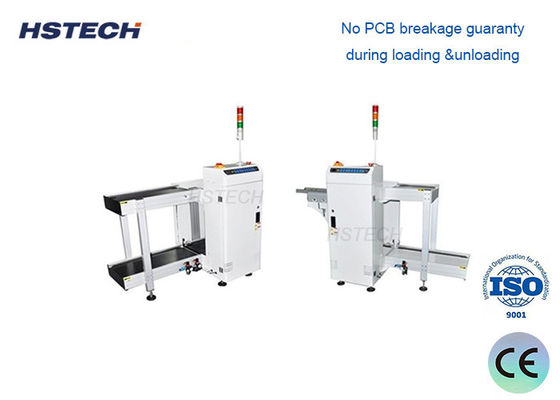

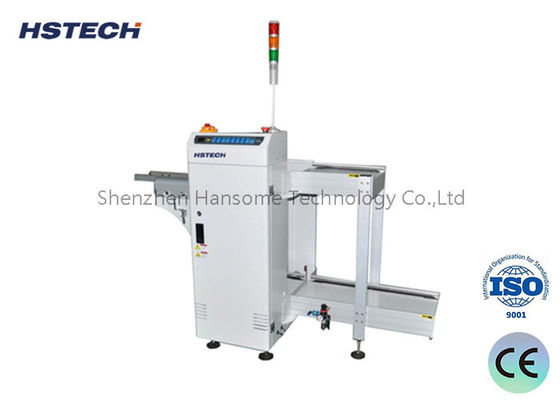

เครื่องโหลดและยก PCB อัตโนมัติที่มีความเสถียรสูงสำหรับสายการผลิต SMT

เครื่องโหลดและยก PCB อัตโนมัติที่มีความเสถียรสูงสำหรับสายการผลิต SMT

ชื่อแบรนด์: HSTECH
เลขรุ่น: HS-UL250
MOQ: 1 ชิ้น
ราคา: Negotation
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 50 ชิ้น/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE,ISO
ความสูงของการขนส่ง:
910±30มม
เวลาโหลด PCB:
ประมาณ 6 วินาที
เวลาเปลี่ยนนิตยสาร:
ประมาณ 30 วินาที
ทิศทางการคมนาคม:
L~R หรือ R~L
แหล่งจ่ายไฟ:
220V,50/60Hz,±10%
ความกดอากาศ:
4-6bar
รายละเอียดการบรรจุ:
ทำด้วยไม้
สามารถในการผลิต:
50 ชิ้น/เดือน
คําอธิบายสินค้า

อุตสาหกรรมเกรดเต็มอัตโนมัติความมั่นคงสูง PCB Magazine Loader Unloader เครื่องพร้อม Rack Magazine สําหรับ SMT อิเล็กทรอนิกส์ส่วนประกอบการประกอบการผลิต

ภาพรวมสินค้า

อัตโนมัติ PCB Magazine Unloader ของเราเป็นเครื่องยนต์เบคเอ็นด์หลักที่ออกแบบโดยเฉพาะสําหรับสายการผลิต SMT (Surface Mount Technology) และ AI (Automatic Insertion) ที่ทันสมัยอุปกรณ์นี้โดยอัตโนมัติและมีประสิทธิภาพโอนการประมวลผล พับวงจร (PCBs) จากสายขนส่งไปยังสมาธิ Magazines (cassettes / racks), ที่แทนการทํางานแบบมือธรรมดาได้อย่างสมบูรณ์แบบ

ทําหน้าที่เป็นสะพานที่สําคัญระหว่าง SMT การประกอบการตรวจสอบและกระบวนการบรรจุปลาย PCB Magazine Unloader นี้ลดค่าแรงงานอย่างมาก,และเพิ่มประสิทธิภาพอุปกรณ์รวม (OEE) ของสายการผลิตทั้งหมด

ลักษณะสําคัญ

  • การบรรจุและถอดกระจก PCB อัตโนมัติ
  • ความเหมาะสมของ SMEMA สําหรับการบูรณาการที่เรียบร้อย
  • การสร้างแบบโมดูลที่แข็งแกร่งเพื่อความทนทาน
  • อุปกรณ์ปรับความกว้างเรียบ
  • ระบบปนูเมติก แคลมป์เมกจ์
  • ไม่มีความเสียหาย PCB ระหว่างการโอน
  • เหมาะกับเครื่องพิมพ์ เครื่องเก็บและวาง เครื่องอบระบายกลับ และระบบ AOI

รายละเอียดทางเทคนิค

หน้าที่ อุปกรณ์นี้ใช้ในการลด PCBs
ความสูงของการขนส่ง 910±30mm
ระยะเวลาการบรรจุ PCB ประมาณ 6 วินาที
เปลี่ยนแปลงสื่อตามเวลา ประมาณ 30 วินาที
ทิศทางการขนส่ง L~R หรือ R~L
การปฏิบัติงาน การทํางานด้านหน้า
ด้านติดรถไฟ ด้านหน้า ((หรือระบุ)
พลังงานไฟฟ้า 220V,50/60Hz ± 10%
ความดันอากาศ 4-6bar
ความหนาของ PCB ขั้นต่ํา 0.4 มิลลิเมตร
จํานวนกระจก ด้านบน: 1 PC ด้านล่าง: 2 PC
ความเร็วของคอนเวียร์ 0.5-20M/min หรือตามความต้องการ
การเลือกเสียง 1-4 ((10 มิลลิเมตร)
สัญญาณ SMEMA

รายละเอียด

รุ่น HS-UL250 HS-UL330 HS-UL390 HS-UL460
ความยาว PCB ที่มีประสิทธิภาพ 50*50~350*250 มิลลิเมตร 50*50~455*330 มิลลิเมตร 50*50~530*390 มิลลิเมตร 50*50~530*460 มม.
ขนาดของเครื่อง 1900*800*1200 มม. 2320*880*1200 มม. 2620*940*1200 มิลลิเมตร 2620*1080*1200 มม.
ขนาดกระจก 355*320*563 มิลลิเมตร 460*400*563 มม. 535*460*570 มม. 535*530*570 มิลลิเมตร
น้ําหนัก 140 กิโลกรัม 220 กิโลกรัม 280 กิโลกรัม 320 กิโลกรัม

ทําไม ควร ลงทุน ใน เครื่อง ถอน PCB อัตโนมัติ? (ประโยชน์ สําคัญ)

  • ประหยัดค่าแรงงาน:ผู้ประกอบการคนหนึ่งสามารถจัดการหลายสาย เครื่องเปลี่ยนกระจกอัตโนมัติ

  • ความเสียหายจากบอร์ด 0ลักษณะเครื่องผลักดันที่ควบคุมความดันและเข็มขัดเรียบ ESDไม่เหมือนกับการวางค้อนด้วยมือ เครื่องถอนของพวกเราทําให้การใช้งานสะดวกสบาย ป้องกันส่วนประกอบที่อ่อนโยนและสับสับ

  • การบูรณาการโรงงานสมาร์ทแบบต่อเนื่อง:อย่างเต็มที่สอดคล้องกับ SMEMAมันพูดกับเครื่องของคุณ ถ้าเครื่องหยุดลง เครื่องลดลงจะหยุดโดยอัตโนมัติ

  • ลายเส้นยืดหยุ่น:รองรับทั้งซ้ายไปขวา (L-R)และขวาไปซ้าย (R-L)การจัดตั้งให้เหมาะสมกับแผนกโรงงานใดๆ

สถานการณ์การใช้งาน

เครื่องพัดพิมพ์ PCB Magazine Unloader นี้ถูกใช้อย่างแพร่หลายในขั้นตอนการประมวลผลด้านหลังของอุตสาหกรรม เช่น อิเล็กทรอนิกส์ผู้บริโภค, โทรคมนาคม, อิเล็กทรอนิกส์รถยนต์, การควบคุมอุตสาหกรรม,และไฟ LED. มันเป็นทางเลือกที่เหมาะสมสําหรับการทําโรงงานที่ฉลาด ลดความพึ่งพาต่อแรงงานมือถือ และปรับปรุงประสิทธิภาพของโลจิสติกส์ด้านหลัง

ติดต่อเราวันนี้

ค้นหาเครื่องมืออัตโนมัติ SMT ราคาประหยัด ทันคง และน่าเชื่อถือ? ติดต่อเราทันทีเพื่อรับอัตราส่วนล่าสุดและคําตอบทางเทคนิครายละเอียดให้เราช่วยคุณนําประสิทธิภาพของสายการผลิตของคุณไปสู่ระดับต่อไป!
