หุ่นยนต์บัดกรีอัตโนมัติ 5 แกนแบบสองโต๊ะความแม่นยำสูงสำหรับการบัดกรีแบบจุดและแบบลาก

หุ่นยนต์บัดกรีอัตโนมัติ 5 แกนแบบสองโต๊ะความแม่นยำสูงสำหรับการบัดกรีแบบจุดและแบบลาก

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-S5331R
MOQ:	1 ชิ้น
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	100 ชิ้น/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

CE,ISO

แพลตฟอร์ม:

โต๊ะคู่

5 แกน

มอเตอร์:

สเต็ปเปอร์มอเตอร์

แกน R:

การเขียนโปรแกรม:

คู่มือพร้อมกล่องสอน

การรับประกัน:

รายละเอียดการบรรจุ:

ทำด้วยไม้

สามารถในการผลิต:

100 ชิ้น/เดือน

เน้น:

หุ่นยนต์บัดกรีอัตโนมัติ 5 แกน

หุ่นยนต์บัดกรีแบบสองโต๊ะพร้อมความแม่นยำ

หุ่นยนต์บัดกรีแบบจุดและแบบลาก

คําอธิบายสินค้า

หุ่นยนต์บัดกรีอัตโนมัติ 5 แกนแบบโต๊ะคู่ความแม่นยำสูง

รุ่น HS-S5331R - โซลูชันการบัดกรีอัตโนมัติขั้นสูงสำหรับการใช้งานแบบจุดและแบบลาก

ภาพรวมผลิตภัณฑ์

เครื่องบัดกรีหุ่นยนต์ 5 แกนแบบโต๊ะคู่รุ่น HS-S5331R จาก HSTECH เป็นโซลูชันการบัดกรีอัตโนมัติที่มีประสิทธิภาพสูงและออกแบบมาอย่างแม่นยำเพื่อปรับปรุงกระบวนการประกอบอิเล็กทรอนิกส์ สร้างขึ้นเพื่อความน่าเชื่อถือและความยืดหยุ่น ให้ผลลัพธ์การบัดกรีที่สม่ำเสมอและมีคุณภาพสูง ในขณะที่ลดการใช้แรงงานคนและข้อผิดพลาดในการผลิต

คุณสมบัติหลัก

ความสามารถในการบัดกรี 5 แกน: เปิดใช้งานงานบัดกรีที่ซับซ้อนหลายมุมด้วยความสามารถในการปรับตัวสูงกับการออกแบบผลิตภัณฑ์ที่หลากหลาย
การควบคุมมอเตอร์สเต็ปเปอร์: รับประกันการเคลื่อนไหวที่แม่นยำและทำซ้ำได้เพื่อประสิทธิภาพการบัดกรีที่สม่ำเสมอ
การควบคุมความร้อนและการแตกของดีบุก: ปรับการหลอมและการใช้บัดกรีให้เหมาะสม ป้องกันข้อบกพร่อง เช่น ข้อต่อเย็น หรือสะพานบัดกรี
รางนำเชิงเส้นคุณภาพสูง: รับประกันการเคลื่อนไหวที่ราบรื่นและได้ระนาบเพื่อการทำงานที่เสถียรและปราศจากการสั่นสะเทือน
ตัวเลือกการบัดกรีที่ยืดหยุ่น: รองรับการบัดกรีแบบจุด การบัดกรีแบบลาก และฟังก์ชันการบัดกรีแบบกำหนดเองอื่นๆ
โครงสร้างอลูมิเนียมอัลลอยด์ที่ทนทาน: โครงสร้างป้องกันการงอ ป้องกันสนิม สร้างขึ้นเพื่อการใช้งานในอุตสาหกรรมระยะยาว
การตั้งโปรแกรมผ่าน Teach Pendant: การตั้งโปรแกรมด้วยตนเองที่ใช้งานง่าย พร้อมพื้นที่จัดเก็บกลุ่มโปรแกรมได้สูงสุด 99 กลุ่ม
ระบบกรองควัน: ยืดอายุการใช้งานหัวแร้งและปรับปรุงคุณภาพการบัดกรีโดยการกำจัดควันอันตราย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	HS-S5331R
ช่วงการทำงาน X/Y1/Y2/Z	500 × 300 × 300 × 100 มม.
แกน R	360°
ความเร็ว XYZ	สูงสุด 300 มม./วินาที
ระบบขับเคลื่อน	มอเตอร์สเต็ปเปอร์ + สายพานไทม์มิ่ง
ความแม่นยำในการทำซ้ำ	±0.02 มม.
วิธีการทำงาน	อัตโนมัติ
การตั้งโปรแกรม	การตั้งโปรแกรมด้วยตนเอง (Teach Pendant)
ระบบควบคุม	ระบบควบคุมคงที่
น้ำหนัก	90 กก.
ขนาด (ย × ก × ส)	716 × 585 × 800 มม.
แหล่งจ่ายไฟ	220V 50-60Hz
ช่วงการควบคุมอุณหภูมิ	0-550℃
การทำความสะอาดหัวแร้ง	การทำความสะอาดด้วยอากาศ / นิวเมติก
อินเทอร์เฟซภายนอก	USB + RS232
วิธีการบัดกรี	การบัดกรีแบบจุด / การบัดกรีแบบลาก
อุณหภูมิ/ความชื้นในการทำงาน	5-40℃ / 20-90% RH

ข้อได้เปรียบหลัก

การออกแบบโต๊ะคู่: เปิดใช้งานการโหลด/ยกเลิกการโหลดและการบัดกรีพร้อมกัน เพิ่มประสิทธิภาพการผลิตเป็นสองเท่า
ความแม่นยำและความสม่ำเสมอสูง: ความแม่นยำในการทำซ้ำ ±0.02 มม. รับประกันข้อต่อบัดกรีที่สม่ำเสมอ ขจัดข้อผิดพลาดของมนุษย์
การใช้งานที่ง่าย: การตั้งโปรแกรมผ่าน Teach Pendant ต้องการการฝึกอบรมเพียงเล็กน้อย ช่วยให้ตั้งค่าผลิตภัณฑ์ใหม่ได้อย่างรวดเร็ว
การบำรุงรักษาต่ำ: ส่วนประกอบที่ทนทานและระบบกรองควันในตัวช่วยลดเวลาหยุดทำงานและยืดอายุการใช้งานอุปกรณ์
ความเข้ากันได้กว้าง: เหมาะสำหรับการบัดกรี PCB, คอนเนคเตอร์, สายไฟ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ในอุตสาหกรรมต่างๆ

สถานการณ์การใช้งาน

เหมาะสำหรับการผลิตจำนวนมากและการประกอบที่แม่นยำใน:

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค (สมาร์ทโฟน, แท็บเล็ต, เครื่องใช้ในบ้าน)
อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ (เซ็นเซอร์, โมดูลควบคุม)
อุปกรณ์โทรคมนาคม (แผงวงจร, คอนเนคเตอร์)
อุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม (แผงควบคุม, แหล่งจ่ายไฟ)

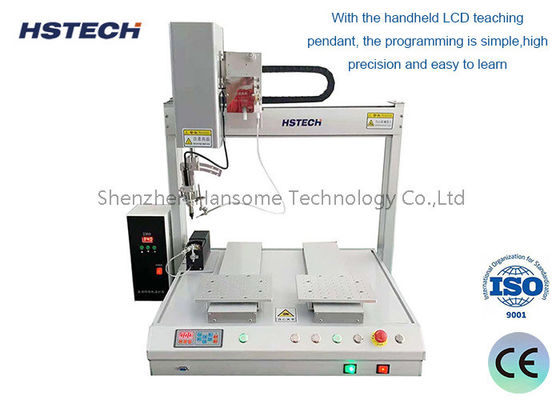

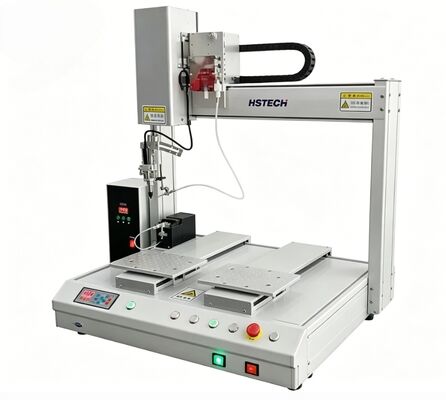

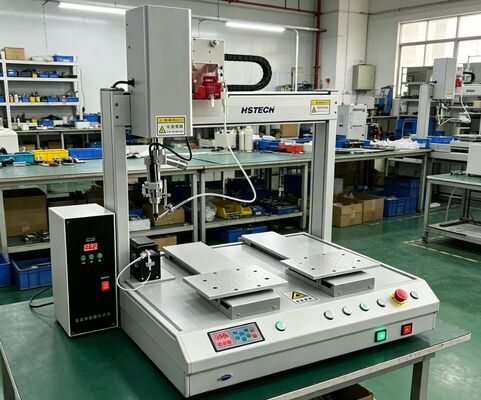

รูปภาพผลิตภัณฑ์
