เครื่องเชื่อมหุ่นยนต์โต๊ะคู่ 5 แกน พร้อมระบบกรองล้างควัน

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-S5331R
MOQ:	1 ชิ้น
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	100 ชิ้น/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE,ISO

ชื่อสินค้า:

หุ่นยนต์ผสมด้วยอัตโนมัติ

แกน R:

360°

ขนาด (ล*ก*ส):

716*585*800มม

วิธีผสม:

การบัดกรีแบบจุด / การบัดกรีแบบลาก

ความเร็ว XYZ:

สูงสุด 300 มม./วินาที

การรับประกัน:

1 ปี

รายละเอียดการบรรจุ:

ทำด้วยไม้

สามารถในการผลิต:

100 ชิ้น/เดือน

เน้น:

เครื่องเชื่อมหุ่นยนต์ 5 แกน

หุ่นยนต์บัดกรีแบบโต๊ะคู่

ระบบกรองระบายควัน

คําอธิบายสินค้า

เครื่องเชื่อมหุ่นยนต์แบบโต๊ะคู่ 5 แกน พร้อมระบบกรองล้างควัน

เครื่องผสมหินหุ่นยนต์ระดับคุณภาพสูง 5 แกน โต๊ะคู่ ด้วยระบบกรองล้างควัน

ภาพรวมสินค้า

เครื่องเชื่อมแบบอัตโนมัตินี้ถูกออกแบบให้กับการผลิตอิเล็กทรอนิกส์ที่ทันสมัย โดยมีการเคลื่อนไหว 5 แกน ความแม่นยําของมอเตอร์สเตปเปอร์ และระบบการเขียนโปรแกรม,สายเชื่อมผสมของคุณภาพสูงสําหรับหลุมผ่าน, SMT และส่วนประกอบพิเศษ

ลักษณะสําคัญ

การผสมผสาน 5 แกน:ความสามารถเต็ม 5 แกนทําให้มุมผสมยืดหยุ่น เหมาะสําหรับการประกอบ PCB ที่ซับซ้อนและข้อเชื่อมที่ยากที่จะเข้าถึง
การควบคุมมอเตอร์ขั้น:การควบคุมมอเตอร์สเตปเปอร์แบบปิดลุปให้ความแม่นยํา การตั้งตําแหน่งที่ซ้ําได้ ด้วยความเบี่ยงเบนอย่างน้อย
การทําความร้อนและการควบคุมหมึกแตก:การบริหารการทําความร้อนแบบบูรณาการ และการตรวจพบหมึกแตก ลดการเชื่อมผสมแบบเย็น และป้องกันการติดสายไฟ ทําให้ผลผลิตดีขึ้น
คู่มือเชิงเส้นคุณภาพสูง:การนําทางเชิงเส้นแม่นยํา รับประกันการเคลื่อนไหวที่เรียบเรียบและการคดกันต่ํา เพิ่มความสม่ําเสมอในการผสม
รูปแบบการผสมผสานแบบยืดหยุ่น:รองรับทั้งการผสมจุดและการผสมลาก รวมถึงการผสมแบบชุด - เหมาะสําหรับการประกอบเทคโนโลยีผสม
แขนเครื่องยนต์ที่แข็งแรง:สร้างจากสับสนธิอลูมิเนียมแบบส่วนตัว ให้โครงสร้างที่มั่นคง ไม่บิด และกันสนิม สําหรับการใช้งานอุตสาหกรรมระยะยาว
สอนการเขียนโปรแกรม Pendant:ระบบสามารถเก็บโปรแกรมผสมได้ถึง 99 โปรแกรม ทําให้การเปลี่ยนเร็วและง่าย
ระบบกรองล้างควัน:การกรองควันที่ติดตั้งในระบบป้องกันผู้ใช้งานและสิ่งแวดล้อม นอกจากนี้ยังยืดอายุการใช้งานปลายเหล็กผสมและรักษาคุณภาพการผสมด้วยการลดการออกซิเดนที่เกี่ยวข้องกับควัน

รายละเอียดเทคนิค

รุ่น	HS-S5331R
ระยะทํางาน X/Y1/Y2/Z	500300300*100 มม.
มุม R	360°
ความเร็ว XYZ	ขนาดสูงสุด 300mm/s
ระบบขับเคลื่อน	มอเตอร์ขั้น + เข็มขัดเวลา
ย้ําความถูกต้อง	± 0.02 มม.
วิธีการทํางาน	ออโต้
โปรแกรม	การเขียนโปรแกรมด้วยมือ (Teach Pendant)
ระบบควบคุม	ระบบควบคุมแบบคง
การควบคุม	บอร์ดควบคุม
การเก็บโปรแกรม	สามารถเก็บข้อมูลการประมวลผลได้พันชุด และไฟล์การประมวลผลเดียวสามารถครอบคลุมพื้นที่เก็บของได้ถึง 3M (ห้าพันจุดการประมวลผล)
พื้นที่เก็บไฟล์	กล่องที่ถือด้วยมือ 256M, การ์ดออฟไลน์ 32M, ไฟล์การประมวลผลเดียวสูงสุด 3M พื้นที่เก็บของ (100,000 จุดการประมวลผล)
น้ําหนัก	90 กิโลกรัม
ขนาด (LWH)	716585800 มม.
พลังงาน	220V 50-60Hz
ระยะควบคุมอุณหภูมิ	0-550°C
การทําความสะอาดปลายเหล็ก	การทําความสะอาดอากาศ/ปนูเมติก
อินเตอร์เฟซภายนอก	USB + RS232
วิธีผสม	การเชื่อมจุด / การเชื่อมลาก
อุณหภูมิการทํางาน/ความชื้น	5-40°C/20-90% RH

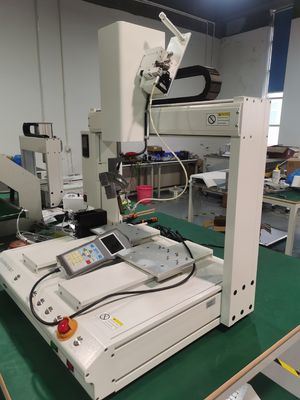

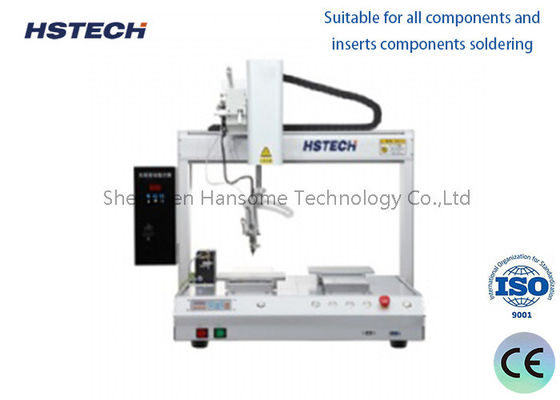

ภาพสินค้า
