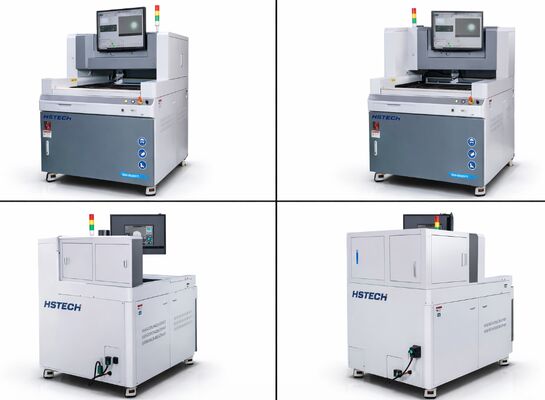

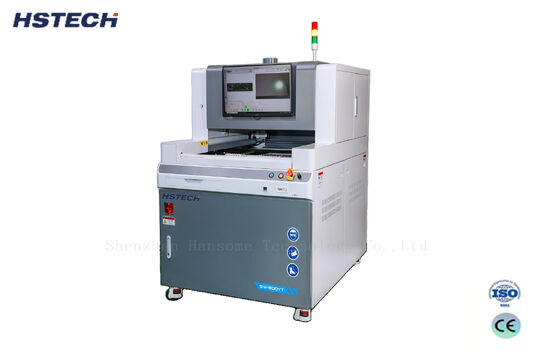

5.5KW เครื่องบัดกรีแบบคลื่นเลือกความแม่นยำสูงพร้อมระบบป้องกัน N2 สำหรับระบบบัดกรี PCB

ขนาดแผ่น PCB ที่ใช้ได้

L*W: 50×50 ~ 600×500 มม

ความหนาของแผ่น PCB ที่ใช้ได้

ความหนาของพื้นฐาน: 0.8 ~ 3 มม / ความยาวของลวด: ภายใน 3 มม

ความสูงของส่วนประกอบ

ต่ํากว่า 150 มิลลิเมตรเหนือพื้นฐาน / ต่ํากว่า 75 มิลลิเมตรใต้พื้นฐาน

รูปแบบและสภาพของสับสราท

1. ช่องขอบของพื้นฐาน:≥3 มิลลิเมตรของขอบกระบวนการ substrate.2 น้ําหนักขององค์ประกอบที่มี substrate:≤5KG3 สับสราท วอร์เพจ≤0.5 มิลลิเมตร

หม้อลวด

วัสดุของถังเหล็ก/ความจุ: วัสดุเหล็กไทเทเนียมเต็ม / 12KGS ความจุของถังเหล็ก: พลังงาน: 4 * 500W 2KW

ปรับปรุงความร้อนก่อน

อินฟราเรดทําความร้อนก่อน 2.5 KW

พลังการทําความร้อนก่อนแบบสมองระหว่างการผสม

เครื่องทําความร้อนก่อนด้วยอินฟราเรด 800 W

พลังงานทั้งหมด

AC 220V 5.5KW

N₂ความต้องการ

ความบริสุทธิ์ของไนโตรเจน: 99.999% ความดัน/การบริโภค: 0.5MPa / 20ฉัน/นาที ~30ฉัน/ นาที / 1.2-1.8 H3

ช่องน้ํา

0.5 มม ญี่ปุ่นนําเข้าแม่นยําเดิม nozzle atomizing / 130um สเปรย์สาย (ไม่จําเป็น)

ความจุ

2 ลิตร

แหล่งอากาศ

0.5-0.7Mpa

กว้างภายในกระปุก

φ3 มมφ20 มิลลิเมตร ขนาดที่สามารถปรับแต่งได้

ความสูงของคลื่น

การปรับขนาด / การวัดความสูงอัตโนมัติ

การควบคุมระบบ

PC+PLC (Windows + Huichuan)

โปรแกรม

รองรับการเขียนโปรแกรมโดยการวาดภาพ (สะดวกและรวดเร็ว)

การติดตามวีดีโอ

การติดตามวีดีโอในเวลาจริงเพื่อดูอัตราการเชื่อมง่าย

ประสิทธิภาพ/ประสิทธิภาพระดับ

เครื่องประกอบไฟฟ้า±10% พลังการเริ่มต้น: 5KW

น้ําหนัก

400 กิโลกรัม (รวมกับท่อน 12 กิโลกรัม)

มิติรวม

LWH 1200×1530×ขนาด 1600 mm
