เครื่องแยก PCB ความแม่นยําสูงอัตโนมัติ

Name: เครื่องแยก PCB ความแม่นยําสูงอัตโนมัติ
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-203
Price: 1,000.00 USD
Availability: InStock

ชื่อแบรนด์:	HSTECH
เลขรุ่น:	HS-203
MOQ:	1 ชิ้น
ราคา:	negotiable
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	100 ชิ้น/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE,ISO

การใช้งาน:

ตัด V-cut PCB

ความเร็วในการตัด:

300 มม. / วินาที

น้ำหนัก:

60 กก

ความหนาของร่องวี:

ความหนาของร่องวี

เงื่อนไข:

ใหม่

การรับประกัน:

1 ปี

รายละเอียดการบรรจุ:

ทำด้วยไม้

สามารถในการผลิต:

100 ชิ้น/เดือน

เน้น:

อุปกรณ์ตัดแผ่น PCB อัตโนมัติ

เครื่องแยก PCB ความแม่นยําสูง

เครื่อง Depaneling PCB V-Cut

คําอธิบายสินค้า

เครื่องแยก PCB อัตโนมัติความแม่นยำสูง | อุปกรณ์แยกแผ่น PCB แบบ V-Cut

เครื่องแยก PCB ความแม่นยำสูงสำหรับสายการผลิต SMT

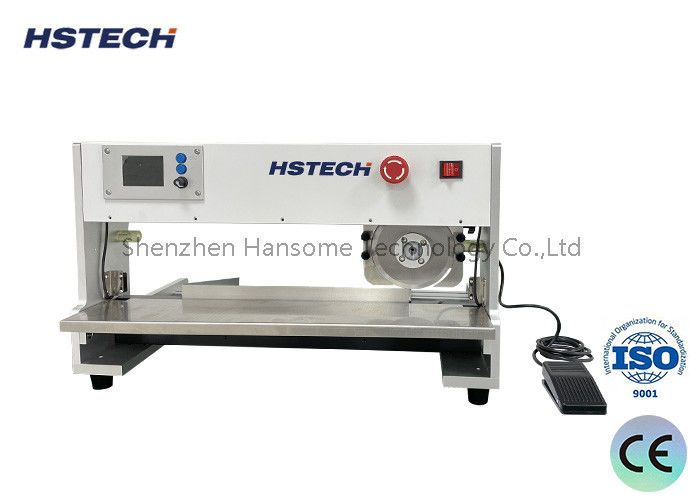

เครื่องแยกแผ่น PCB รุ่น HS-203 เป็นเครื่องแยกแผ่น PCB แบบ V-cut ความแม่นยำสูง ที่ออกแบบมาเพื่อการแยกแผ่นวงจรพิมพ์อย่างมีประสิทธิภาพและปลอดภัยหลังจากการประกอบ SMT เครื่องนี้ใช้โครงสร้าง ใบมีดวงกลมด้านบนและใบมีดเชิงเส้นด้านล่าง ทำให้ PCB อยู่กับที่ในระหว่างกระบวนการตัด

โดยการวาง ร่อง V ของ PCB บนใบมีดเชิงเส้น ใบมีดวงกลมด้านบนจะเคลื่อนที่ในแนวนอนเพื่อดำเนินการแยกแผ่นให้เสร็จสมบูรณ์ การออกแบบนี้ช่วยลดความเค้นทางกลต่อ PCB ได้อย่างมากและป้องกันความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อน

เครื่องแยก PCB รุ่น HS-203 ถูกนำไปใช้อย่างแพร่หลายใน สายการผลิต SMT, การผลิตอิเล็กทรอนิกส์, การผลิต LED และโรงงานประกอบ PCB เพื่อให้มั่นใจในการแยกแผ่นที่รวดเร็วและเชื่อถือได้สำหรับการผลิตจำนวนมาก

คุณสมบัติหลัก

การแยก PCB ความแม่นยำสูง

เทคโนโลยีการเคลื่อนที่ของใบมีดขั้นสูงช่วยแยก PCB ตาม ร่อง V-cut ได้อย่างแม่นยำ ทำให้ขอบการตัดสะอาด ในขณะที่ลดความเค้นของแผ่นและลดความเสียหายต่อส่วนประกอบ

ประสิทธิภาพการผลิตสูง

ออกแบบมาสำหรับ สภาพแวดล้อมการผลิตจำนวนมาก เครื่องนี้ช่วยให้สามารถแยก PCB ได้อย่างรวดเร็ว เพิ่มประสิทธิภาพการผลิตและประหยัดเวลาในการประมวลผลอันมีค่า

การใช้งานง่าย

การออกแบบที่คำนึงถึงผู้ใช้งาน ช่วยให้ผู้ปฏิบัติงานที่มีระดับทักษะแตกต่างกันสามารถใช้งานเครื่องได้อย่างง่ายดาย การบำรุงรักษาและการใช้งานประจำวันทำได้ง่ายและสะดวก

การควบคุมการตัดที่แม่นยำ

เครื่องนี้มี การปรับความลึกและแรงกดในการตัดที่ปรับได้ ทำให้สามารถปรับให้เข้ากับความหนาและวัสดุ PCB ที่แตกต่างกันเพื่อผลลัพธ์การแยกแผ่นที่แม่นยำ

การป้องกันความปลอดภัยที่เชื่อถือได้

ติดตั้ง ระบบป้องกันความปลอดภัยด้วยอินฟราเรด เครื่องจะหยุดทำงานโดยอัตโนมัติเมื่อมือหรือวัตถุแปลกปลอมเข้าสู่บริเวณการเคลื่อนที่ของใบมีด เพื่อให้มั่นใจในการทำงานที่ปลอดภัยสำหรับผู้ปฏิบัติงาน

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ
รุ่น	HS-203
แหล่งจ่ายไฟ	AC220V เฟสเดียว, 50-60Hz
น้ำหนักเครื่อง	60 กก.
ขนาดเครื่อง	770 × 370 × 420 มม.
ความยาวตัด	300 มม.
ระยะชักสูงสุดของล้อมีด	350 มม.
การปรับละเอียดล้อมีด	0-3 มม.
การปรับมีดด้านล่าง	0-2 มม.
ความกว้างแผ่นกั้นด้านหลัง	150 มม.
ความกว้าง PCB สูงสุด	150 มม.
ความยาวตัดสูงสุด	350 มม.
ช่วงความหนา PCB	0.6 - 3.2 มม.
ความหนาร่อง V-groove	0.25 - 2.0 มม.

ข้อได้เปรียบของการออกแบบขั้นสูง

ระบบขับเคลื่อนมอเตอร์สเต็ปเปอร์

เครื่องนี้ขับเคลื่อนด้วย มอเตอร์สเต็ปเปอร์ ทำให้สามารถกำหนดตำแหน่งได้อย่างแม่นยำและประสิทธิภาพการตัดที่สม่ำเสมอ เมื่อเทียบกับมอเตอร์ DC หรือ AC แบบดั้งเดิม จะป้องกันการเบี่ยงเบนตำแหน่งที่เกิดจากแรงเฉื่อยในการทำงานระยะยาว

ลดความเค้นของ PCB

การออกแบบใบมีดวงกลมด้านบนและใบมีดแบนด้านล่างช่วยให้ ความเค้นในการตัดลดลง ป้องกันการแตกร้าวของจุดบัดกรีและความเสียหายต่อส่วนประกอบ

พื้นผิวการตัดที่เรียบเนียน

กระบวนการตัดทำให้เกิด ขอบ PCB ที่สะอาดและเรียบเนียน ปรับปรุงคุณภาพผลิตภัณฑ์และลดความจำเป็นในการตกแต่งขั้นที่สอง

การป้องกันส่วนประกอบ

เมื่อ PCB หลายแผ่นถูกบัดกรีเข้าด้วยกัน การหักด้วยมือมักทำให้วงจรหรือส่วนประกอบอิเล็กทรอนิกส์เสียหาย เครื่องนี้สามารถป้องกันปัญหาดังกล่าวได้อย่างมีประสิทธิภาพและปรับปรุงผลผลิตได้อย่างมาก

อุตสาหกรรมที่ใช้งาน

เครื่องแยกแผ่น PCB ถูกนำไปใช้อย่างแพร่หลายใน:

สายการผลิต SMT
การผลิตประกอบ PCB
การผลิตไฟ LED
การผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
อิเล็กทรอนิกส์ยานยนต์
การผลิตอุปกรณ์สื่อสาร
