| ชื่อแบรนด์: | GKG |
| เลขรุ่น: | G9+ |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |
เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
คําแนะนํา
เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์25 พีช, รับประกันความแม่นยําและการทํางานอย่างรวดเร็ว
รายละเอียด
| รุ่น | G9+ |
| ขนาด PCB มากที่สุด | 450x340 มม. |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| น้ําหนักแผ่นสูงสุด | 5 กิโลกรัม |
| ความสูงของการขนส่ง | 900±40 มม |
| ช่องว่างด้านขอบของบอร์ด | 2.5 มม. |
| ความสูงของบอร์ด | 15 มม. |
| ทิศทางการขนส่ง | L-R,R-L |
| ความเร็วในการขนส่ง | สูงสุด 1500mm/s, การควบคุมโปรแกรม |
| วิธีการขนส่ง | หนึ่งระยะ |
| การปรับขนาด | อัตโนมัติ |
| อินเตอร์เฟซ I/O | SMEMA |
| การตั้งตําแหน่ง PCB (วิธีการรองรับ) | ปิ้นแม่เหล็ก/บล็อกรองรับ/โต๊ะขึ้นลงมือ |
| ระบบจับ PCB |
ปริสิตบนการจับด้านบน
|
| การปักข้าง | |
| ฟังก์ชันการดึงดูด | |
| การพิมพ์ |
0-20mm
|
|
โหมดการพิมพ์
|
ครั้งหนึ่ง/สองครั้ง
|
|
ความเร็วในการพิมพ์
|
10-200mm/วินาที
|
|
โหมดพิมพ์
|
ครั้งเดียว / สองครั้ง
|
|
ประเภทของสกีเกจ
|
ยาง / เหล็ก Squeegee Blade ((มุม 45°/55°/60°)
|
| ความดันการพิมพ์ | 0.5-10กิโลกรัม |
| ขนาดกรอบแบบ | 470*370mm~737*737mm ((หนา 20-40mm) |
|
ระบบทําความสะอาด
|
ระบบทําความสะอาดแบบฝน
|
| การดูดซึมระยะว่างที่เสริม | |
| วัคิวัมแห้ง นุ่ม สามโหมด | |
| การทําความสะอาดไปกลับ | |
|
CCD FOV
|
10x8 มิลลิเมตร
|
| ประเภทของเครื่องหมายความมั่นใจ | รูปแบบสแตนดาร์ด ของเครื่องหมายความมั่นใจ |
| แพด | |
| หลุม | |
| ระบบกล้อง | ดูขึ้น/ล่าง โครงสร้างแสง |
| กล้องดิจิตอล CCD | |
| การตรงกับรูปแบบทางกณิตศาสตร์ |
ผลงานของเครื่อง
| รุ่น | G9+ |
| ความแม่นยําตําแหน่งซ้ํา | ± 12.5um@6,CPK≥2.0 |
| ความแม่นยําในการพิมพ์ | ± 18um@6,CPK≥2.0 |
| ระยะเวลาการพิมพ์ | <7.5 วินาที |
| โดยใช้ระบบการทดสอบของฝ่ายที่สาม ((CTQ) ตรวจสอบความแม่นยําของตําแหน่งการพิมพ์ผสมผสมผสมจริง | |
รายละเอียดของเครื่องจักรทั้งหมด
|
พลังงานไฟฟ้า
|
AC:220±10%,50/60HZ, 3.0KW
|
|
ความดันอากาศ
|
4 ~ 6 kgf/cm2
|
|
การบริโภคลม
|
ประมาณ 5 ลิตร/นาที
|
|
อุณหภูมิการทํางาน
|
-20°C~+45°C |
|
ความชื้นในการทํางาน
|
30% ~ 60%
|
|
ขนาดของเครื่อง(ไม่มีแสงหอคอย) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
น้ําหนักของเครื่อง
|
ประมาณ: ประมาณ 1000Kg |
ลักษณะ
ระบบที่ทันสมัยนี้มีเส้นทางทางแสงที่สร้างสรรค์ ให้แสงทรงกลมแบบเรียบร้อย และแสงโคอาเซียลที่สดใสสะดวกในการจําแนกจุดหมายที่หลากหลายและไม่เท่าเทียมกันบนพื้นผิวต่างๆได้ง่าย, รวมถึงวัสดุที่เคลือบทองเหลือง, ทองแดง, เงินเคลือบ, วัสดุที่ผสมด้วยอากาศร้อน, FPC และสี PCB ต่าง ๆ

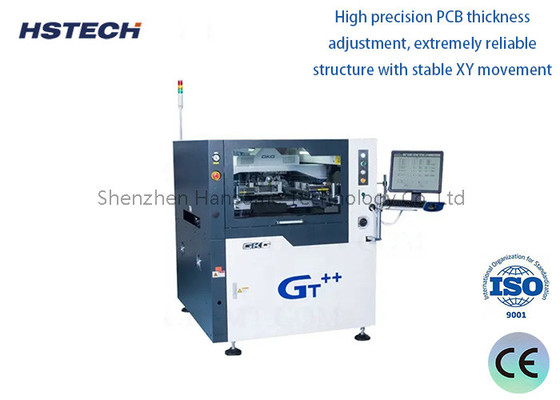

ระบบปรับความหนา PCB ความแม่นยําสูง:

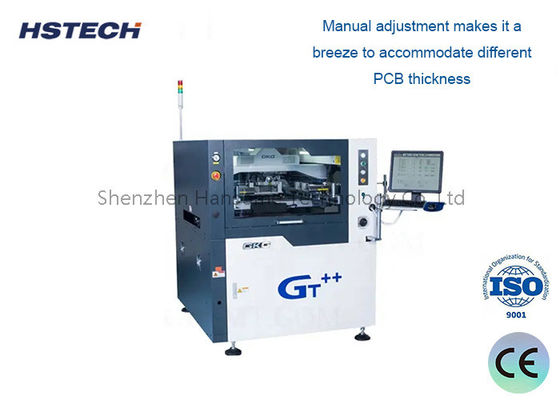

อุปกรณ์นี้มีโครงสร้างที่แข็งแกร่งที่มีการเคลื่อนไหว XY ที่มั่นคง ทําให้สามารถปรับด้วยมือเพื่อรองรับความหนา PCB ที่หลากหลายได้อย่างต่อเนื่อง
ระบบการตั้งตําแหน่งรถไฟฟ้าแนวทางปฏิวัติ
การออกแบบเพื่อแก้ไข FPC และ PCB warpage ระบบนี้รวมถึงรถไฟกิ๊ดรูปแบบถอดออกและ clamp ด้านยืดหยุ่นโปรแกรมขณะที่โปรแกรมซอฟต์แวร์อัตโนมัติการยืดและการลดลง เพื่อปรับตัวให้กับความหนา PCB ที่แตกต่างกันได้ง่าย.
การปรับปรุงโครงสร้าง Squeegee:
โครงสร้างของ squeegee มีการออกแบบครบวงจรที่ปรับปรุงความมั่นคงอย่างมากและยืดอายุการใช้งานของมัน
ระบบการทําความสะอาดสเตนซิลความเร็วสูง
โครงสร้างการทําความสะอาดที่กระจายลงได้อย่างมีประสิทธิภาพป้องกันการซับช่องเปิด stencil ซึ่งเป็นปัญหาที่แพร่หลายในกระบวนการทําความสะอาด stencilการควบคุมโปรแกรมทําให้การปรับความยาวของสารละลายที่ระบายง่ายเพื่อบรรลุผลการทําความสะอาดที่ดีที่สุด.
อินเตอร์เฟซหลายฟังก์ชันที่ใช้ได้ง่าย:
การออกแบบเพื่อความเรียบง่ายและชัดเจน อินทรีย์ชิวส์นี้ให้บริการในการติดตามอุณหภูมิและความชื้นในเวลาจริง ทําให้ผู้ใช้สามารถติดตามและปรับสภาพอย่างง่ายดายตามความต้องการ
เกี่ยวกับเรา
บริษัทเชนเจนแฮนโซม เทคโนโลยี จํากัด (HSTECH) ก่อตั้งเมื่อปี 2012 นําโดยวิศวกรที่มีประสบการณ์สูงที่มีพื้นฐานที่ลึกซึ้งในอุตสาหกรรม EMSบริษัทได้เชี่ยวชาญในการพัฒนาและผลิตอุปกรณ์แปรรูป PCB, ขยายทรัพย์สินอย่างช้า ๆ ให้มีเครื่องถอด PCB และเครื่องทําความสะอาด SMTHSTECH มีความภาคภูมิใจที่มีทีมงาน R & D ที่มีความชํานาญและทะเยอทะยาน ที่กําลังมองหาเทคโนโลยีอุตสาหกรรมล่าสุดทีมงานนี้ได้รับการสนับสนุนจากกลุ่มการตลาดที่มีประสบการณ์ที่มีการเน้นอย่างแข็งแกร่งต่อการส่งออก ทําให้ HSTECH สามารถอยู่เบื้องหน้าแนวโน้มของตลาดและให้แน่ใจว่าผลิตภัณฑ์ของมันตอบสนองความต้องการของลูกค้าที่เปลี่ยนแปลง
ตลอดประวัติศาสตร์ HSTECH ได้ยึดมั่นในหลักการของการพัฒนาที่นวัตกรรม และบรรลุความก้าวหน้าทางเทคโนโลยีและสินค้าที่สําคัญเป้าหมายของเราคือการให้บริการกับทางเลือกที่คุ้มค่า ที่ทําให้ลูกค้าของเราสามารถเพิ่มผลผลิตได้ โดยการลดต้นทุนและแรงงานให้น้อยที่สุดเรายืนอยู่ร่วมกับลูกค้าของเรา ทํางานร่วมกันเพื่อสร้างอนาคตที่ดีขึ้น
HSTECH มุ่งมั่นในการบรรลุ "คุณภาพสูงและความฉลาด" สอดคล้องกับปรัชญาของเราที่มุ่งเน้นคุณภาพและลูกค้าเรานําลักษณะเฉพาะทางในอุตสาหกรรมเข้าด้วยกัน และดําเนินการตามเทคโนโลยีฉลาด เพื่อนําวิสัยทัศน์ของโรงงานฉลาดสู่ชีวิตในส่วนของบริการหลังการขาย เรายึดหลักการของ "ความรับผิดชอบ" การตอบสนองทันทีกับความคิดเห็นคุณภาพใด ๆ
