| ชื่อแบรนด์: | GKG |
| เลขรุ่น: | G9+ |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |
เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
คําแนะนํา
เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์มันโดดเด่นในการจัดการกับกระบวนการพิมพ์ที่ต้องการสําหรับส่วนประกอบขนาดเล็ก 03015 และส่วนประกอบที่มี 0.25 แปชั่น ขณะที่ยังให้ความแม่นยําและการทํางานความเร็วสูง
รายละเอียด
| รุ่น | G9+ |
| ขนาด PCB มากที่สุด | 450x340 มม. |
| ขนาด PCB ขั้นต่ํา | 50x50 มิลลิเมตร |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| น้ําหนักแผ่นสูงสุด | 5 กิโลกรัม |
| ความสูงของการขนส่ง | 900±40 มม |
| ช่องว่างด้านขอบของบอร์ด | 2.5 มม. |
| ความสูงของบอร์ด | 15 มม. |
| ทิศทางการขนส่ง | L-R,R-L |
| ความเร็วในการขนส่ง | สูงสุด 1500mm/s, การควบคุมโปรแกรม |
| วิธีการขนส่ง | หนึ่งระยะ |
| การปรับขนาด | อัตโนมัติ |
| อินเตอร์เฟซ I/O | SMEMA |
| การตั้งตําแหน่ง PCB (วิธีการรองรับ) | ปิ้นแม่เหล็ก/บล็อกรองรับ/โต๊ะขึ้นลงมือ |
| ระบบจับ PCB |
ปริสิตบนการจับด้านบน
|
| การปักข้าง | |
| ฟังก์ชันการดึงดูด | |
| การพิมพ์ |
0-20mm
|
|
โหมดการพิมพ์
|
ครั้งหนึ่ง/สองครั้ง
|
|
ความเร็วในการพิมพ์
|
10-200mm/วินาที
|
|
โหมดพิมพ์
|
ครั้งเดียว / สองครั้ง
|
|
ประเภทของสกีเกจ
|
ยาง / เหล็ก Squeegee Blade ((มุม 45°/55°/60°)
|
| ความดันการพิมพ์ | 0.5-10กิโลกรัม |
| ขนาดกรอบแบบ | 470*370mm~737*737mm ((หนา 20-40mm) |
|
ระบบทําความสะอาด
|
ระบบทําความสะอาดแบบฝน
|
| การดูดซึมระยะว่างที่เสริม | |
| วัคิวัมแห้ง นุ่ม สามโหมด | |
| การทําความสะอาดไปกลับ | |
|
CCD FOV
|
10x8 มิลลิเมตร
|
| ประเภทของเครื่องหมายความมั่นใจ | รูปแบบสแตนดาร์ด ของเครื่องหมายความมั่นใจ |
| แพด | |
| หลุม | |
| ระบบกล้อง | ดูขึ้น/ล่าง โครงสร้างแสง |
| กล้องดิจิตอล CCD | |
| การตรงกับรูปแบบทางกณิตศาสตร์ |
ผลงานของเครื่อง
| รุ่น | G9+ |
| ความแม่นยําตําแหน่งซ้ํา | ± 12.5um@6,CPK≥2.0 |
| ความแม่นยําในการพิมพ์ | ± 18um@6,CPK≥2.0 |
| ระยะเวลาการพิมพ์ | <7.5 วินาที |
| โดยใช้ระบบการทดสอบของฝ่ายที่สาม ((CTQ) ตรวจสอบความแม่นยําของตําแหน่งการพิมพ์ผสมผสมผสมจริง | |
รายละเอียดของเครื่องจักรทั้งหมด
|
พลังงานไฟฟ้า
|
AC:220±10%,50/60HZ, 3.0KW
|
|
ความดันอากาศ
|
4 ~ 6 kgf/cm2
|
|
การบริโภคลม
|
ประมาณ 5 ลิตร/นาที
|
|
อุณหภูมิการทํางาน
|
-20°C~+45°C |
|
ความชื้นในการทํางาน
|
30% ~ 60%
|
|
ขนาดของเครื่อง(ไม่มีแสงหอคอย) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
น้ําหนักของเครื่อง
|
ประมาณ: ประมาณ 1000Kg |
ลักษณะ
1ระบบดิจิตอล.CCD: ระบบดิจิทัล CCD นําเสนอการออกแบบเส้นทางแสงที่ปฏิวัติ โดยให้แสงวงกลมแบบเรียบร้อยและแสงโคอาเซียลความสว่างสูงมันสามารถปรับความสว่างได้อย่างไม่จํากัด, สะดวกในการจําแนกจุดการตราที่หลากหลาย - แม้แต่ที่ไม่เรียบ ๆ - บนผิวทองเหลืองทองเหลือง, ทองแดง, ทองแดง, ทองแดงร้อน, FPCs และสี PCB ต่าง ๆ.

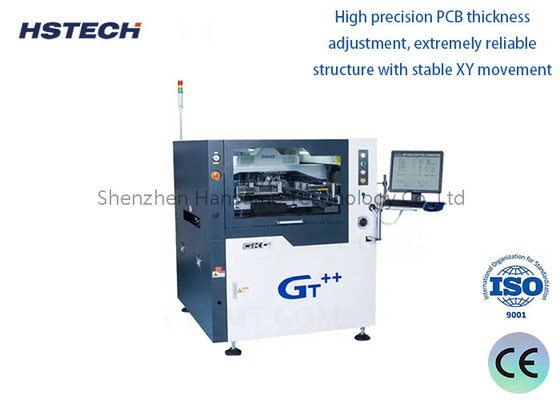

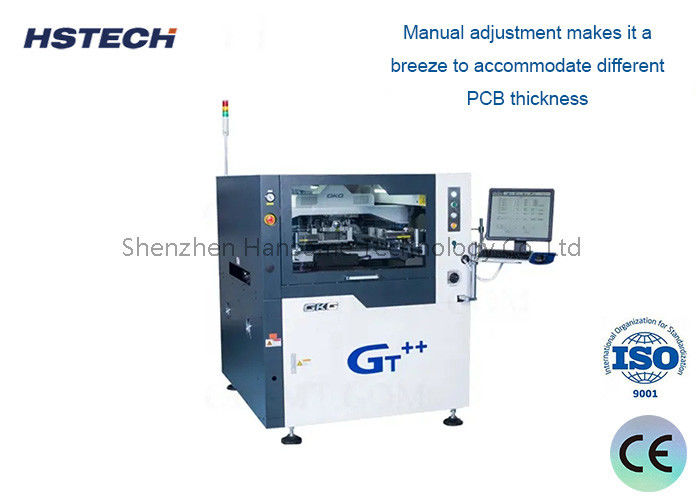

2การปรับความหนาของ PCB ด้วยความแม่นยําสูง: ด้วยโครงสร้างที่แข็งแกร่งที่มีการเคลื่อนไหว XY ที่มั่นคง การปรับด้วยมือรับประกันการจัดสรรแบบเรียบร้อยของความหนา PCB ที่แตกต่างกัน
3ระบบตั้งตําแหน่งรถไฟ: ระบบการตั้งตําแหน่งของรถไฟนําทางที่นวัตกรรม มีรถไฟนําทางแบบถอดถอนได้ และคลับข้างที่ยืดหยุ่นที่สามารถเขียนโปรแกรมได้ ซึ่งถูกปรับปรุงมาสําหรับ FPC และ PCB warpageอุปกรณ์แผ่น clamping เอกลักษณ์รับประกันตําแหน่งแม่นยํา, ขณะที่โปรแกรมโปรแกรมออนไลน์สามารถยืดและลดตัวอัตโนมัติเพื่อปรับตัวให้กับความหนา PCB ที่แตกต่างกัน
4โครงสร้าง Squeegee ที่ปฏิวัติ: การออกแบบใหม่ของ squeegee มีระบบครบวงจรที่เพิ่มความมั่นคงและยืดอายุการใช้งานของมัน
5การทําความสะอาดสเตนซิลความเร็วสูง: โครงสร้างการทําความสะอาดที่กระจายลงได้อย่างมีประสิทธิภาพป้องกันช่องเปิด stencil ที่ซับซ้อน ซึ่งเป็นสาเหตุที่เกิดขึ้นบ่อยในการทําความสะอาดที่ไม่มีประสิทธิภาพความยาวของสารละลายสามารถปรับได้อย่างง่ายดายผ่านการควบคุมโปรแกรม.
6อินเตอร์เฟซหลายฟังก์ชันที่พัฒนา: อินเตอร์เฟซมีการออกแบบที่เรียบง่ายและเข้าใจง่าย เน้นความสะดวกสบายของผู้ใช้ทําให้ผู้ใช้สามารถติดตามและปรับสภาพอย่างง่ายดายตามที่ต้องการ.
