| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-300 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |
อุปกรณ์ตัดแผ่น PCB ความแม่นยําสูง พร้อมกลไกใบเคลื่อนที่
เปิดตัว
Blade Moving PCB Separators เป็นอุปกรณ์สําหรับการตัดและแยกพานวงจรพิมพ์ (PCB) โดยใช้การแยกใบเคลื่อนที่
หลักการทํางาน:
อุปกรณ์ใช้ใบเลื่อยเคลื่อนที่หนึ่งหรือหลายใบในการตัดบนผิว PCB ตลอดเส้นแยกที่กําหนดไว้
ปีกสามารถเคลื่อนไหวได้ในแนวราบหรือแนวตั้ง และตัดตามเส้นแยกบนบอร์ด PCB ได้อย่างแม่นยํา
กระบวนการตัดใช้เครื่องขับเคลื่อนเครื่องกล เช่น ไม้ผลักปนูเมติกหรือไฟฟ้า ซึ่งสามารถให้พลังการตัดที่เพียงพอ
การแยกความละเอียดสูง
โดยใช้เทคโนโลยีการเคลื่อนไหวของใบ, การตัดที่แม่นยําตามเส้น V-Cut รับประกันความสมบูรณ์ของบอร์ดวงจร
ประสิทธิภาพสูง
การประมวลผล PCB หลายชิ้นอย่างรวดเร็ว เหมาะสําหรับการผลิตชุด ช่วยเพิ่มประสิทธิภาพการผลิต
ใช้งานง่าย
การออกแบบแบบมนุษย์และอินเตอร์เฟซการใช้งานที่เป็นมิตรสะดวกสําหรับผู้ใช้งานของระดับเทคนิคต่างๆ
ความสามารถในการปรับ
ความลึกและความดันในการตัดสามารถปรับเปลี่ยนได้ เพื่อปรับตัวกับ PCB ของความหนาและวัสดุที่แตกต่างกัน
ความปลอดภัย
พร้อมอุปกรณ์ป้องกันความปลอดภัย เพื่อรับประกันความปลอดภัยของผู้ใช้งาน
ส่วนประกอบหลัก:
อุปกรณ์เล็บเคลื่อนที่: รวมถึงเล็บ, มอเตอร์ขับเคลื่อน / กระบอก, ฯลฯ
ระบบตั้งตําแหน่ง/นําทาง: ใช้เซ็นเซอร์ทางออนไลน์เพื่อให้เกิดการตั้งตําแหน่งและนําทาง PCB
สถาบันการเข้า-ออก: อุปกรณ์อัตโนมัติ เช่น คอนเวียร์เบิร์ท โรบอต
ระบบควบคุมโปรแกรม: PLC หรือเครื่องควบคุมที่ฝังไว้เพื่อบรรลุการทํางานที่ทํางานด้วยระบบอัตโนมัติเต็ม
อุปกรณ์ป้องกันความปลอดภัย เช่น เครื่องตรวจจับกรด เครื่องตัดหยุดฉุกเฉิน ฯลฯ
ลักษณะ
1, เครื่องนี้สามารถใช้ในการตัดทุกชนิดของบอร์ดที่มี V-slot.
2, การออกแบบใบมีดที่ทนทาน, ใบมีดสามารถมีรูปร่างอย่างน้อยสองครั้ง
3, ความสูงของใบกลมสามารถปรับให้เหมาะสมกับชนิดต่าง ๆ ของ PCB ด้วยองค์ประกอบความสูงที่แตกต่างกัน

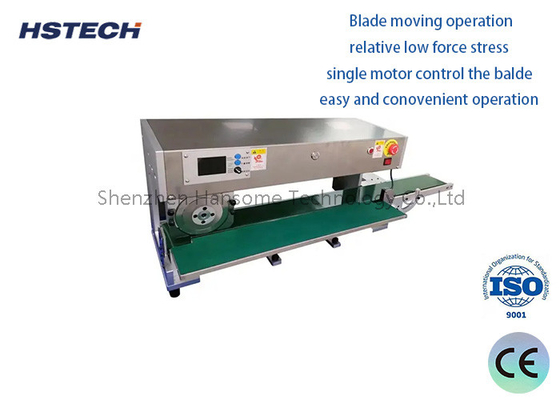

4, การเคลื่อนไหวใบ, ความเครียดแรงที่ค่อนข้างต่ํา, การควบคุมเครื่องยนต์เดียว, การทํางานง่ายและสะดวก

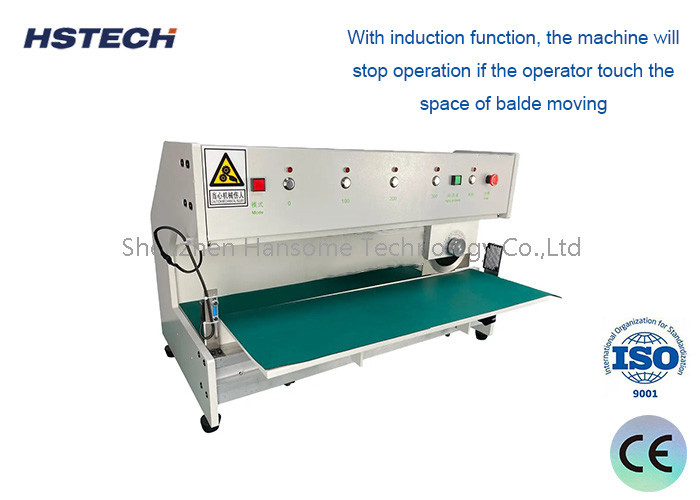

5, ด้วยฟังก์ชันการชักชวน เครื่องจะหยุดการทํางานถ้าผู้ประกอบการสัมผัสพื้นที่ของ balde การเคลื่อนไหว
6, ความปลอดภัย, ด้วยอุปกรณ์ป้องกันคู่,ไม่ต้องกังวลเกี่ยวกับปัญหาการผลิตความปลอดภัย.
7, ทนทาน, ใช้มีดวัสดุคุณภาพสูงดี
รายละเอียด
| รุ่น | HS-300 | |||
| โวลเตชั่น | 110V/220V ((ไม่จําเป็น) | |||
| พลัง | 100W | |||
| ความยาวการตัดที่มีประสิทธิภาพ | 5-360 มม. | |||
| ขนาดใบ | ปีกวงกลม φ125*3mm ปีกเส้น 360*45*6mm | |||
| วัสดุของใบ | นําเข้าเครื่องมือเหล็กความเร็วสูง | |||
| ความเร็วในการแยก | 300 มม./วินาที | |||
| ความหนา V-cut | 1/3 ของบอร์ด | |||
| ความกว้างแยก | ดีที่สุด 1-200 มม. | |||
| ขนาดเครื่อง | 620*320*450 มิลลิเมตร | |||
| น้ําหนัก | 50 กก. | |||
สนามการใช้งาน:
อุตสาหกรรมผลิตอิเล็กทรอนิกส์:
ใช้ในการแยกแผ่นวงจรพิมพ์ (PCB)
สามารถแยก PCB ของขนาดและประเภทต่างๆ ได้อย่างแม่นยํา
ใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค อิเล็กทรอนิกส์อุตสาหกรรมและสาขาอื่น ๆ
การผลิตเซลล์แสงอาทิตย์:
ใช้ในการแยกแผ่นแสงอาทิตย์
สามารถตัดเซลล์แสงอาทิตย์ที่ใช้ซิลิคอนได้อย่างแม่นยํา
ปรับปรุงประสิทธิภาพการผลิตสินค้าแสงอาทิตย์
สาขาแปรรูปแก้ว:
ใช้ในการตัดผลิตภัณฑ์แก้วต่างๆ เช่น จอโทรศัพท์มือถือ แผ่นแก้ว เป็นต้น
สามารถทําการแยกได้อย่างแม่นยํา และลดการสูญเสีย
อุตสาหกรรมเซรามิก
ใช้ในการแยกชิปเซรามิก สับสราตเซรามิก และชิ้นงานอื่น ๆ
ตอบสนองความต้องการความแม่นยําสูงและประสิทธิภาพการผลิตสูง
อุตสาหกรรมอื่น ๆ:
สามารถใช้ในการแยกวัสดุ เช่น พลาสติกและโลหะ
ใช้กันอย่างแพร่หลายในการผลิตอัตโนมัติในอุตสาหกรรมผลิตต่างๆ
