| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-C600/HS-C1000/HS-C1500 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

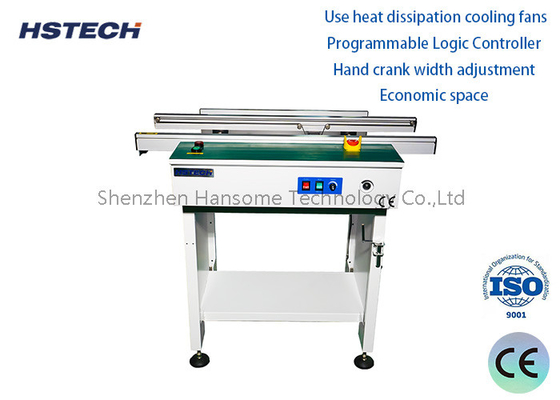

อุปกรณ์การจัดการ PCB ขนส่ง SMT แบบยืดหยุ่นสําหรับสถานีเชื่อมต่อสายการผลิต SMT
ขนส่ง SMT:
ฟังก์ชันของอุปกรณ์การจัดการ PCB SMT สถานีเชื่อมต่อคือการเชื่อมต่อระหว่างสายการผลิต SMT. มันยังสามารถใช้สําหรับ PCB buffering, การตรวจสอบ, การทดสอบหรือการใส่ส่วนประกอบอิเล็กทรอนิกส์ด้วยมือ
สถานี dock โดยทั่วไปประกอบด้วย: กรอบและเข็มขัดขนส่งหมุนคู่ที่ติดตั้งบนกรอบ บอร์ดวงจรถูกวางบนเข็มขัดขนส่งสองสําหรับการขนส่งสายขนส่งที่มีอยู่โดยทั่วไปถูกติดตั้งในตําแหน่งบนกรอบดังนั้นความกว้างของสองแผ่นวงจรที่นําไปบนสายพานขนส่งจํากัด ซึ่งไม่ดีต่อการนําไปแผ่นวงจรขนาดต่าง ๆทําให้การใช้งานของสถานี docking ต่ํา.
ตามฟังก์ชัน สถานเชื่อมต่อสามารถแบ่งออกเป็น สถานเชื่อมต่อที่มีกรอบแสง สถานเชื่อมต่ออัตโนมัติเต็ม สถานเชื่อมต่อปกฝุ่นสถานที่เชื่อมต่อปกคลุมอากาศเย็น และสถานที่เชื่อมต่อกรองทุกประเภทใช้สําหรับการเชื่อมต่อและการผ่อนผันระหว่างเครื่องในสายการผลิต SMT และใช้เป็นแผ่นส่ง
การส่งต่อเนื่อง:
SMT Conveyor สามารถส่งแผ่น PCB ไปยังกระบวนการติดตั้งต่อมาได้
การออกแบบสายพานขนส่งถูกปรับปรุงขึ้นตามความเร็วของสายการผลิตและขนาด PCB เพื่อให้การส่งที่มั่นคงและมีประสิทธิภาพ
การตั้งตําแหน่งอย่างแม่นยํา:
คอนเวียร์เบิร์ทมีอุปกรณ์ตั้งตําแหน่งที่แม่นยํา เพื่อตั้งตําแหน่งบอร์ด PCB ให้แม่นยําเพื่อให้การทํางานที่แม่นยําของกระบวนการต่อมา
การตั้งตําแหน่งอัตโนมัติและการปรับขนาดการจัดสรรสามารถทําได้ผ่านเทคโนโลยีการตรวจจับ เช่นเซ็นเซอร์ไฟฟ้าแสง
การควบคุมสิ่งแวดล้อม
คอนเวียร์เบิร์ทมักจะติดตั้งในห้องสะอาด เพื่อควบคุมปริมาตรสิ่งแวดล้อม เช่น อุณหภูมิและความชื้น
ให้แน่ใจว่าบอร์ด PCB ถูกติดตั้งในสภาพแวดล้อมที่ดีที่สุด เพื่อปรับปรุงคุณภาพสินค้า
การปรับปรุงหลายฟังก์ชัน:
เครื่องขนส่ง SMT บางเครื่องสามารถบูรณาการฟังก์ชันเพิ่มเติม เช่น การบรรจุและถอดอัตโนมัติ และการพลิก PCB
ตอบสนองความต้องการของสายการผลิตที่แตกต่างกัน สําหรับระดับของอัตโนมัติ
การติดตามแบบฉลาด
คอนเวียร์เบิร์ทสามารถปฏิสัมพันธ์กับระบบการจัดการการผลิต สําหรับข้อมูลและการติดตามทางไกล
การรวบรวมข้อมูลในเวลาจริง เช่น สถานะการส่งและข้อมูลความผิดพลาด เป็นสิ่งสะดวกสําหรับการจัดการที่ปรับปรุงได้ดีที่สุด
ความน่าเชื่อถือสูง
ใช้โครงสร้างกลที่มั่นคงและทนทาน และการออกแบบระบบควบคุมอิเล็กทรอนิกส์
อุปกรณ์พร้อมกับฟังก์ชันการตรวจสอบความผิดพลาดและสัญญาณเตือนอัตโนมัติ เพื่อให้แน่ใจว่าการทํางานต่อเนื่องและมั่นคงของสายการผลิต
ลักษณะ
| รูปแบบ | HS-C600 | HS-C1000 | HS-C1500 |
| ความกว้าง PCB ที่มี | ขนาดสูงสุด 460 มิลลิเมตร | ขนาดสูงสุด 460 มิลลิเมตร | ขนาดสูงสุด 460 มิลลิเมตร |
| ความยาวของรถไฟ | 600 มม. | 1000 มม | 1500 มม |
| ขนาดเครื่อง | 600*690*930 มม. | 1100*690*930 มม. | 1500*750*930 มิลลิเมตร |
| น้ําหนัก | 60 กิโลกรัม | 80 กิโลกรัม | 100 กิโลกรัม |
| ความสูงของการขนส่ง | 910±30mm |
| แนวทางการขนส่ง | L~R,OR R~L |
| การปฏิบัติงาน | การทํางานด้านหน้า |
| เส้นทางติดตั้งด้าน | ด้านหน้า หรือตามต้องการ |
| ความหนาของ PCB | 50*50~530*460 มม. |
| ตัวเลือกความยาวของคอนเวียเตอร์ | 0.5m/0.6m/1.0m/1.5m/หรือการปรับแต่ง |

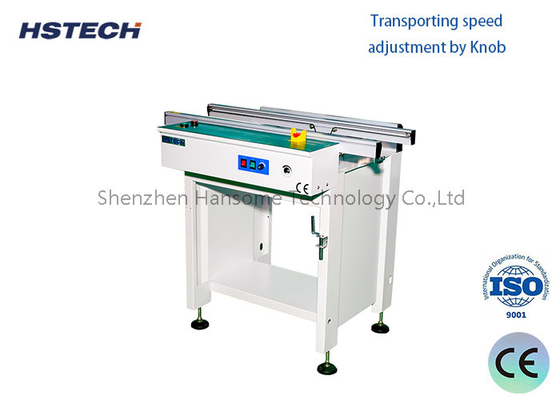

| วิธีการปรับความเร็ว | หมุน |
| การปรับความกว้าง | มือคัน (เลือกปรับอัตโนมัติ) |
| พลังงาน | AC110/220V,50/60HZ ± 10% |
| ตัวเลือก | แสง, แฟน, หลังคา, อัตโนมัติด้วยการปรับ, รถไฟคู่, เป็นต้น |
| สัญญาณ | SMEMA |
| เครื่องแปลง SMT | |||
สรุป: สถานีเชื่อมต่อเป็นอุปกรณ์ที่มีฟังก์ชันและความฉลาดต่ํามากในสายการผลิต SMT และโครงสร้างของมันค่อนข้างเรียบง่ายการออกแบบของสายการผลิต SMT เป็นที่คอมพัคต์และสมเหตุสมผลมาก, และไม่จําเป็นต้องใช้อุปกรณ์ เช่น สถานี dock หากสองสายการผลิตจําเป็นต้องปานกลาง, สถานี dock จะจําเป็นต้องช่วยในการถ่ายทอดแผ่น PCB;เมื่อความต้องการในการถ่ายส่งของอุปกรณ์บางอย่างในสายการผลิตไม่ตรงกับมาตรฐาน, สถานี docking ก็สามารถใช้เพื่อช่วย
