| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-FS5331R |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |
5 แกน โปรแกรมคู่พื้นยืนอัตโนมัติ โรบอต soldering สําหรับ soldering PCB

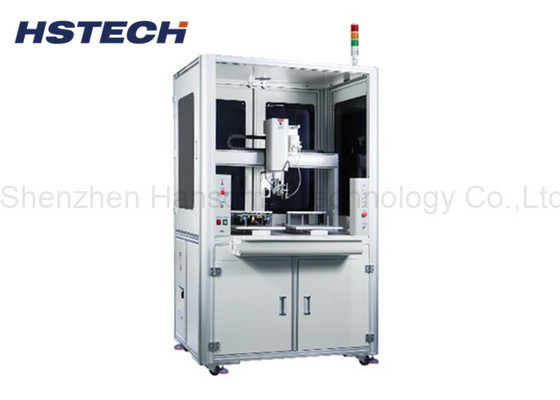

หุ่นยนต์ผสมอัตโนมัติที่ยืนบนพื้น:
เครื่องเชื่อมแบบอัตโนมัตินี้เป็นหุ่นยนต์เชื่อมแบบยืนพื้น ที่แตกต่างจากเครื่องเชื่อมแบบโต๊ะทํางาน มันเป็นหุ่นยนต์เชื่อมที่สะดวกและยืดหยุ่นมากขึ้น
เครื่องจักรนี้ใช้ระบบทํางาน 5 แกน, มีแพลตฟอร์มผสมสอง, เหล็กผสมเดียว / ระยะการเคลื่อนไหว 500x300x300x100 มม.
เครื่องจักรที่เหมาะสําหรับหลายชนิดของการผสมผสาน PCBA, หุ่นยนต์ผสมผสานอัตโนมัติแทนการผสมผสานมือเพื่อเพิ่มประสิทธิภาพการทํางานและปรับปรุงคุณภาพการผสมผสาน
ลักษณะ:

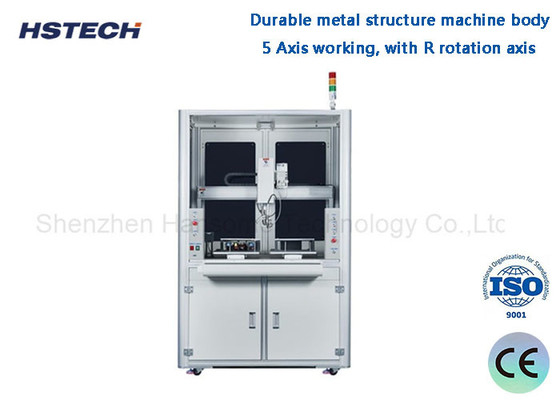

1, โครงสร้างโลหะที่ยั่งยืน ร่างเครื่อง, โมเดลยืนพื้น, การทํางานสองแพลตฟอร์ม
2, 5 แกนทํางาน, กับแกนหมุน R
3, 500 * 300 * 300mm ระยะทางการเดินทาง, ระยะทางการเดินทางสามารถปรับแต่งตามความต้องการของลูกค้า.
4, เหล็กเชื่อมแบบเดี่ยว ระดับการเคลื่อนไหวมีตัวเลือกมากมายขึ้นอยู่กับมิติของผลิตภัณฑ์, ยังสามารถปรับเปลี่ยนเป็นเหล็กเชื่อมแบบสองหรือสามเท่า
5, รองรับวิธีเชื่อมหลายวิธี, การเชื่อมจุด, การเชื่อมลาก, และฟังก์ชันอื่น ๆ
6,สอนการเขียนโปรแกรม pendent การตั้งค่ามือทุกจุดการปั่น, ยังสนับสนุนการนําเข้าการวาด CAD.
7, การใช้คุณภาพสูงไต้หวัน Hiwin แบรนด์เส้นทาง Guide, รับประกันความแม่นยําการเคลื่อนไหว.
8, เครื่องใช้ stepper มอเตอร์และการควบคุมเข็มขัดเวลา
การปั่นอัตโนมัติ:
หุ่นยนต์มีฟังก์ชันการปั่นแบบอัตโนมัติเต็ม ซึ่งสามารถทําการวางตําแหน่ง, การให้อาหาร, การปั่น และกระบวนการอื่นๆ ได้โดยอัตโนมัติ
ปรับปรุงประสิทธิภาพการผลิตอย่างมาก ลดการทํางานด้วยมือ และบรรลุอัตโนมัติสูง
การปั่นแม่นยําสูง:
โดยใช้เทคโนโลยีการวางตําแหน่งทางสายตาที่ก้าวหน้าและการควบคุมแขนกล โดยสามารถบรรลุการวางตําแหน่งและการปั่นสับสับสับที่มีความแม่นยําสูง
คุณภาพการผสมผสานคงที่ ลดอัตราการทํางานใหม่ได้มาก
ความหลากหลาย:
มันสามารถนําไปใช้ในการปั่นสินค้าอิเล็กทรอนิกส์และแผ่นวงจรต่างๆ
รองรับประเภทสอยผสมและสอยผสมที่แตกต่างกัน ซึ่งสามารถตั้งค่าได้อย่างอิสระตามความต้องการ
สามารถบูรณาการกับระบบสายการผลิต เพื่อทําความเข้าใจการบูรณาการของสายการผลิตอัตโนมัติ
ความยืดหยุ่น
ขนาดของร่างกายใหญ่ โครงสร้างที่ยืนบนพื้นถูกนํามาใช้ และร่องรอยเล็ก
พื้นที่ทํางานและระยะทางการทํางานสามารถปรับเปลี่ยนได้อย่างยืดหยุ่นตามความต้องการการผลิต
รุ่นบางรุ่นมีฟังก์ชันเคลื่อนย้าย และสามารถเคลื่อนไหวได้อย่างอิสระระหว่างสายการผลิต
การควบคุมที่ฉลาด:
ระบบควบคุมที่พัฒนาอย่างสมบูรณ์แบบ สามารถปรับปริมาตรการปั่นได้อย่างฉลาด
สนับสนุนการติดตามทางไกลและการเก็บข้อมูล การจัดการการผลิตที่สะดวก
รูปแบบบางรุ่นสามารถใช้ในการปฏิสัมพันธ์มนุษย์-คอมพิวเตอร์ ผ่านจอสัมผัสหรือคอมพิวเตอร์
รายละเอียด
| รุ่น | HS-S5331R | HS-S6331R | |
| โวลเตชั่น | AC110V/220V,50/60Hz | ||
| ระยะทํางาน X/Y1/Y2/Z | 500*300*300*100 มม. | 600*300*300*100 มิลลิเมตร | |
| แกน R | 360 องศา | ||
| X/Y/Z ความเร็วในการเคลื่อนที่ | สูงสุด 300mm/s | ||
| ระบบขับเคลื่อน | มอเตอร์สเต็ป, เข็มขัดเวลา | ||
| คู่มือเส้น | ไต้หวัน แบรนด์แนวทางความละเอียดสูง | ||
| ความแม่นยําซ้ํา | ± 0.02 มม. | ||
| การเขียนโปรแกรม | สอนแขวน | ||
| ระบบควบคุม | บอร์ดควบคุม | ||
| การเก็บโปรแกรม |
มันสามารถเก็บข้อมูลการประมวลผลเป็นพันชุด และข้อมูลการประมวลผลเพียงครั้งเดียว
ไฟล์การประมวลผลสามารถครอบครองพื้นที่ในการเก็บของสูงสุด 3M
(ห้าพันจุดการประมวลผล)
|
||
| พื้นที่เก็บไฟล์ |
กล่องมือ 256M, การ์ดออฟไลน์ 32M, ไฟล์การประมวลผลเดียวสูงสุด
พื้นที่เก็บของ 3M (100,000 จุดการประมวลผล)
|
||
| เอกสารรองรับ | CAD | ||
| การทําความสะอาดเหล็กกระดาษ | การทําความสะอาดอากาศ / ปนูเมติก | ||
| อินเตอร์เฟซภายนอก | USB+RS232 | ||
| วิธีผสม | การผสมผสานจุด/ลาก | ||
| น้ําหนัก | 65 กิโลกรัม | 70 กิโลกรัม | |
| ขนาดของเครื่อง | 715*585*800 มิลลิเมตร | 815*685*800 มม. | |
การตั้งค่าเครื่องหลัก:
1, โครงการลวดเหล็กสอง, โครงการ Y สอง
2โปรแกรมตัวประดับสอนมือ
3, เครื่องควบคุมความร้อน
4, เครื่องควบคุมหมึกแตก
5, เซ็นท์ปากกาผสม
6, ปลายการปั่น
7, ส่วนประกอบของหมึก
8กล่องล้าง
| หุ่นยนต์ผสมอัตโนมัติที่ยืนบนพื้น | |||
