| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-C600 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100 ชุดต่อเดือน |

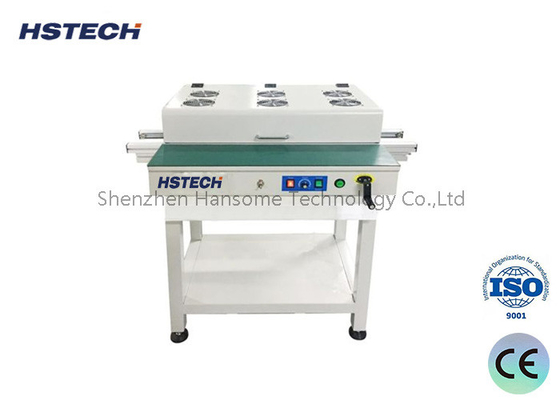

อุปกรณ์การจัดการ PCB อัตโนมัติ SMT Line Machine PCB Assembly Conveyor PCB Conveyor
เปิดตัว
เครื่องขนส่ง SMT เหมาะสําหรับการเชื่อมต่อระหว่างสายการผลิต SMT และ AI. มันยังสามารถใช้ในการผ่อนปรุง PCB, การตรวจสอบ, การทดสอบหรือการใส่ส่วนประกอบอิเล็กทรอนิกส์ด้วยมือ.มันยังสามารถใช้สําหรับการเชื่อมต่อสัญญาณกับอุปกรณ์อื่น ๆ. พลาตฟอร์มเชื่อมโยงแบ่งออกเป็นสายเดียว, สายสอง, ลิฟท์โทรทรรศน์ วันนี้เราจะแนะนําหลักการทํางานและลักษณะสินค้าของสถานี dock
ลักษณะ
1, ความหนาของเครื่องเหล็กไร้สแตนเลสที่มั่นคง
2, ความกว้าง PCB 390mm มากที่สุด, การปรับความกว้างมือ

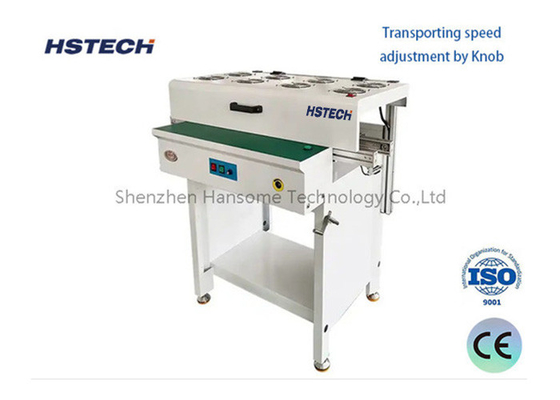

3การปรับความเร็วโดย Knob
4โต๊ะทํางานสี ESD เขียว
5รถไฟขนส่งสกัดจากอลูมิเนียม
6การควบคุมปุ่ม LED มอเตอร์ปรับความเร็ว
7, ฟังก์ชัน optional สามารถใช้ได้, ไฟหอคอย, การตรวจสอบ, ผิวฝุ่น, เป็นต้น
8, ความต้องการที่กําหนดเอง
9, ความยาวมีให้เลือก 600mm, 1000mm, 1500mm หรือเป็นตัวเลือก
10, สัญญาณ SMEMA สําหรับการเชื่อมต่อในสาย
โครงสร้างพื้นฐานและหลักการทํางาน:
SMT Conveyor ประกอบด้วยเข็มขัดขนส่ง, หมุน, มอเตอร์, เซ็นเซอร์และส่วนประกอบอื่น ๆ
คอนเวียร์เบิร์ทสามารถย้าย PCB ผ่านเครื่องขับเคลื่อนมอเตอร์ได้อย่างต่อเนื่อง
เซนเซอร์ใช้ในการตรวจจับตําแหน่งและสถานะของ PCB เพื่อให้แน่ใจว่าการอัตโนมัติของกระบวนการส่ง
หมุนให้การสนับสนุนทางกลและสามารถปรับเพื่อรอง PCB ของขนาดที่แตกต่างกัน
แบบและการใช้งานทั่วไป:
ความกว้างตั้งแต่ 300 มม ถึง 600 มม เพื่อรองรับ PCB ของคุณสมบัติต่าง ๆ
ความเร็วในการขนส่งโดยทั่วไป 0.1-1.0m / นาทีและสามารถปรับตามความต้องการ
มันถูกใช้อย่างแพร่หลายในอุปกรณ์สายการผลิต SMT เช่น เครื่องวางเครื่อง, เตาอบการไหลกลับ, และอุปกรณ์ทดสอบ
มันยังสามารถใช้ได้ในกระบวนการประกอบและทดสอบอิเล็กทรอนิกส์อื่น ๆ ที่ต้องการการส่ง PCB อัตโนมัติ
ข้อพิจารณาในการเลือกและการบูรณาการ
เลือกความกว้างและความยาวที่เหมาะสมตามขนาด PCB และการวางแผนสายการผลิต
รับรองความเหมาะสมของอินเตอร์เฟซกับอุปกรณ์ด้านบนและด้านล่าง เพื่อให้การ docking ได้เรียบร้อย
พิจารณาปัจจัยสภาพแวดล้อมการทํางาน และเลือกการออกแบบที่เหมาะสม เช่น กันฝุ่นและกันสแตตติก
เลือกระบบควบคุมที่น่าเชื่อถือ เพื่อรับประกันความมั่นคงและการซ้ําของกระบวนการขนส่ง
รายละเอียด
| รุ่น | HS-C600/HS-C600S | |||||
| พลังงาน | AC220V หรือ AC110V 50/60Hz | |||||
| ขนาด PCB | 50*50~500*390 มิลลิเมตร | |||||
| การปรับความกว้าง | เครื่องขับมือ | |||||
| ทิศทาง PCB | ซ้ายไปขวา หรือขวาไปซ้าย | |||||
| ความสูงของเครื่องส่ง | 900 ± 20 มม. | |||||
| ความเร็วในการส่ง | 0.5-20 เมตรต่อนาที ปรับได้ | |||||
| ด้านติดรถไฟ | ด้านหน้าติด (หรือด้านหลังติดสําหรับตัวเลือก) | |||||
| ความยาวของเครื่อง | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| ตัวเลือก | แสง, แฟน, เสริมขนาด, ผ้าคลุม, ตรวจสอบ | |||||
| สัญญาณการสื่อสาร | SMEMA | |||||
1.ใช้หลัก ๆ ในอุปกรณ์สายการผลิต SMT และอุปกรณ์เชื่อมต่อระหว่างการถ่ายทอด, การทํางานของบอร์ดหยุด
2ตามความจําเป็นในการเพิ่มการตรวจจับ, การสลับฟังก์ชัน, NG, ความจําข้อมูลและฟังก์ชันอื่น ๆ
3หน่วยอุปกรณ์ความแข็งแรงสูง เพื่อให้ความมั่นคงของอุปกรณ์
4สกรูสแตนเลสเรียบสามารถปรับความกว้างของรถไฟ
5. ใช้สล็อตอลูมิเนียมพิเศษเพื่อทําให้สายการโอน เพื่อป้องกัน PCB จอม
6ระบบควบคุมเป็น PLC ปกครองด้วยสมาธิ SMEMA อินเตอร์เฟซสัญญาณ
8พล็อตโต๊ะทํางาน, ไฟฟ้า, เคลือบฝุ่นสแตติก, แฟนเย็นสามารถเพิ่มตามความต้องการ
9รูปแบบต่าง ๆ สามารถปรับเปลี่ยนได้ตามการวางแผนขนาดเว็บของลูกค้าหรือความต้องการการผลิตสินค้า เพื่ออํานวยความสะดวกให้ลูกค้าเลือกโครงสร้างที่เหมาะสมที่สุด
