| ชื่อแบรนด์: | HSTECH |
| เลขรุ่น: | HS-CVN350 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

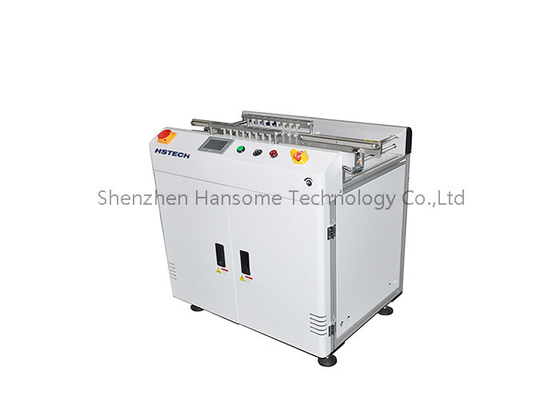

ปานาซอนิค PLC ปกครอง PCB การปฏิเสธ Conveyor PCB การจัดการอุปกรณ์สําหรับ PCB การจัดหมวดหมู่ไม่เหมาะสม
คําแนะนํา
PCB Reject Conveyor เป็นอุปกรณ์ถ่ายส่งที่ใช้เป็นพิเศษในการทํางานกับพานวงจรพิมพ์ (PCB) ที่ไม่ได้รับคุณภาพที่ได้รับการทดสอบหรือตรวจสอบ
ฟังก์ชันหลัก ๆ คือ:
โครงสร้างพื้นฐาน:
อุปกรณ์อัตโนมัติประกอบด้วยสายพานขนส่ง, มอเตอร์ขับเคลื่อน, เซ็นเซอร์และส่วนประกอบอื่น ๆ
คอนเวียร์เบิร์ทสามารถตั้งแนวราบหรือชัน ขึ้นอยู่กับความต้องการที่แท้จริง
อุปกรณ์ที่มีเซ็นเซอร์อิเล็กทรอนิกส์หรือสวิทช์กล เพื่อตรวจจับและแยกระหว่างบอร์ดวงจรที่มีคุณสมบัติ/ไม่มีคุณสมบัติ
ลักษณะหลัก:
อัตโนมัติสูง: ไม่จําเป็นต้องมีการลงมือของมนุษย์เพื่อทําให้การส่งอัตโนมัติของแผ่นวงจร
ประสิทธิภาพที่ดีขึ้น: ลดเวลาการทํางานด้วยมือและแรงงานอย่างมาก
ลดความผิดพลาด: หลีกเลี่ยงความผิดพลาดในการใช้งานด้วยมือ โดยการตรวจสอบและจัดหมวดแบบอัตโนมัติ
ความสามารถปรับปรุงที่แข็งแกร่ง: สามารถจัดการกับแผ่นวงจรขนาดและโครงสร้างต่างๆ
ความน่าเชื่อถือสูง: อุปกรณ์มีโครงสร้างที่เรียบง่ายและการทํางานที่มั่นคงและน่าเชื่อถือ
หลักการทํางาน:
เมื่อบอร์ดวงจรที่ไม่สมควรถูกตรวจพบในสายการผลิต สัญญาณของเซ็นเซอร์ถูกกระตุ้น
ระบบควบคุมขับเคลื่อนเข็มขัดขนส่ง เพื่อนําแผ่นวงจรที่ไม่สมควรไปยังพื้นที่ที่กําหนด
บอร์ดที่มีคุณสมบัติยังคงรักษาเส้นทางการส่งเดิมเพื่อให้เกิดการแยกแบบอัตโนมัติ
บอร์ดที่ไม่ได้รับคุณภาพถูกส่งไปยังพื้นที่ขยะหรือพื้นที่การแปรรูปใหม่เพื่อการแปรรูปต่อมา
สถานการณ์การใช้งาน:
ใช้อย่างแพร่หลายในสายตรวจคุณภาพของ PCB การผลิตสินค้าอิเล็กทรอนิกส์ต่าง ๆ
มันสามารถใช้ได้พร้อมกับ AOI, ICT และอุปกรณ์ตรวจสอบอื่น ๆ เพื่อบรรลุการแยกแบบอัตโนมัติเต็ม
มันสามารถใช้ได้ด้วยตัวเองในการขนส่งผลิตภัณฑ์เสียในสาย PCB หรือสายแยกแผ่น
ลักษณะ
1, ปฏิเสธ, ตรวจสอบและทางเลี่ยงทุกรูปแบบที่พร้อม
2การออกแบบแบบโมดูล
3ความมั่นคงเพิ่มขึ้นโดยการออกแบบที่แข็งแรง

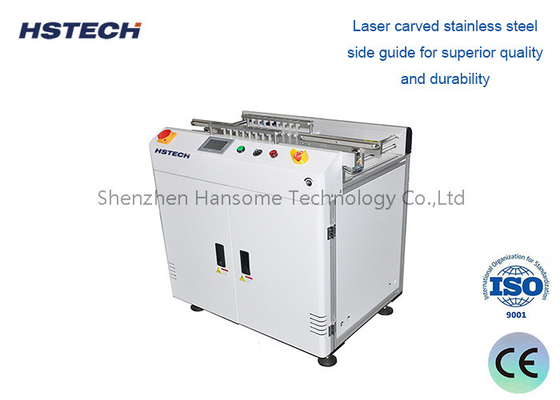

4การนําทางด้านด้านเหล็กไร้ขัดลอกแบบเลเซอร์ เพื่อคุณภาพและความทนทานสูงกว่า
5, การออกแบบเออร์กอนอมิคที่วางแขน
6การปรับความกว้างเรียบและขนาน ((สกรูนํา)
7, ความยาวที่แตกต่างกันตามคําขอ
8ระบบควบคุมความเร็ว
9สอดคล้องกับ SMEMA
รายละเอียด
| รุ่น | HS-CVN350 | HS-CVN460 |
| ความยาว PCB ที่มีประสิทธิภาพ | 50*50~450*350 มม. | 50*50~550*460 มม. |
| ขนาดของเครื่อง | 1000*690*930 มม. | 1000*800*930 มม. |
| น้ําหนัก | 70 กิโลกรัม | 90 กิโลกรัม |
| ความสูงของการขนส่ง | 910±20mm |
| ทิศทางการขนส่ง | L~R หรือ R~L (ไม่จําเป็น) |
| ความเร็วในการขนส่ง | 0.5 ~ 20 m/min หรือระบุ |
| พลังงานไฟฟ้า | AC100-230V,50/60Hz ระยะเดียว |
| การบริโภคพลังงาน | 100VA สูงสุด |
| ความดันอากาศ | 4-6bar |
| การบริโภคลม | ขนาดสูงสุด 10L/นาที |
| การสื่อสาร | SMEMA |
การขนส่งทางรถไฟ
โครงสร้างการยก
เครื่องควบคุมไฟฟ้า
