| ชื่อแบรนด์: | HSTECH |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 200 ชุดต่อเดือน |

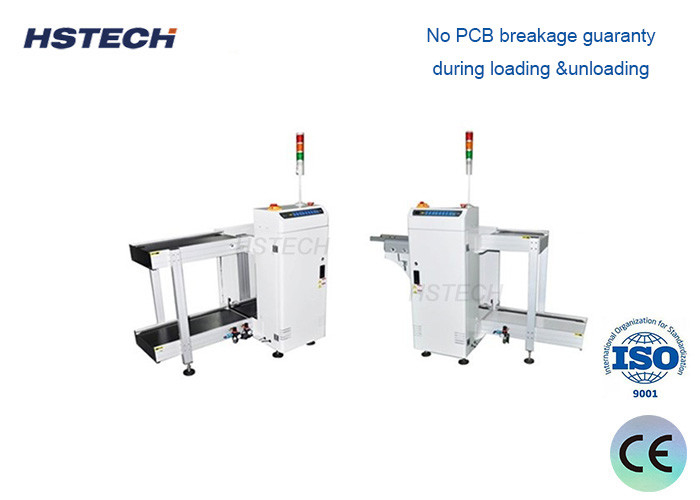

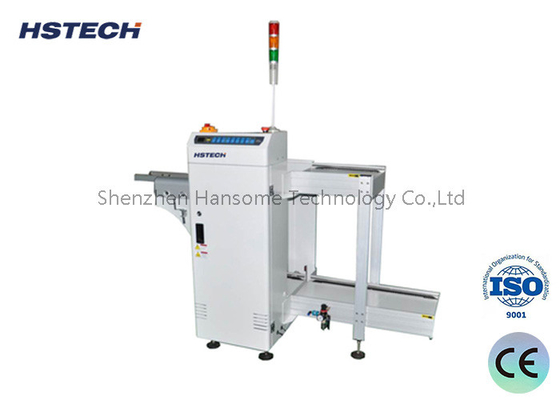

Double Track 6 Magazines Loading Capacity PCB Unloader ด้วยระบบควบคุม PLC
นําเสนอ
อุปกรณ์นี้ใช้ในการรวบรวม PCB ในสองคลังจากอุปกรณ์สองสายในเวลาเดียวกัน
หลักการทํางานของเครื่องถอด
กลไกการรับของคณะกรรมการ
เครื่องลดของ SMT ใช้กลไกรับแผ่น เช่น โรบอตหรือสายพานขนส่งเพื่อเอา PCB ที่ติดตั้งออกจากเครื่องติดตั้ง
หุ่นยนต์มักใช้การดึงดูดระยะว่าง เพื่อจับ PCB ไว้อย่างแข็งแรง
กลไกการโอน
เครื่องถอดจะโอน PCB ที่เชื่อมต่อไปยังการออกที่กําหนดหรือสถานีถัดไป
ความมั่นคงระดับราบของ PCB จะถูกรักษาระหว่างกระบวนการโอน เพื่อหลีกเลี่ยงการเบี่ยงจากตําแหน่งส่วนประกอบ
การตั้งตําแหน่งอย่างแม่นยํา
เครื่องลดมักมีระบบการจําแนกทางสายตา เพื่อติดตามตําแหน่งและมุมของ PCB ในเวลาจริง
ระบบควบคุมสามารถควบคุมการถ่ายทอดและการวาง PCB ได้อย่างแม่นยํา โดยใช้ข้อมูลการตอบสนอง
ปริมาณการอัตโนมัติสูง
เครื่องชักของ SMT ที่ทันสมัยส่วนใหญ่ได้ดําเนินงานโดยอัตโนมัติโดยสิ้นเชิง โดยไม่ต้องใช้มือ
PCBs สามารถโอนได้อย่างรวดเร็วและมีประสิทธิภาพจากการติดตั้งไปสู่กระบวนการต่อไป
การประสานงานกับผู้วางเครื่อง
ระยะเวลาในการทํางานของเครื่องลดต้องประสานกับเครื่องติดตั้งก่อนหน้า
ให้แน่ใจว่า PCB สามารถโอนจากกระบวนการหนึ่งไปสู่กระบวนการต่อไปได้อย่างต่อเนื่องและเรียบร้อย
ลักษณะ:
1ระบบควบคุม PLC
2, การออกแบบรถไฟฟ้าสองสายและพลาตฟอร์มยกสองสาย
3ความสามารถในการบรรจุ 6 แหล่ง
4, การออกแบบวงจรแก๊สเพื่อส่ง PCB ได้เรียบร้อยและมั่นคง
5, SMEMA มาตรฐาน
รายละเอียด
| ประเภท | DU-250 | DU-300 | DU-400 | DU-500 |
| พลังงาน | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| การจัดส่งอากาศ | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| ขนาด PCB ((มม) | 350*50~250 | 445*50~330 | 530 * 50 ~ 390 | 535*50~460 |
| ทิศทาง PCB | ซ้ายไปขวา หรือขวาไปซ้าย | ซ้ายไปขวา หรือขวาไปซ้าย | ซ้ายไปขวา หรือขวาไปซ้าย | ซ้ายไปขวา หรือขวาไปซ้าย |
| ขนาดกระจก ((มม) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| ขั้นเทียบ (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| ความสูงการขนส่ง ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| ความเร็วในการส่ง | 6m/S | 10m/S | 10m/S | 10m/S |
| พลังงานเครื่องยนต์หลัก | 440W | 440W | 440W | 440W |
| ขนาดเครื่อง ((มม) | 1510*1530*1250 | 1910 * 1630 * 1250 | 2160*1760*1250 | 2160 * 1900 * 1250 |
| น้ําหนัก ((kg) | 320 | 350 | 380 | 410 |
การใช้งาน:
อุตสาหกรรมผลิตอิเล็กทรอนิกส์:
ใช้กับการถอนของชิ้นงานแบบอัตโนมัติ เช่น บอร์ด PCB และองค์ประกอบอิเล็กทรอนิกส์
สามารถใช้กับสายการผลิต SMT, สายการประกอบและอุปกรณ์อื่น ๆ
อุตสาหกรรมผลิตรถยนต์:
ใช้กับการถอนของชิ้นงานแบบอัตโนมัติ เช่น อะไหล่รถยนต์และส่วนประกอบของร่างกาย
เพิ่มความยืดหยุ่นและประสิทธิภาพของสายการผลิต
สนามการแปรรูปกล:
ใช้ในการถอนชิ้นงาน เช่นชิ้นส่วนโลหะและผลิตภัณฑ์พลาสติก
สามารถใช้กับศูนย์แปรรูป CNC เครื่องเจาะและอุปกรณ์อื่น ๆ
อุตสาหกรรมผลิตเครื่องใช้ในบ้าน:
ใช้ในการถอนอุปกรณ์ใช้ในบ้าน เช่น เครื่องซักผ้า ตู้เย็น เครื่องปรับอากาศ เป็นต้น
ปรับปรุงระดับการทํางานอัตโนมัติการผลิต
อุตสาหกรรมบรรจุ
ใช้กับการทําพัลเลติซิ่ง, การบรรจุและการปฏิบัติงานอื่น ๆ ของสินค้าต่างๆ โดยอัตโนมัติ
ปรับปรุงประสิทธิภาพการบรรจุและความสม่ําเสมอของผลิตภัณฑ์
